Renault Logan 2 pertenece a la clase de coches económicos. En Europa también se le conoce como Dacia Logan 2. Se produjo en carrocerías familiar y sedán. Emitido en 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 y hasta la fecha. Durante este tiempo, el modelo sufrió un rediseño. En esta publicación mostraremos dónde se encuentran los bloques con fusibles y relés para Renault Logan 2da generación, sus fotografías y esquemas que describen el propósito de los elementos, y también mostraremos cómo reemplazar el fusible del encendedor.
Tenga en cuenta que la cantidad de elementos, así como su ubicación en los bloques, depende de la configuración y el año de fabricación del automóvil y puede diferir de la información proporcionada.
Caja de fusibles del capó Renault Logan 2

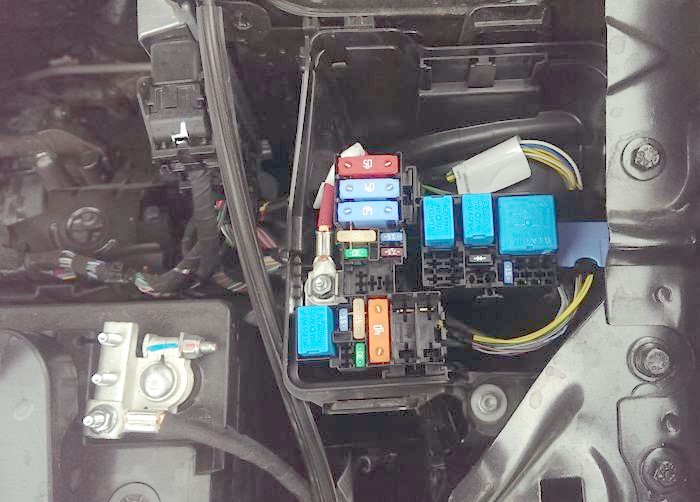

El bloque de montaje está ubicado en el lado izquierdo, al lado de la batería y está cubierto con una cubierta de plástico.

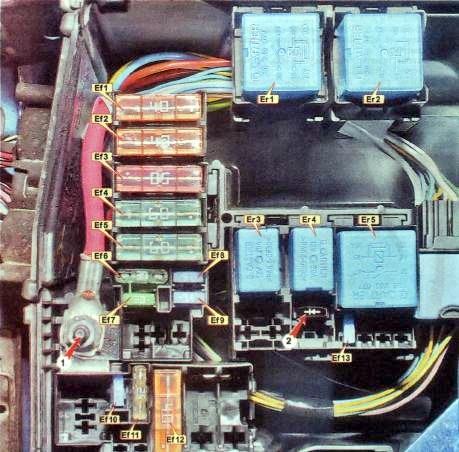

Esquema
Designación
Terminal de batería
Diodo del compresor de aire acondicionado
Ef 1
Elemento calefactor del parabrisas derecho 40A
Ef2
Elemento calefactor del parabrisas izquierdo 40A
Ef3
50А ABS/ESP
Ef4
60A Inmovilizador, circuito de alimentación de fusibles del habitáculo F28-F31
Ef5
Alimentación 60A para circuitos de fusibles del habitáculo F11, F23 – F27, F34 y F39
Ef6
30А ABS/ESP
Ef7
30A Ventana trasera y espejos con calefacción
Ef8
15A Luces antiniebla delanteras
Ef9
15A Asientos calefactables
Ef10
15A Embrague del aire acondicionado (equipos con aire acondicionado) / 25A Primera velocidad del electroventilador (equipos sin aire acondicionado)
Ef11
Fusible de 25 A para relé de control del motor
Ef12
Ventilador de refrigeración eléctrico 40A
Ef13
Sistema de control del motor 15A
Er1
Relé de cristal calefactado izquierdo 35A
Er2
Relé 35A para cristal calefactable derecho
Er3
Relé de bomba de combustible 20A
Er4
Relé 20A para compresor de aire acondicionado o electroventilador de primera velocidad (según configuración)
Er5
Relé de control del motor 35A
Caja de fusibles interior Renault Logan 2
Al igual que la primera generación, este bloque está instalado en el extremo izquierdo.

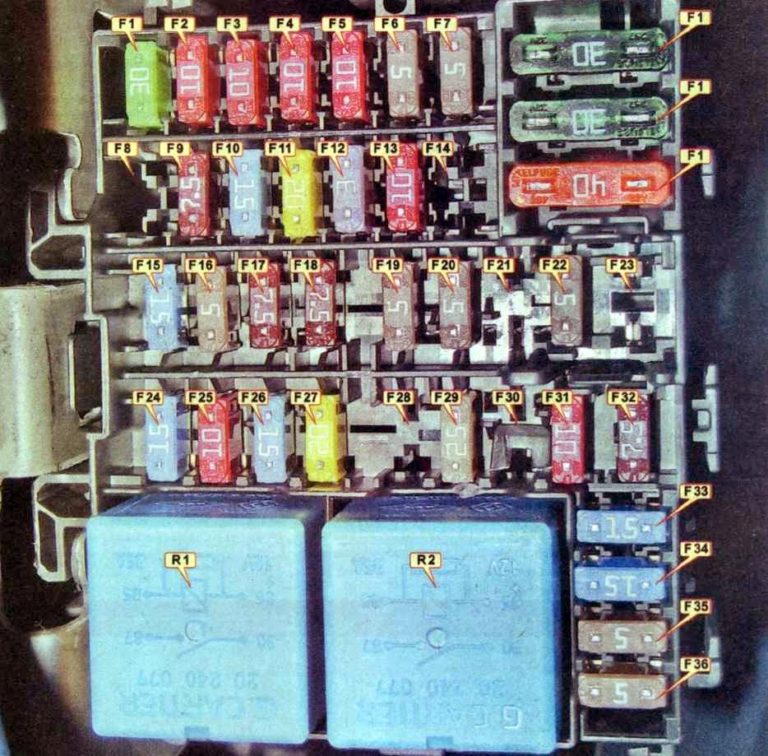

Esquema
Objetivo
F1
Elevalunas eléctrico 30A delantero
F2
Luz de carretera izquierda 10A
F3
Faro derecho luz de carretera 10A
F4
Faro izquierdo luz de cruce 10A
F5
Faro derecho luz de carretera 10A
F6
Luces traseras 5A, luz de matrícula, retroiluminación.
F7
Dimensiones frontales 5A
F8
Elevalunas traseros eléctricos 30A
F9
Luz antiniebla trasera de 7,5 A.
F10
bocina 15A
F11
cierre centralizado 20A
F12
3АABS/ESP
F13
Iluminación interior 10A, aire acondicionado.
F14
Sensor de ángulo de dirección 5A
F15
Lavavasos 15A, radar de aparcamiento, luz de marcha atrás
F16
Sistema de audio 5A, cristales calefactables, limitador de velocidad
F17
7.5A DHO
F18
Luz de freno 7.5A
F19
sistema de control 5A
F20
bolsa de aire 5A
F21
Luces de marcha atrás 7,5 A, unidad de control AMT
F22
Bomba de dirección asistida eléctrica 5A
F23
reservar
F24
señal de giro 15A
F25
Sistema antirrobo 10A
F26
Unidad de control eléctrico 15A
F27
Interruptores de columna de dirección de 20 A (entrada de luz de cruce)
F28
reservar
F29
Interruptores de columna de dirección de 25 A (entrada de luz alta)
F30
reservar
F31
Panel de instrumentos 10A
F32
sistema de audio 7.5A
F33
encendedor de cigarrillos 15A
F34
conector de diagnóstico 15A
F35
Espejos exteriores calefactables 5A
F36
unidad de espejo 5A
F37
arrancador 30A
F38
limpiaparabrisas 30A
F39
aire acondicionado 40A
R1
Relé de aire acondicionado de 35 A.
R2
Relé de desempañador trasero 35A

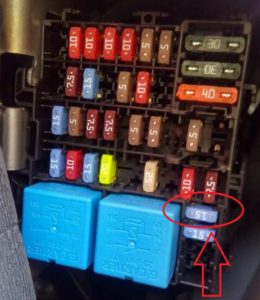

El encendedor está controlado por el fusible 33 de 15 A.
¿Tiene alguna pregunta o sabe cómo mejorar el artículo? Escribe en los comentarios.
