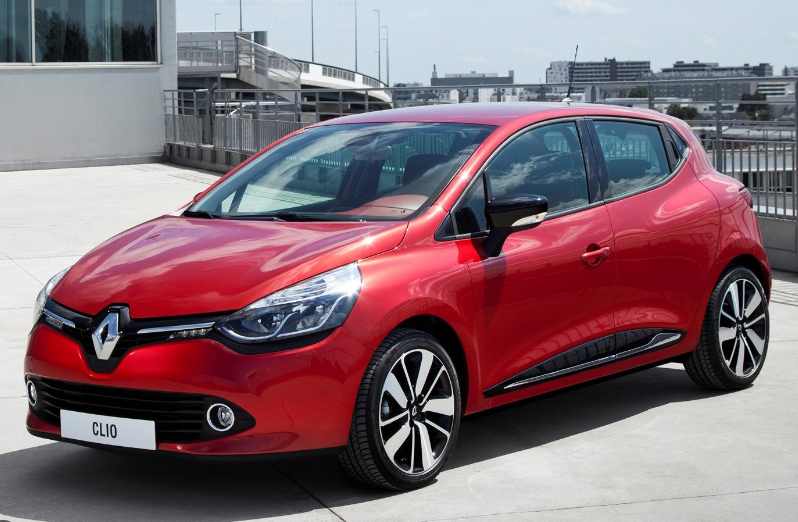

El Renault Clio de cuarta generación se produjo en 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 en carrocerías hatchback y familiar (Renault Clio Sports Tourer) con motores de gasolina y diésel. Durante este tiempo, el modelo fue actualizado. En este post presentaremos una descripción de los fusibles y relés del Renault Clio 4 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles y relés puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento eléctrico de su vehículo.
Fusibles interior

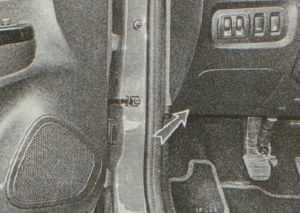

Dentro del automóvil, la caja de fusibles y relés se encuentra debajo del panel de instrumentos en el lado izquierdo, detrás de la cubierta protectora. Para acceder, debe quitar la cubierta protectora.

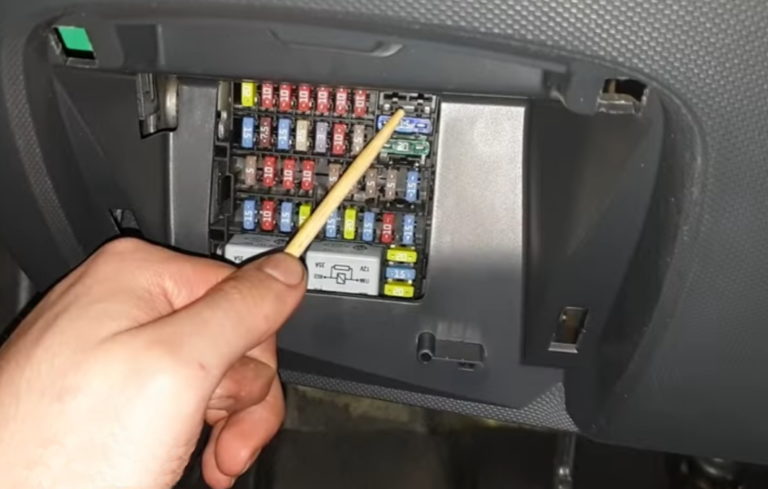

El bloque en sí se verá así.

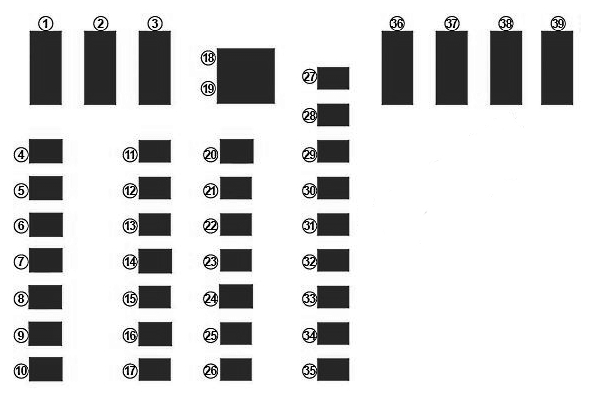

Esquema
Descripción
| 1 | Limpiaparabrisas delantero, interruptores de la columna de dirección |
| 2 | Luces diurnas delanteras izquierdas, luces laterales derechas, luces altas izquierdas, luces bajas derechas, luces antiniebla delanteras |
| 3 | Iluminación interior, iluminación de matrículas, faros antiniebla |
| 4 | Luces de posición derecha, luces de posición traseras |
| 5 | Luces de posición izquierda, luces de posición delanteras |
| 6 | Luz de cruce, luz de circulación diurna delantera derecha, luces de posición izquierda, luz de carretera derecha |
| 7 | Luces de cruce |
| 8 | Luz alta derecha |
| 9 | Luz de carretera izquierda, dirección |
| 10 | Controles de la columna de dirección, limitador de velocidad/control de crucero, espejo retrovisor interior, módulo de advertencia del cinturón de seguridad, ayuda al estacionamiento, calefacción auxiliar, nivelación de faros, desempañador de la ventana trasera |
| 11 | Cierre centralizado de puertas, sensor de lluvia y luz, sensor de ángulo de dirección, botón de arranque del vehículo, elevalunas traseros eléctricos |
| 12 | Luz interior, luz del maletero, aire acondicionado, elevalunas eléctricos |
| 13 | ABS-ESC, interruptor de freno |
| 14 | Controles de la columna de dirección, interruptor de freno |
| 15 | Bocina |
| 16 | Luces antiniebla traseras |
| 17 | Fusible del encendedor de cigarrillos |
| 18 | Radio y multimedia, conector de diagnóstico. |
| 19 | Dirección asistida |
| 20 | GPL |
| 21 | Airbag, bloqueo eléctrico de la columna de dirección |
| 22 | Inyección, arranque, módulo de combustible (fusible de bomba de combustible Renault Clio 4) |
| 23 | Interruptor de freno, limpiaparabrisas trasero, ECU interior |
| 24 | Luces de circulación diurna |
| 25 | Faros eléctricos, luneta trasera, calefacción, sensor de aparcamiento, control de crucero, radio, asientos con calefacción, aviso de cinturón de seguridad |
| 26 | Transmisión automática |
| 27 | Luz de marcha atrás, limpiaparabrisas trasero, ECU interior, transmisión automática |
| 28 | Panel |
| 29 | Controles de la columna de dirección, alarma |
| 30 | Aire acondicionado, controles de la columna de dirección, energía de la ECU |
| 31 | Limpiaparabrisas, luces traseras de marcha atrás, ECU de energía |
| 32 | Elementos de apertura de cierre centralizado |
| 33 | Indicadores de dirección |
| 34 | ECU interior, acceso manos libres |
| 35 | iluminación interior, elevalunas eléctricos, aire acondicionado, espejos eléctricos, luces de freno, ABS, ECU |
| 36 | Conector de enganche de remolque: depende de la configuración |
| 37 | Asientos calefactables ( depende del equipamiento) |
| 38 | Luneta trasera calefactable ( depende del equipamiento) |
| 39 | Espejos retrovisores eléctricos – depende de la configuración |
El fusible 17 a 15A es responsable del funcionamiento del encendedor.
Algunos relés, por ejemplo los elevalunas, se pueden instalar en la parte inferior.
Bloque debajo del capó

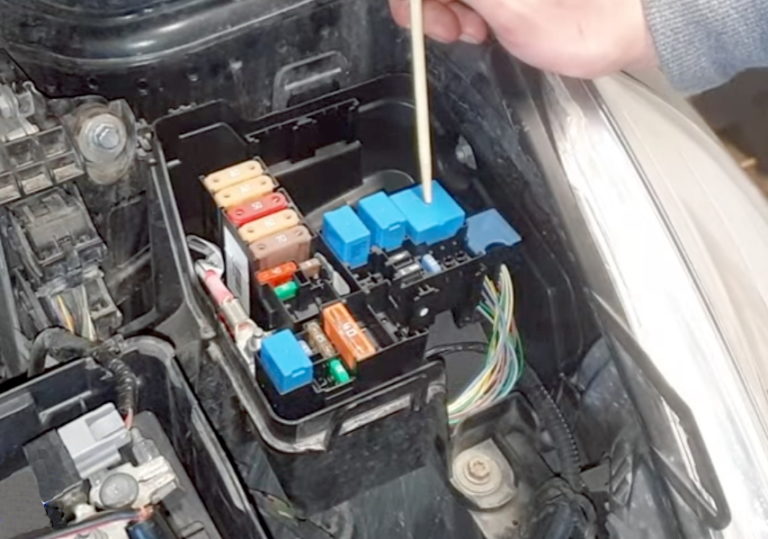

En el compartimiento del motor, debajo del capó, se instala una unidad con fusibles y relés en el lado izquierdo y también se cierra con una cubierta protectora.
Foto – ejemplo
Esquema
Designación del fusible
| Ef1 | 5A Boquillas de lavado calentadas 7,5A Unidad de control eléctrico |
| Ef2 | Reservar |
| Ef3 | Centralita ABS/ESP 25/30A |
| Ef4 | 40A Desempañador de luneta trasera, desempañadores de espejos exteriores, circuitos de fusibles F38 y F47 |
| Ef5 | Caja de fusibles y relés 20A/70A en el habitáculo, circuitos de fusibles F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | Caja interior de fusibles y relés de 80 A, relé del calentador |
| Ef7 | 50A Unidad de control de estabilidad ABS/ESP / 50A Alimentación fusible F7, F9 en el habitáculo |
| Ef8 | Reservar |
| Ef9 | Calentador auxiliar 80A |
| Ef10 | 40A Parabrisas calefactable, lado derecho |
| Ef11 | 40A Parabrisas calefactable, lado izquierdo |
| Ef12 | Arrancador 30A |
| Ef13 | Unidad de control de transmisión automática 15A |
| Ef14 | 25A Calculador de inyección y protección del circuito del motor, alimentación de fusibles F5, inyectores del motor, indicador de combustible, bomba de combustible, bobinas de encendido |
| Ef15 | Relé del embrague del compresor del A/C 15A, Embrague del compresor del A/C |
| Ef16 | ventilador de refrigeración 50A |
| Ef17 | Ventilador de refrigeración de líquido de transmisión automática eléctrica 40A |
| Ef18 | Bomba de dirección asistida eléctrica 80A |
| Ef19 | Reservar |
| Ef20 | Reservar |
| Ef21 | Reservar |
| Ef22 | Reservar |
| Ef23 | 15A Sistema de control del motor, unidad de control del ventilador, control del relé del compresor del A/C. |
| Ef24 | Reservar |
| Ef25 | Reservar |
| Ef26 | Reservar |
| D | Diodo del embrague del compresor de CA |
Relé
| Er1 | Relé de arranque |
| Er1 | Relé de luz de marcha atrás |
| Er2 | Relé de sirena de alarma de seguridad |
| Er3 | Relé de arranque |
| Er3 | Relé del ventilador eléctrico de refrigeración por líquido |
| Er3 | Relé de luz de marcha atrás |
| Er4 | Relé principal del sistema de control del motor |
| Er5 | Relé de embrague magnético del compresor de aire acondicionado |
| Er6 | Relé de la bomba de combustible |
Si tienes algo que añadir, escribe en los comentarios.
