Renault Clio de quinta generación se fabricó en 2020, 2021, 2022, 2023, 2024. Después de esto, el modelo sufrió un rediseño. En esta publicación encontrarás una descripción de los fusibles y relés del Renault Clio 5 con esquemas de bloques, su ubicación y ejemplos fotográficos de ejecución, destacaremos el fusible responsable del encendedor.
La finalidad de los fusibles y relés, así como su número en bloques, puede diferir de los presentados y depender del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Bloque en la cabina
En el interior del coche, la caja de fusibles y relés se encuentra en la parte inferior izquierda del cuadro de instrumentos, detrás de la tapa protectora.

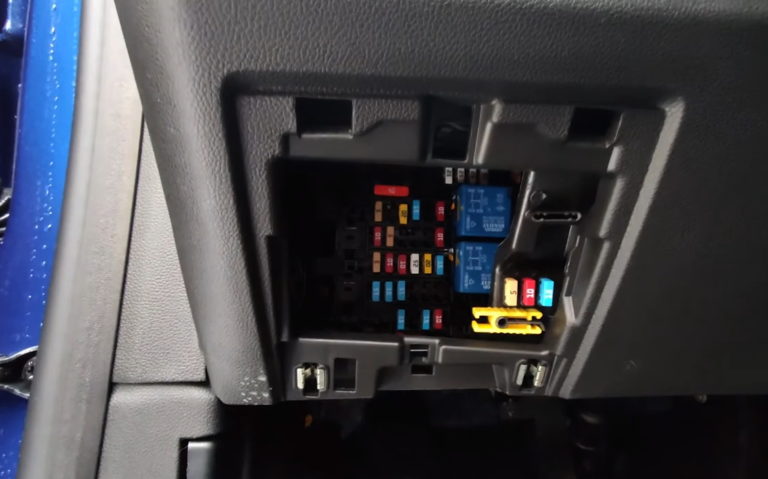

Ejemplo de foto
Consulta la información con tu diagrama ubicado en la tapa del bloque o en el propio bloque.

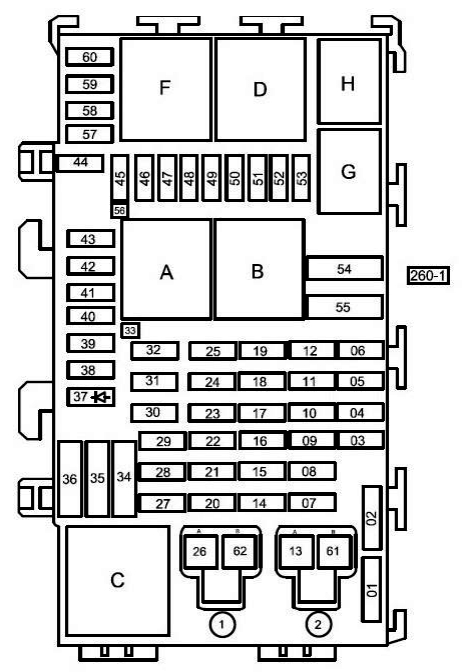

Esquema
Descripción
| 4 | 15A Luces traseras derecha e izquierda (172-173) – Espejos retrovisores exteriores eléctricos derecho e izquierdo (2230-2231) – Módulo de conmutación del conector del remolque (1971) – Intermitentes delanteros derecho e izquierdo (255-256). |
| 5 | 15A Cerradura del portón trasero (1322) – cierre centralizado de las puertas traseras derecha e izquierda (138-139) – luz de freno alto (639) |
| 6 | 10A BCM (Módulo de control de la carrocería) |
| 7 | |
| 8 | 15A Intermitentes de dirección y luces de advertencia de peligro |
| 9 | 15A BCM (Módulo de control de la carrocería) |
| 10 | 30A ECU del freno de estacionamiento |
| 11 | |
| 12 | |
| 13 | |
| 14 | 5A BCM (Módulo de control de la carrocería) |
| 15 | |
| 16 | Panel de instrumentos 10A |
| 17 | |
| 18 | |
| 19 | Sistema de audio 15A |
| 20 | |
| 21 | |
| 22 | |
| 23 | Amplificador del sistema de audio 30A |
| 24 | 30A ECU del freno de estacionamiento |
| 25 | 10A Luz trasera izquierda y derecha, luces de freno |
| 26 | |
| 27 | Espejos eléctricos 5A |
| 28 | módulo de remolque 20A |
| 29 | Señal 20A |
| 30 | Tomas para encendedor o accesorios de 15 A. |
| 31 | Tomas de 15A en el maletero. |
| 32 | 10A Bomba lavaparabrisas trasero y delantero |
| 34 | Ventilador interior eléctrico 40A |
| 35 | Ventana trasera calefactable 40A |
| 36 | 40A Puerta trasera |
| 37 | |
| 38 | |
| 39 | elevalunas electricos 25A |
| 40 | elevalunas electricos 25A |
| 41 | elevalunas electricos 25A |
| 42 | elevalunas electricos 25A |
| 43 | 5A |
El fusible número 30 a 15 A es responsable del funcionamiento del encendedor.
Relé
| A | RELÉ 70A 1 «+» BATERIA CON CORTE DE ENERGÍA DURANTE EL ARRANQUE (1760) |
| B | 70A RELÉ “+” NO CONMUTADO CON RETARDO DE TIEMPO (SIN CORTE DE ENERGÍA DURANTE EL ARRANQUE) (1762) |
| C | RELÉ: RESPALDO |
| D | RELÉ: RESPALDO |
| F | RELÉ CALOR DE VENTANA TRASERA 40A (235) |
| G | RELÉ DE BOCINA 20A (229) |
| H | RELÉ DE CALENTADOR DEL VOLANTE 20A (2499) |
Por separado, se pueden instalar elementos de protección adicionales fuera de la unidad, por ejemplo, un relé de calefacción adicional y un relé de parabrisas calefactado.
Bloque debajo del capó
Debajo del capó, en el compartimiento del motor, en el lado izquierdo, al lado de la batería, se encuentra el bloque principal con fusibles y relés.
Para acceder, debe quitar la cubierta y darle la vuelta a la unidad. El diagrama se imprimirá en la cubierta del bloque. El bloque en sí se verá así.
Esquema

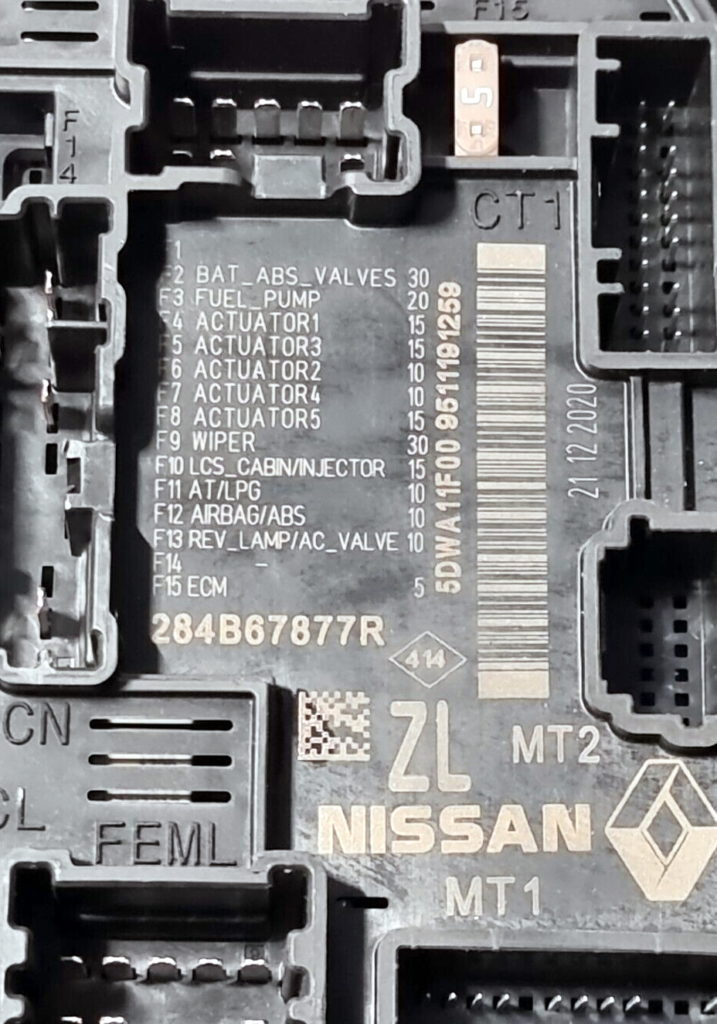

Foto de ejemplo de destino
Designación
| F1 | |
| F2 | ABS 30A |
| F3 | Bomba de combustible 20A |
| F4 | 15A ACTUADOR 1 (ECU de preparación e inyección de combustible y circuitos del motor) |
| F5 | 15A ACTUADOR 2 (ECU de preparación e inyección de combustible y circuitos del motor) |
| F6 | 15A ACTUADOR 3 (ECU de preparación e inyección de combustible y circuitos del motor) |
| F7 | 15A ACTUADOR 4 (ECU de preparación e inyección de combustible y circuitos del motor) |
| F8 | 15A ACTUADOR 5 (ECU de preparación e inyección de combustible y circuitos del motor) |
| F9 | Limpiador 30A |
| F10 | Motor de lavadora 10A |
| F11 | ACP 10A |
| F12 | Bolsas de aire 10A |
| F13 | 10A Sensor de posición neutra para transmisión manual/luz de marcha atrás (1109), control del relé del calentador de combustible (450), relé de luz de marcha atrás |
| F14 | |
| F15 | ECM |
Si sabes cómo mejorar el material o tienes algo que añadir, escribe en los comentarios.
