Renault Kangoo pertenece a los vehículos polivalentes, ya que hay de carga de 2 y tres puertas, así como modificaciones de pasajeros de cuatro puertas. La primera generación de esta serie se fabricó en 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 y 2008. La serie Renault Kangoo 2 se fabricó en 2009, 2010, 2011, 2012, 2013 , 2014, 2015, 2016, 2017, 2018, 2019 y hasta la actualidad. Le sugerimos que se familiarice con la ubicación de las cajas de fusibles y relés en las generaciones Renault Kangoo 2 y 1 . Mostraremos sus diagramas, el propósito de los elementos, así como el fusible del encendedor de cigarrillos.
Contents
1ra generación
Compartimiento del motor
Ubicado en el lado izquierdo, cerca del mostrador.

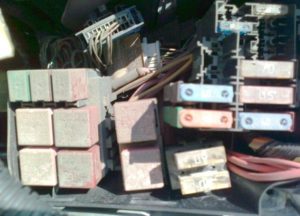

La foto

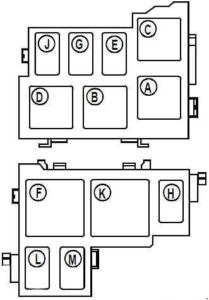

Diagrama
Designación
| 1 | (30A) Gestión del motor (sistema de inyección) |
| 2 | (30A) Control del motor del ventilador de enfriamiento (algunos modelos) |
| 3 | (5A) Gestión del motor (D7F726) |
| 4 | – |
| 5 | (15A) Gestión del motor |
| 6 | (70A) ECU para sistema de precalentamiento |
| 7 | (50A) Control del motor del ventilador de enfriamiento |
| 8 | (60A) Interruptor combinado, luces de circulación diurna (modelos selectos), caja de fusibles/relés, panel de instrumentos (F4-F9), relés del circuito de encendido principal |
| 9 | (25A) Sistema de frenos antibloqueo (ABS) |
| 10 | (60A) Sistema de frenos antibloqueo (ABS) |
| 11 | (60A) Cierre centralizado (algunos modelos), interruptor combinado, caja de fusibles/relés, panel de instrumentos (F35) (algunos modelos), luces de advertencia (algunos modelos), interruptor de encendido |
| 12 | (40A) Módulo de control del ventilador del aire acondicionado/calefacción, motor del ventilador del aire acondicionado/calefacción |
Relé
Asignación
| A | D7F744, F8Q: No se utiliza F9Q, K9K: Relé del calentador de inmersión F9Q790 (4×4): Relé del calentador de inmersión 2 y W K4M750: Relé del ventilador de refrigeración del motor |
| B | D7F744: relé de activación de la válvula solenoide de GLP F8Q, F9Q, K9K: no se utiliza F9Q790 (4×4): relé de 2ª velocidad para el ventilador de refrigeración del motor K4M750: relé de la bomba de combustible |
| C | D7F744, F8Q, F9Q790 (4×4): Relé de bomba de dirección asistida F9Q, K4M750, K9K: No utilizado |
| D | D7F744, F8Q, K4M750: No utilizado F9Q, K9K: Relé del calentador de inmersión F9Q790 (4×4): Relé del calentador de inmersión 1 |
| mi | D7F744, F8Q, F9Q, K9K: No se utiliza F9Q790 (4×4): Relé para electroventilador de 1ra velocidad K4M750: Relé para electroventilador de baja velocidad (vehículos con aire acondicionado) |
| F | D4F, D7F744: No se utiliza K7J: Relé de arranque F8Q: Relé del ventilador de refrigeración F9Q, K9K: Relé de la bomba de dirección asistida K4M752: No se utiliza |
| GRAMO | D7F744: Relé de corte de la bomba de combustible LPG F8Q, F9Q, K4M750, K9K: No se usa F9Q790 (4×4): Relé de la bomba de combustible |
| H | D4F, D7F744, F9Q, K7J, K4M752, K9K: Relé de bloqueo de inyección F8Q: Relé corrector de altitud |
| j | D7F744, F8Q, F9Q, K9K: No utilizado F9Q790 (4×4): Relé de potencia de la ECU de inyección diésel K4M750: Relé de bloqueo de inyección |
| k | D7F744, F8Q, F9Q, K9K: Relé del ventilador de refrigeración de baja velocidad (vehículos con aire acondicionado) D4F, F9Q, K7J, K4M752, K9K: Relé del ventilador de refrigeración del motor (vehículos con aire acondicionado) |
| L | D4F, D7F744, K4M752, K7J: Relé para bomba de combustible F8Q: Relé “+” después del encendido / “+” antes del encendido F9Q, K9K: Relé para electroventilador del sistema de refrigeración del motor |
| METRO | D4F, D7F744, K7J: Relé del electroventilador del sistema de refrigeración del motor D4F, K7J: Velocidad ligeramente baja del electroventilador (vehículos con aire acondicionado) F8Q, F9Q: Relé del calentador de combustible diésel K4M752: Relé de baja velocidad del ventilador eléctrico del sistema de refrigeración del motor en vehículos con aire acondicionado K9K: no utilizado por |

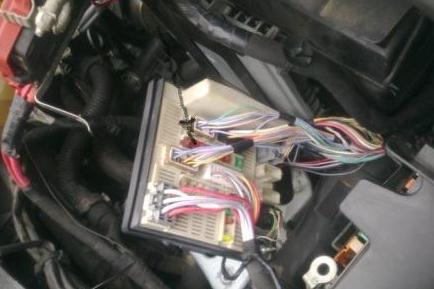

Compartimiento de pasajero
Como en el Renault Kangoo de 2ª generación, se encuentra en el lado izquierdo del salpicadero.

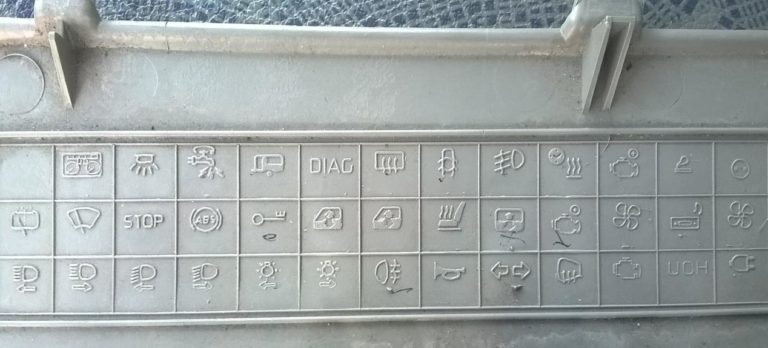

la foto
Consulte la descripción actual en la parte posterior de la cubierta protectora.

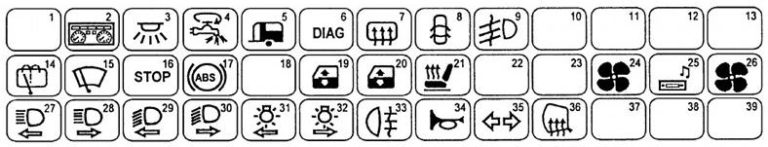

Diagrama
Designación
| 1 | – |
| 2 | (10A) Sistema de audio/navegación, reloj, pantalla multifunción, retrovisores exteriores eléctricos, teléfono |
| 3 | (15A) Módulo de control multifunción |
| 4 | (30A) Fusible térmico (F2 / F3) |
| 5 | (30A) Toma de remolque |
| 6 | (10A) Sistema antirrobo (algunos modelos), conector de diagnóstico (DLC), inmovilizador, salpicadero, centralita multifunción |
| 7 | (30A) Luneta trasera térmica |
| 8 | (30A) Módulo de control multifunción |
| 9 | (15A) Faros antiniebla |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | (15A) Relé del embrague electromagnético del compresor del aire acondicionado (algunos modelos), limpiaparabrisas/lavaparabrisas trasero, luces de marcha atrás, limpiaparabrisas/lavaparabrisas |
| 15 | (20A) Módulo de control multifunción, limpia/lavaparabrisas |
| 16 | (15A) Interruptor de luz de freno (sensor de posición del pedal de freno), conector de diagnóstico (DLC), grupo de instrumentos, centralita electrónica SRS, teléfono, relé de bloqueo del selector de transmisión automática |
| 17 | (10A) Sistema de frenos antibloqueo (ABS) |
| 18 | (2A) Módulo de control antirrobo (algunos modelos), módulo de control multifunción |
| 19 | (25A) Ventanas eléctricas |
| 20 | (25A) Ventanas eléctricas |
| 21 | (20A) Calefactores de asientos (algunos modelos) |
| 22 | (20A) Lucas |
| 23 | – |
| 24 | (15A) Módulo de control de aire acondicionado (LHD) |
| 25 | (15A) Sistema audio/navegación, fusible mechero Renault kangu, centralita multifunción, relé circuito encendido principal: |
| 26 | (25A) Panel de control de aire acondicionado / calefacción |
| 27 | (10A) Faro izquierdo-luz alta, grupo de instrumentos |
| 28 | (10A) faro derecho-luz alta |
| 29 | (10A) Faro izquierdo: luz de cruce, control de alcance de los faros |
| 30 | (10A) Faro derecho: luz de cruce, control de rango de faros, grupo de instrumentos |
| 31 | (10A) Panel de control de aire acondicionado/calefacción, sistema de audio/navegación, cierre centralizado, encendedor de cigarrillos, pantalla multifunción, alarma, interruptor de desempañador de luneta trasera, grupo de instrumentos, marcador lateral delantero izquierdo, luz de matrícula, unidad de control multifunción, techo corredizo interruptor, luces de escape |
| 32 | (10A) Ventanas eléctricas, calentador de asiento, marcador lateral delantero derecho, iluminación del interruptor, interruptor de selección del modo de transmisión automática |
| 33 | (10A) Cuadro de instrumentos, faros antiniebla traseros |
| 34 | (15A) Cuerno |
| 35 | (10A) Indicadores/alarmas (algunos modelos), caja de control multifunción |
| 36 | (10A) Retrovisores exteriores calefactables |
| 37 | – |
| 38 | – |
| 39 | – |
El fusible número 25 o 12 a 15A es responsable del encendedor de cigarrillos.
También hay una caja con un relé cerca.

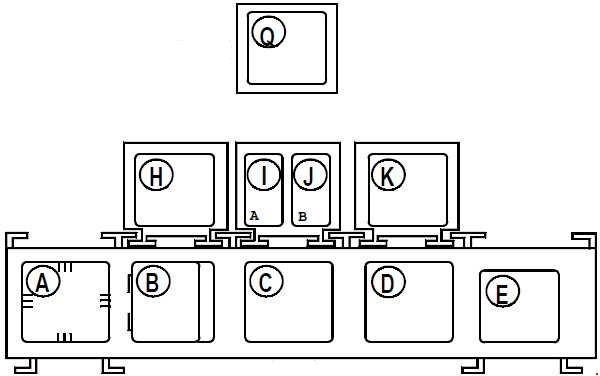

Diagrama
Designación
| A | Zumbador de alarma sobre iluminación exterior no apagada |
| B | Relé de limpiaparabrisas |
| C | Relé-interruptor para indicadores de dirección y alarma |
| D | No se utiliza Relé del limpialuneta trasero |
| mi | Relé luneta trasera térmica |
| GRAMO | Relé “+” después del interruptor de encendido / “+” antes del interruptor de encendido |
| H | Relé “+” después del interruptor de encendido / “+” antes del interruptor de encendido Relé del compresor del aire acondicionado |
| I | Relé de luz antiniebla Receptor de control remoto de cerradura de puerta |
| j | Relé del sensor de nivel de combustible (1061) (sistemas de gasolina / GLP) |
| k | Relé para cerraduras eléctricas |
| L | Receptor para control remoto de cerraduras de puertas |
| METRO | Relé para luz de cruce permanente |
| norte | Relé de luz diurna |
| O | Relé principal de luz diurna (vehículos con transmisión automática) |
| PAG | Relé principal de luz diurna (vehículos con caja de cambios manual) |
| q | Receptor para control remoto de cerraduras de puertas |
2da generación
Compartimiento del motor
Cuadro de comunicación
Llegar a él es bastante difícil. Para hacer esto, retire la batería, desenrosque la tapa del bloque al lado y déle la vuelta.

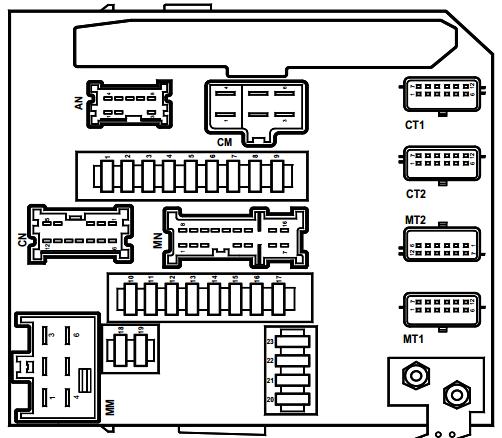

Diagrama
Asignación
| 1 | 7,5А – Fusible de las lámparas de luz del lado derecho (172-226) |
| 2 | 7,5A – Fusible para luces laterales izquierdas (173-227) – luz trasera derecha (172) – luz de matrícula central (1324) encendedor (101) – tomas para equipamiento adicional de la 1ª fila de asientos (506) – cerradura de puerta interruptor y alarmas de emergencia (1391) – interruptor de control del alcance de los faros (562) – paneles de control de clima (319-419) – sistemas de audio (261) – pantalla multifunción |
| 3 | 10A – Fusible del faro derecho (luz de cruce) (226) – interruptor de control del alcance de los faros (562) – motor de control del alcance de los faros derecho (538) |
| 4 | 10A – Fusible faro izquierdo (luz de cruce) (227) – motor corrector faro izquierdo (537) |
| 5 | 20A – Fusible faros antiniebla derecho e izquierdo (176 – 177) |
| 6 | 10A – Fusible faro izquierdo (luz larga) (227) |
| 7 | 10A – Fusible del faro derecho (luz larga) (226) |
| 8 | 25A – ECU sistema antibloqueo de frenos (118) o sistema de estabilización de trayectoria (1094) |
| 9 | 30A – Fusible del motor del limpiaparabrisas (212) |
| 10 | 5A – Fusible “+” después del interruptor de encendido de la dirección asistida eléctrica (1232) |
| 11 | No utilizado |
| 12 | 20A – ECU transmisión automática (119) |
| 13 | No utilizado |
| 14 | 15A Un automóvil con motor de gasolina: inyectores 1-2-3-4 (193-194-195-196) – un adsorbedor (371) – una sonda de oxígeno aguas abajo (242) – una sonda de oxígeno aguas arriba (887) o Un automóvil con motor diesel: regulador de flujo Combustible (1105) – Válvula solenoide del sensor del cilindro (746) |
| 15 | No utilizado |
| 16 | 5A – ECU de una transmisión automática (119) |
| 17 | 7.5A – Relé 1 del calentador auxiliar (1067) – Relé 2 del calentador auxiliar (1068) – Toma de diagnóstico (225) – ECU del pretensor/bolsa de aire (756) – ECU del control de estacionamiento (1222) |
| 18 | 5A – Fusible “+” después de encendido alimentación del sensor de agua en el combustible (414) – bloque de relés en el vano motor 2 (1683) – calculador de inyección (120) |
| 19 | 10A – Fusible “+” después del interruptor de encendido para el interruptor de luz de marcha atrás (155) o el interruptor de luz de marcha atrás con el sensor de punto muerto superior (1109) |
| 20 | 20A – Sistema inyección ECU (120) |
| 21 | No utilizado |
| 22 | 10A – Fusible embrague electromagnético del compresor del aire acondicionado (171) |
| 23 | 30A – Luneta trasera térmica (200) – retrovisores exteriores (239-240) |
Caja de circuito de suministro de energía
Diagrama
Cita
| 1 | Unidad de interfaz del calentador de refrigerante 60A |
| 2 | 7A Bloque de relés de bujías incandescentes del motor diésel (980) – Unidad de interfaz del calentador de refrigerante |
| 3 | 30A Bloque de relés en el compartimiento del motor 2 (1683) – elemento calefactor del calentador de combustible |
| 4 | 40A Fusible del motor de la ventana de la puerta |
| 5 | 70A Caja de fusibles y relés en el habitáculo |
| 6 | ECU 50A ABS (1094) |
| 7 | 40A Relé calefacción adicional 1 |
| 8 | 70A Caja de fusibles y relés en el habitáculo |
| 9 | 70A Relé calefacción adicional 2 |

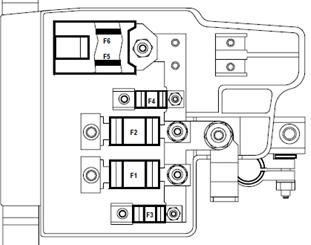

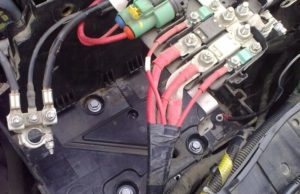

Caja de fusibles en la tapa de la batería
Diagrama
Asignación
| F1 | 175A Fusible del generador (103) – Caja de fusibles de protección del circuito de alimentación (777) – Unidad de protección y conmutación (1337). |
| F2 | Fusible para el circuito de alimentación “+” de la batería al motor de arranque a través del fusible (163) – 2 A en automóviles con motor gasolina o 500 A en automóviles con motor diesel |
| F3 | 40A Fusible “+” de la batería a través del fusible a los sistemas del motor a través de la unidad de protección y conmutación |
| F4 | 40A Fusible “+” de la batería a través del fusible del electroventilador del sistema de refrigeración del motor (1014-188) a través de la Unidad de protección y conmutación (1337) – del arrancador (163) a través de la Unidad de protección y conmutación (1337) |
| F5 | 70A Fusible “+” de la batería a través del fusible a la dirección asistida eléctrica (1232) |
| F6 | 40A Fusible batería + circuito vía caja de fusibles/relés habitáculo (260) – UCH (645). |

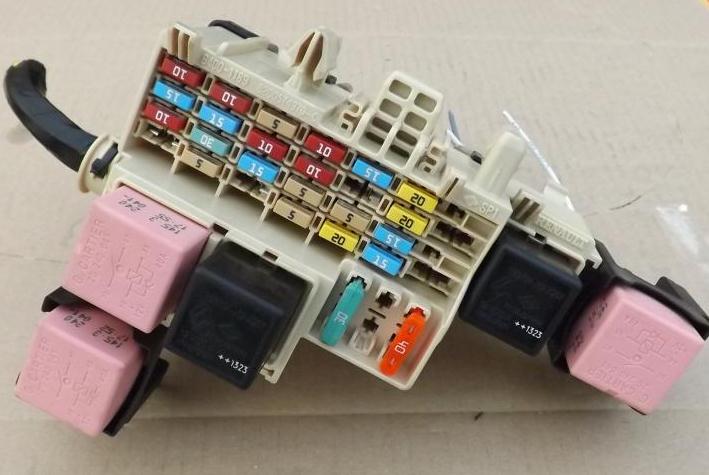

Compartimiento de pasajero
Está ubicado detrás de la cubierta protectora a la izquierda del volante.
La foto

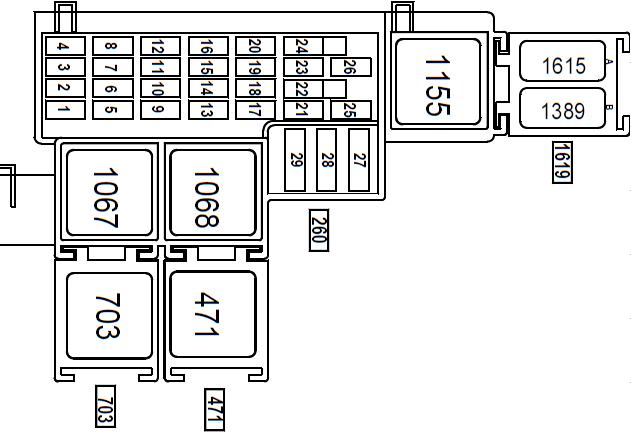

Diagrama
Circuitos protegidos
| 1 | No utilizado |
| 2 | 10A Fusible para encendedor de cigarrillos (101) o enchufe para equipo adicional (506) |
| 3 | 15A Sistema de audio (261), pantalla multifunción (653), relé de potencia del asiento (1399), relé de luz de freno (1524) – relé de consumidores de electricidad n° 2 (1389) |
| 4 | Toma 10A para equipamiento adicional 2ª fila de asientos (1382) |
| 5 | 5A Alimentación del cuadro de instrumentos (247) |
| 6 | 30A Fusible para cierre centralizado o sistema de enclavamiento de manijas de puertas internas |
| 7 | 20A UCH (645) (luces de advertencia y antiniebla) |
| 8 | 10A Fusible para resistencias de retrovisores exteriores del lado del conductor y del pasajero (239-240) |
| 9 | 10А Relé de consumidores de electricidad No. 2 (1389) y relé «+» de un motor de combustión interna en funcionamiento (1615) |
| 10 | 15A Sistema de audio (261) – pantalla multifunción (653) – unidad de interfaz de red múltiplex (red múltiplex (1714) – pantalla de video (1127) |
| 11 | 10A ECU del acondicionador de aire (419), relé de consumidores de corriente 1 (1155), lámpara interior, lámpara del maletero, interruptor de luz de freno |
| 12 | CEBS 5A (645) |
| 13 | Fusible 5A para lámpara delantera (213) – lámpara central (529) – sensor de lluvia y luz (1415) |
| 14 | 5A Relé de control del elevalunas eléctrico (471) – Relé de seguridad para niños (750) – Relé del elevalunas eléctrico (703) – ECU del aire acondicionado (419) |
| 15 | 10A UCH (645) – Centralita ABS (118) |
| 16 | 15A UCH (645), interruptor de luz de freno (160), centralita ABS y cambio automático (119), luces traseras derecha e izquierda, luz de freno superior (639) |
| 17 | 20A Bloque de interruptores de subviraje (1519), bomba de lavado de dos vías para parabrisas y lunetas traseras (677) |
| 18 | Fusible 5A UCH (645) – anillo receptor (1618) |
| 19 | 30A Relé elevalunas eléctrico (471) |
| 20 | 15A Relé de potencia del asiento (1399) – calefacción del asiento del conductor y del pasajero (385-386) – interruptores de calefacción del asiento derecho e izquierdo (1513-1514) |
| 21 | 15A Bloque de interruptores de subviraje (1519) – señal sonora electromagnética principal (105) – conector de diagnóstico (225) |
| 22 | 15A UCH (645) – motor limpiaparabrisas trasero (211) – motor limpiaparabrisas puerta (1881) |
| 23 | Alimentación para soplador de aire frío eléctrico (164) 20 A para aire acondicionado o 30 A para calefacción estándar |
| 24 | 20A Alimentación del soplador de aire frío eléctrico (164) |
| 25 | No utilizado |
| 26 | No utilizado |
| 27 | 40A UCH (645) – el motor eléctrico del elevalunas de las puertas del conductor y del pasajero |
| 28 | No utilizado |
| 29 | No utilizado |
El fusible número 2 es responsable del encendedor de cigarrillos.
Relé
- 1155 – 70А Relé de consumidores de electricidad 1
- 1067 – 40A Relé calefacción adicional 1
- 1068 – 70A Relé calefacción adicional 2
- 471- 40A Relé para control de elevavidrios eléctricos
- 703 – 40A Relé elevalunas eléctrico
- 1615 – 20A Relé “+” con el motor en marcha
- 1389 – 20A Relé para consumidores de electricidad 2
El relé de seguridad para niños se encuentra en el túnel junto a la palanca del freno de mano.
