El Renault Koleos de segunda generación se fabricó en 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. Durante este tiempo, el modelo fue actualizado. En nuestro material encontrará una descripción de los fusibles y relés del Renault Koleos 2 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Tenga en cuenta el fusible responsable del encendedor.
La ubicación de los bloques, así como su finalidad, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Bloques en la cabina

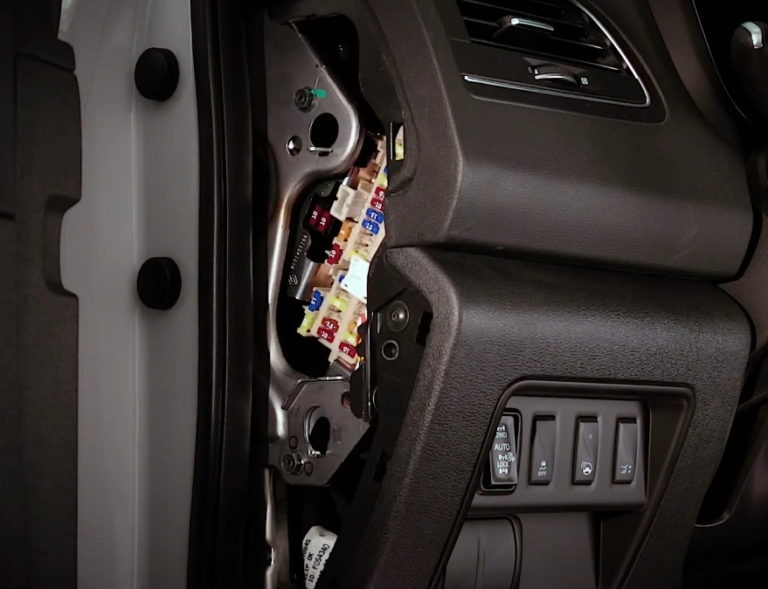

En la cabina se pueden instalar 2 bloques principales con fusibles: en los lados izquierdo y derecho del panel de instrumentos (al final, detrás de la cubierta protectora).

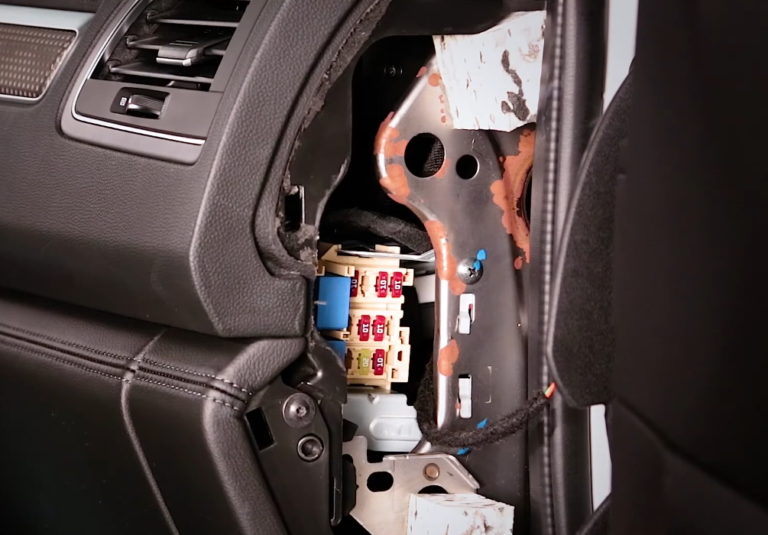

Bloque derecho
Bloque izquierdo (principal)
Unidad principal

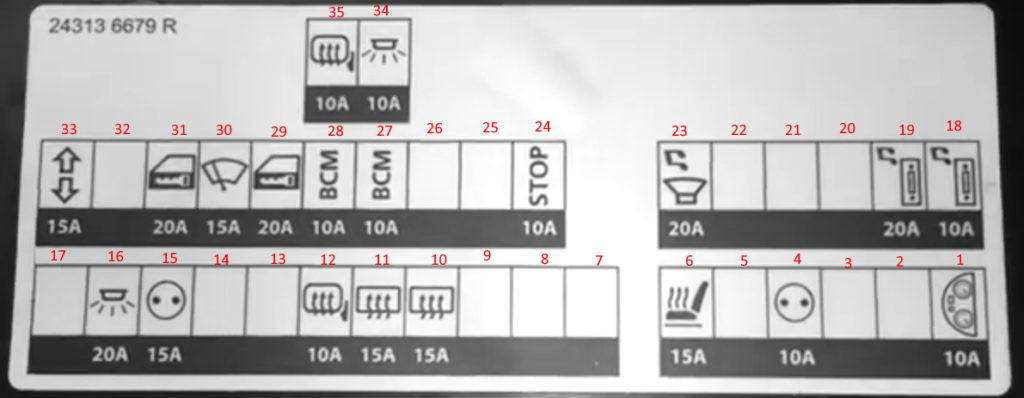

Esquema
Descripción
| 1 | 10A Bomba de doble efecto para lavaparabrisas y ventana trasera (677) a través del conjunto del interruptor de la columna de dirección (1519), panel de instrumentos |
| 2 | Fusible 10A en versión con volante calefactable: circuito de alimentación del fusible f3 en la placa |
| 3 | |
| 4 | Toma de accesorios 10A |
| 5 | |
| 6 | 15A Asientos calefactables |
| 7 | Calentador de 20 A, amplificador de aire acondicionado, relé de control Baypass de reinicio del motor |
| 8 | |
| 9 | |
| 10 | 15A Luneta trasera calefactable |
| 11 | 15A Luneta trasera calefactable |
| 12 | Espejos calefactables 10A |
| 13 | ABS 10A o luces de freno |
| 14 | 20A |
| 15 | Encendedor de cigarrillos 15A |
| 16 | 20A Iluminación interior |
| 17 | Motor de calentador de 20 A, resistencia, amplificador de aire acondicionado. |
| 18 | sistema de audio 10A |
| 19 | 20A Sistema de audio, unidad de control de navegación, cámara panorámica |
| 20 | Módulo electrónico de carrocería (BCM) 5A, sirena, interruptor multifunción |
| 21 | |
| 22 | |
| 23 | audio 20a |
| 24 | Interruptor de luz de freno de 10 A, módulo de control de la carrocería (BCM) |
| 25 | Amplificador de antena antirrobo con tracción total 5A |
| 26 | |
| 27 | Módulo electrónico de carrocería (BCM) de 10 A, interruptor multifunción |
| 28 | Módulo electrónico de carrocería (BCM) de 10 A, freno de estacionamiento eléctrico, conector de diagnóstico, tracción en las cuatro ruedas, iluminación del panel de instrumentos/interruptores, relé del elevalunas eléctrico, relé de plegado de espejos, relé de apertura de espejos |
| 29 | 20A Cierre centralizado, módulo electrónico de carrocería (BCM) |
| 30 | Lavaparabrisas 15A |
| 31 | 20A Cierre centralizado, módulo electrónico de carrocería (BCM) |
| 32 | |
| 33 | 15A Señales de peligro e indicadores de dirección |
| 34 | 10A Iluminación interior |
| 35 | Calefacción 10A |
El fusible número 15 es responsable del encendedor.

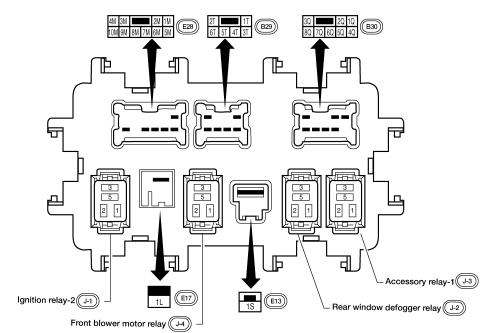

Los elementos de relé individuales se encuentran en el reverso del bloque.
- Relé del sistema de encendido
- Relé del ventilador del motor delantero
- Relé de luneta trasera calefactable
- Relé auxiliar después del interruptor de encendido
Bloque adicional

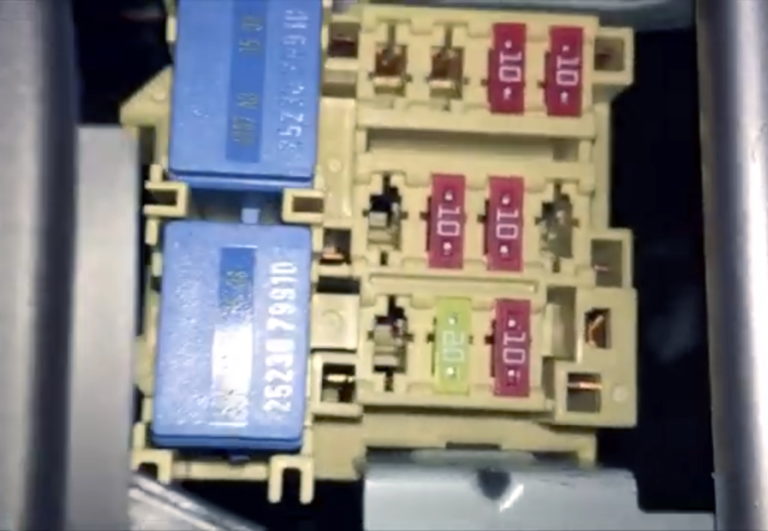

Ejemplo de foto

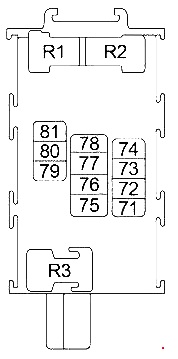

Esquema
Objetivo
| 71 | Sensor de ángulo de dirección 10A |
| 72 | Cuadro de instrumentos 10A |
| 73 | 10A Sistema de audio, unidad de control de navegación, cámara envolvente |
| 74 | Módulo de control de transmisión (TCM) de 10 A |
| 75 | – |
| 76 | Unidad de control de aire acondicionado 10A, amplificador de aire acondicionado |
| 77 | ABS 10A |
| 78 | – |
| 79 | Relé de bomba de aceite 10A |
| 80 | 20A Sistema de audio, unidad de control de navegación, cámara envolvente |
| 81 | Módulo de control de transmisión (TCM) de 10 A |
| R1 | Relé auxiliar |
| R2 | Encendido |
Algunos elementos adicionales se pueden instalar por separado, debajo del panel. Por ejemplo, fusibles: relé de bomba de aceite y módulo de control de transmisión (TCM).
Bloques debajo del capó
Bloques de montaje

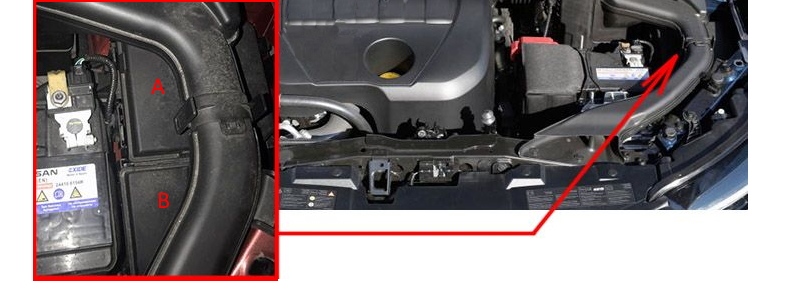

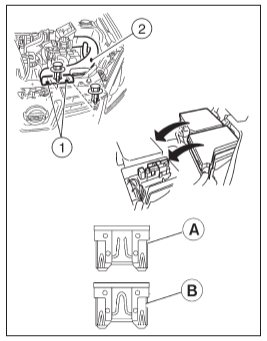

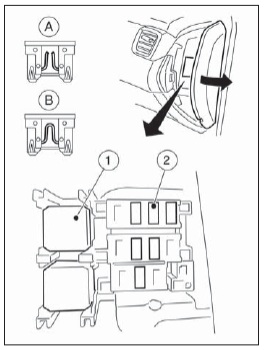

Están ubicados debajo del capó en el compartimiento del motor en el lado izquierdo, debajo del tubo de entrada de aire.
Para acceder a los bloques, es necesario quitar el tubo de entrada de aire.
- A – requiere reemplazo
- B – fusible intacto
Bloque A

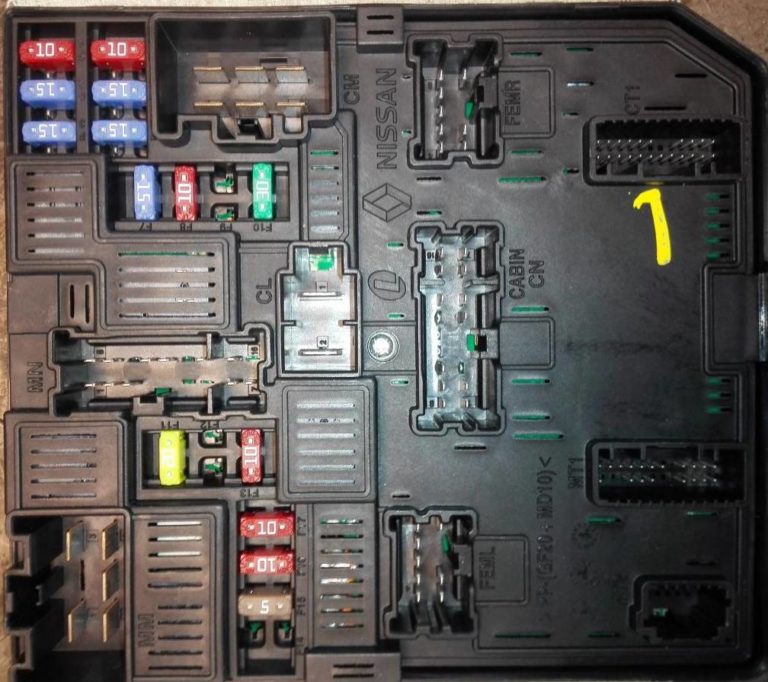

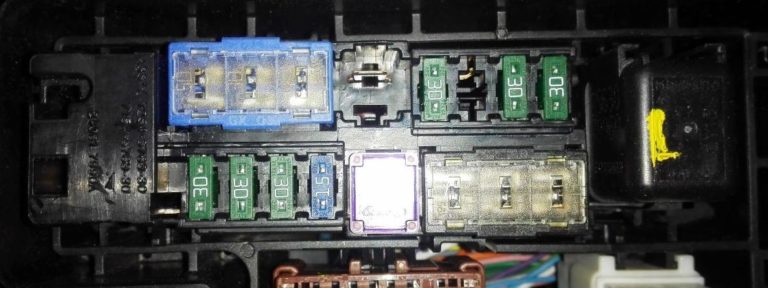

Foto del primer bloque de montaje A.
Verifique la designación con sus diagramas en las cubiertas de los bloques.

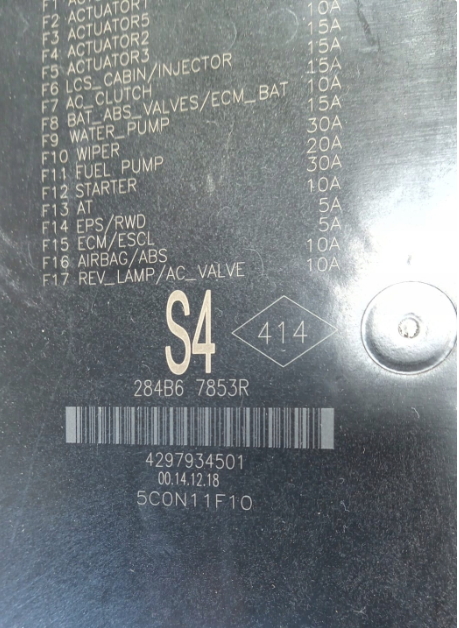

Descripción de la portada.

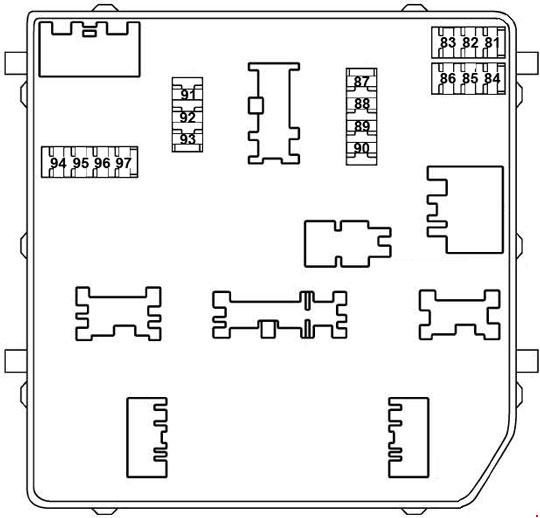

Esquema
Designación
| 81 | 10A Unidad de control del motor (ECU de inyección) |
| 82 | 15A Unidad de control del motor (Inyectores) |
| 83 | 15A Válvula de mariposa, unidad de control del motor, válvula de depósito (EVAP), sensor de flujo de masa de aire, bobinas de encendido, relé principal, válvula de escape, válvula de admisión, bomba de combustible de alta presión, inyectores, caja de fusibles del compartimiento del motor, sensor de relación aire-combustible, calentador Sensor de combustible, agua en el combustible, válvula de derivación del refrigerante. |
| 84 | 10A Unidad de control del motor, válvula del colector de admisión, válvula de escape de sincronización, válvula de admisión de sincronización, válvula intermedia de sincronización |
| 85 | Sensor de relación aire-combustible 15A, sensor de oxígeno calentado, válvula de turbocompresor, unidad de control del motor, unidad de control de bujías incandescentes |
| 86 | 15A Inyectores, bobinas de encendido, caja de fusibles |
| 87 | Relé compresor de aire acondicionado 15A |
| 88 | ABS 10A |
| 89 | Bomba de refrigerante 15A |
| 90 | Relé de limpiaparabrisas delantero 30A, motor de limpiaparabrisas delantero |
| 91 | Relé de bomba de combustible 20A |
| 92 | Arrancador 30A |
| 93 | Módulo de control del motor de 10 A, módulo de control de la transmisión, sensor de rango de transmisión, caja de fusibles del compartimiento del motor, sensor de posición neutra, sensor de velocidad primario, sensor de velocidad secundario, sensor de RPM, sensor de marcha atrás/neutral |
| 94 | EPS 5A |
| 95 | 5A Bloque de bloqueo del volante |
| 96 | Relé de Reinicio 10A (Start-Stop) / ABS |
| 97 | Lámpara combinada delantera derecha de 10 A, lámpara combinada delantera izquierda, compresor, sensor de rango de transmisión, caja de fusibles del compartimiento del motor, sensor de posición neutra, interruptor de velocidad de marcha atrás, sensor de marcha atrás/neutral |
Bloque B
Foto de ejemplo del segundo bloque de montaje.

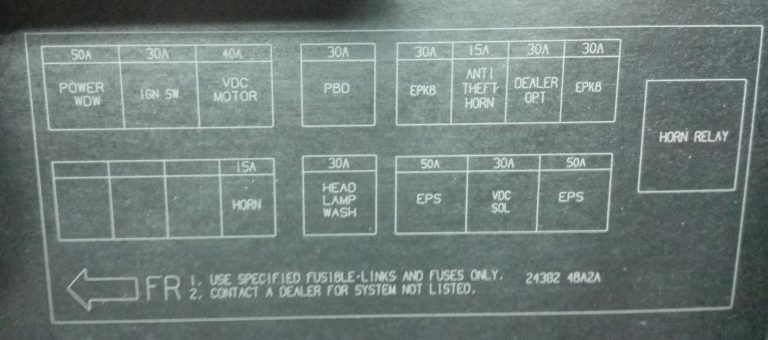

Esquema de la portada del bloque.

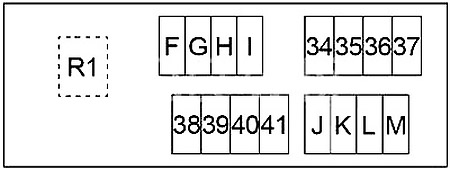

Esquema
Descodificación
| 34 | Relé de bocina 15A |
| 35 | 30A Diésel: Relé PTC 2 |
| 36 | 30A Diésel: Relé PTC 3 |
| 37 | 30A Diésel: Relé PTC 1 |
| 38 | Freno de estacionamiento eléctrico 30A |
| 39 | Conector opcional 30A |
| 40 | – |
| 41 | Freno de estacionamiento eléctrico 30A |
| F | ESP 50A |
| G | ABS 30A |
| H | ESP 50A |
| I | Relé del lavafaros 30A |
| J | – |
| K | ABS 40A |
| L | 30A Relé de arranque, relé de encendido (fusibles: “1”, “2”, “3”, “4”, “10”, “11”, “12”) |
| M | Relé de elevalunas eléctrico de 50 A, elevalunas eléctricos, cortina, asientos eléctricos |
| R1 | Relé de bocina |
Bloques adicionales
Se pueden instalar bloques adicionales con fusibles y relés por separado debajo del capó.

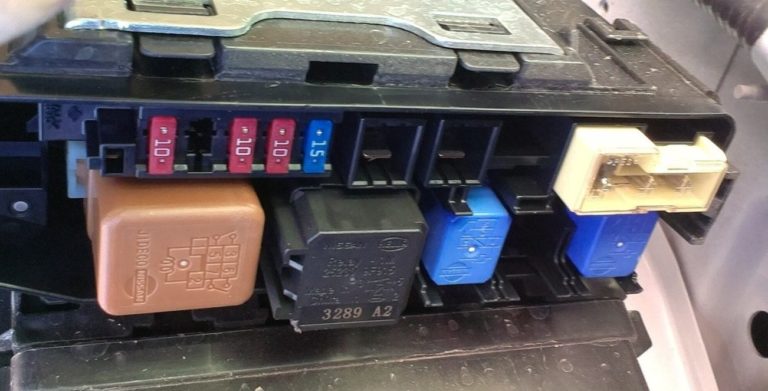

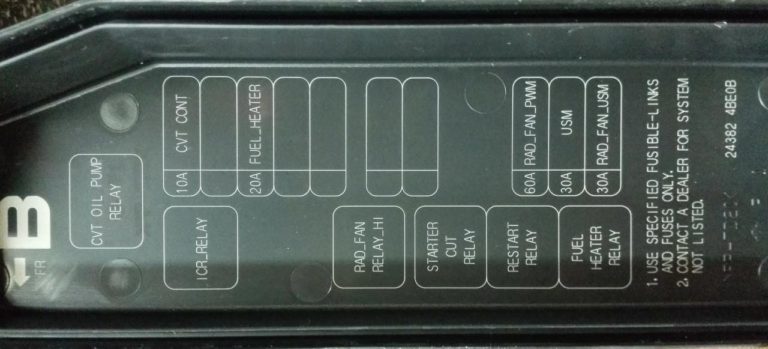

Bloque 1 – foto de ejemplo
Ejemplo del primer diagrama de bloques.
Objetivo
- RELÉ DE LA BOMBA DE ACEITE CVT – relé de la bomba de aceite de la transmisión
- CVT CONT – unidad de control de transmisión automática
- CALENTADOR DE COMBUSTIBLE – calentamiento de combustible
- RAD_FAN – ventilador del radiador
- RELÉ DE ARRANQUE – relé de arranque
- USM – caja de fusibles y relés debajo del capó

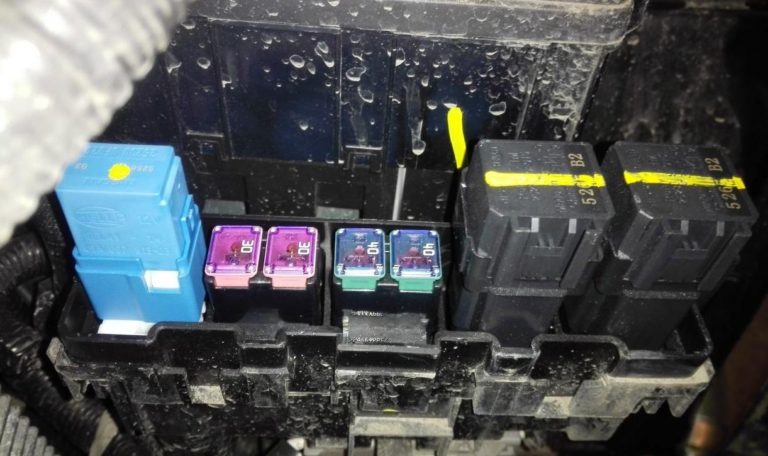

Bloque 2 – fotografía

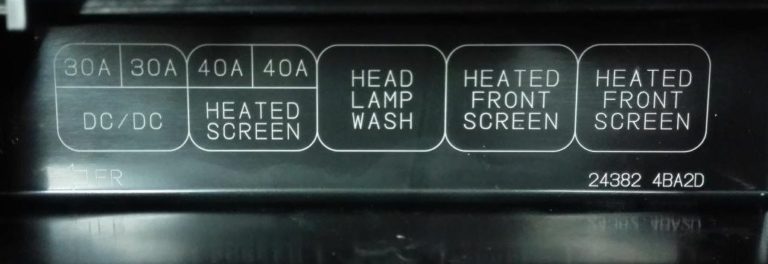

Diagrama del segundo bloque debajo del faro.
Designación
| PANTALLA CALEFACTADA | Vidrio calentado |
| H/RELÉ LAVADORA DE LÁMPARAS | Relé del lavafaros |
| RELÉ DE BOCINA ANTIRROBO | Relé de bocina antirrobo |
| RELÉ DE PANTALLA FRONTAL CALEFACTADO | Relé de parabrisas calefactado |

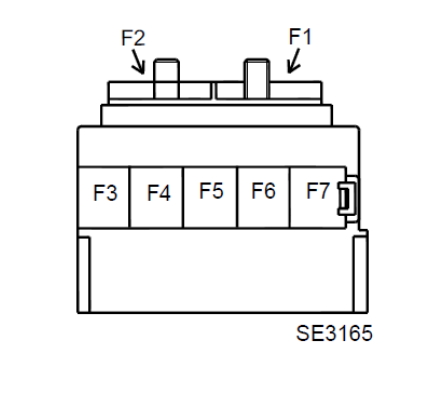

Bloque de fusibles de potencia
Está ubicado en el terminal positivo de la batería y consta de fusibles de alta potencia.
Esquema
Objetivo
- F1 450A – Motor de arranque
- F2 450A – Generador
- F3 100A – Fusible para circuitos de alimentación de los fusibles F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15 y F16 en la placa (777) – fuente de alimentación circuitos para fusibles F1 y F2 en la placa (1793) en la modificación “MICROHYBRID”
- F4 100A – Unidad de protección y comunicación (1337) – Circuitos de alimentación del fusible F4 en la placa (1792)
- F5 50A – Calefactor interior adicional
- F6 100A – Relé después del interruptor de encendido, Vidrio calefactado, Circuitos de alimentación para fusibles F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15, F16 y F22. en el tablero (260)
- F7 100A – Unidad de protección y comunicación (1337)
Si encuentras algún error o tienes algo que añadir, escribe en los comentarios.
