La segunda generación del Renault Laguna se fabricó en 2001, 2002, 2003, 2004, 2005, 2006 y 2007. Durante este tiempo, el coche se sometió a un lavado de cara: la parrilla del radiador se modificó ligeramente y también se mejoraron el manejo y la seguridad. En este artículo encontrará información sobre la ubicación de todas las unidades de control electrónico, así como una designación de la caja de fusibles y relés para un automóvil Renault Laguna 2 generación con diagramas y fotografías.
Caja fusibles Renault Laguna 2

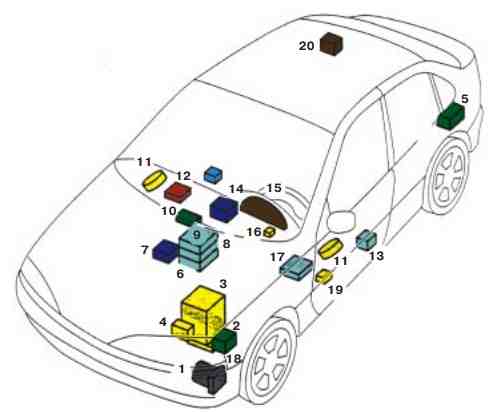

- Computador ABS y sistemas de estabilización dinámica
- Computadora de inyección de combustible
- batería acumuladora
- Computadora de transmisión automática
- cambiador de CD
- lector de tarjetas renault
- Unidad central de conmutación
- computadora del aire acondicionado
- Equipos de radio y navegación
- pantalla central
- Unidad de control de ventana eléctrica
- Computadora sintetizadora de voz
- Sensor de impacto lateral
- Computadora de bolsas de aire
- Panel
- Computadora de bloqueo del volante
- Unidad central de salón
- Corrector de testigo de descarga de batería
- Computadora para almacenar ajustes del asiento del conductor
- Ordenador de ayuda al aparcamiento
Compartimiento del motor Renault Laguna 2

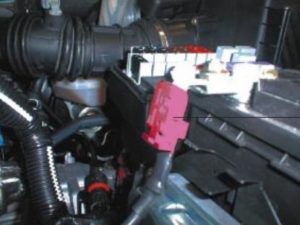

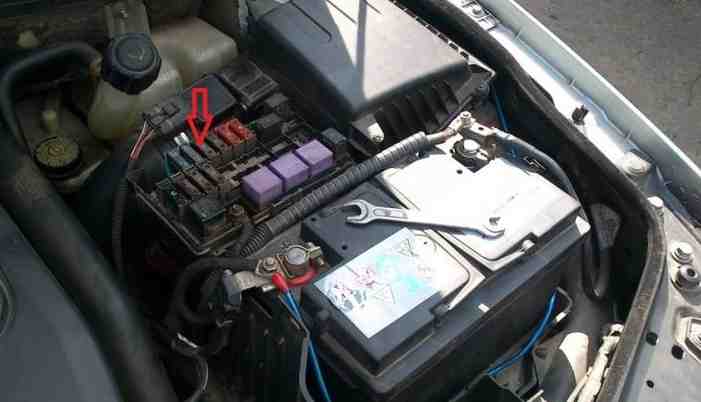

La caja principal en el compartimiento del motor está al lado de la batería.
| 1 | (7.5A) Transmisión automática |
| 2 | – |
| 3 | (30A) Gestión del motor |
| 4 | (5A / 15A) Transmisión automática |
| 5 | (30A) Relé de la bomba de vacío del servofreno (F4Rt) |
| 6 | (10A) Gestión del motor |
| 7 | – |
| 8 | – |
| 9 | (20A) Sistema de aire acondicionado |
| 10 | (20A / 30A) Sistema de frenos antibloqueo / sistema de control de estabilidad |
| 11 | (20A / 30A) Zumbador(es) |
| 12 | – |
| 13 | (70A) Calentadores de refrigerante: si está equipado |
| 14 | (70A) Calentadores de refrigerante: si está equipado |
| 15 | (60A) Control del motor del ventilador de enfriamiento |
| 16 | (40A) Lavafaros, luna trasera térmica, módulo de control multifunción |
| 17 | (40A) Sistema de frenos antibloqueo / sistema de control de estabilidad |
| 18 | (70A) Interruptor combinado, sistema de luz diurna, caja de control multifunción |
| 19 | (70A) Calefacción / aire acondicionado, unidad de control multifunción |
| 20 | (60A) Relé del monitor de corriente de la batería (algunos modelos), interruptor combinado (algunos modelos), luces de circulación diurna, caja de control multifunción |
| 21 | (60A) Asientos eléctricos, módulo de control multifunción, caja de fusibles/relés, consola central, techo corredizo |
| 22 | (80A) Parabrisas térmico (algunos modelos) |
| 23 | (60A) Limpiaparabrisas, freno de estacionamiento eléctrico |
Relé tipo 1
- Relé del calentador de refrigerante
- Relé del motor del ventilador de refrigeración (sin A/C)
- No utilizado
- No utilizado
- Relé de la bomba de vacío del servofreno
- Relé de la bomba de combustible
- Relé calentador diesel
- Relé de bloqueo de combustible
- Relé de baja velocidad del ventilador del aire acondicionado
- Relé del ventilador del aire acondicionado
- Relé termosumergible 2
Relé tipo 2
- No utilizado
- Relé de baja velocidad del ventilador del aire acondicionado
- No utilizado
- No utilizado
- No utilizado
- Relé de la bomba de combustible
- Relé del calentador (sistema de ventilación de gas combustible)
- Relé de la bomba de combustible
- Relé de baja velocidad del ventilador del aire acondicionado
- Relé del motor del ventilador del aire acondicionado
- No utilizado
Todo el circuito eléctrico está protegido por un fusible principal ubicado en el cable positivo de la batería.
Compartimiento de pasajero Renault Laguna 2
Casilla 1 (principal)

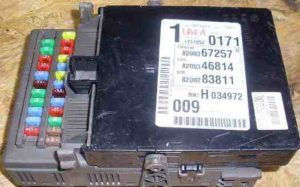

Situado en el lateral izquierdo al final del salpicadero.
En la parte posterior de la cubierta protectora habrá un diagrama de asignación de fusibles actualizado y fusibles de repuesto (si se conservan, por supuesto).
| F1 | (20A) Faros de luz alta |
| F2 | (10A) Interruptor de freno de estacionamiento, lector de encendido, módulo de control multifunción, interruptor de arranque |
| F3 | (10A) Unidad de control del alcance de los faros, unidad de control del alcance de los faros (faros de xenón), calentadores de toberas de lavaparabrisas, cuadro de instrumentos, sintetizador de voz |
| F4 | (20A) Sistema antirrobo, transmisión automática (AT), cierre centralizado, sistema de calefacción/aire acondicionado, sensor de lluvia, ventilador del sensor de temperatura del aire interior, espejo retrovisor interior, sistema de estacionamiento, luces de marcha atrás, interruptor de luces, motor del limpiaparabrisas |
| F5 | (15A) Luces interiores |
| F6 | (20A) Aire acondicionado, transmisión automática (AT), bloqueo de puertas, control de crucero, conector de diagnóstico (DLC), espejos exteriores eléctricos, elevalunas eléctricos, interruptor de luces, luces de freno, lava/limpiaparabrisas |
| F7 | (15A) Módulo de control de nivelación de faros (faros de xenón), control de rango de faros, grupo de instrumentos, faro izquierdo – luz de cruce |
| F8 | (7.5A) Dimensiones delantera derecha |
| F9 | (15A) Indicadores de dirección / luces de advertencia de peligro |
| F10 | (10A) Audio, asientos eléctricos, ventanas eléctricas, grupo de instrumentos, navegación, telemática |
| F11 | (30A) Aire acondicionado, faros antiniebla, grupo de instrumentos, sintetizador de voz |
| F12 | (5A) sistema SRS |
| F13 | (5A) Sistema de frenos antibloqueo (ABS) |
| F14 | (15A) Zumbador(es) |
| F15 | (30A) Módulo de control de la puerta del conductor, retrovisores exteriores eléctricos, elevalunas eléctricos |
| F16 | (30A) Módulo de control de la puerta del pasajero, elevalunas eléctricos |
| F17 | (10A) Faros antiniebla traseros |
| F18 | (10A) Retrovisores exteriores calefactables |
| F19 | (15A) faro derecho-luz baja |
| F20 | (7.5A) Cambiador de CD de audio, iluminación de la rejilla del panel de instrumentos, iluminación de la guantera, reóstato del grupo de instrumentos, luces interiores, dimensiones delanteras izquierdas, luces de la placa de matrícula, sistema de navegación, iluminación del interruptor |
| F21 | (30A) Limpiaparabrisas trasero, luz de carretera |
| F22 | (30A) Cierre centralizado |
| F23 | (15A) Conectores de alimentación de accesorios |
| F24 | (15A) Toma de equipo auxiliar (trasero), encendedor de cigarrillos |
| F25 | (10A) Bloqueo eléctrico de la columna de dirección, ventana trasera térmica, asientos delanteros, bloqueo de la ventana trasera |
| F26 | – |
El fusible número 24 de 15A es el responsable del encendedor.
Circuitos protegidos

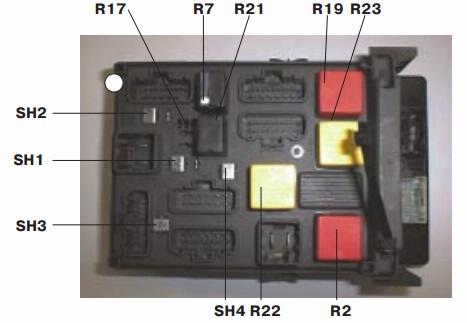

- R2 Luneta trasera térmica
- R7 Faros antiniebla delanteros
- Limpiaparabrisas R9
- Limpiaparabrisas R10
- R11 Limpiaparabrisas trasero / luces de marcha atrás
- Cerradura de puerta R12
- R13 Cerradura de puerta
- R17 Limpiaparabrisas trasero
- R18 Activación temporal de la iluminación interior
- R19 Equipo eléctrico adicional
- R21 Inhibición de arranque del motor
- R22 “Plus” después de la alimentación de encendido
- Accesorios R23 / sistema de audio opcional / elevalunas eléctricos en las puertas traseras
- SH1 Derivación del elevalunas eléctrico de la puerta trasera
- SH2 Shunt para elevalunas eléctricos delanteros
- SH3 Derivación de luz de cruce de faros delanteros
- SH4 Derivador del circuito de la luz de estacionamiento
Casilla 2 (opcional)

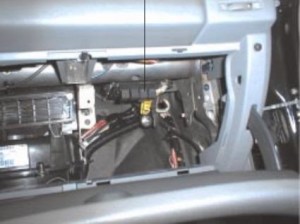

Esta unidad está ubicada en el tablero del lado del pasajero detrás de la guantera (guantera). La parte del hotel se puede ubicar en la caja de fusibles y relés.

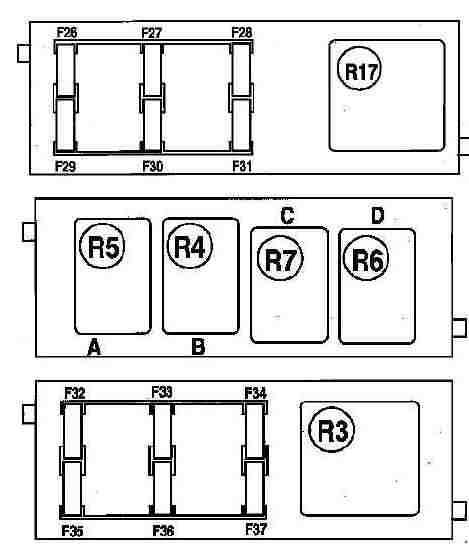

Designación
| 17 | Relé de elevalunas eléctrico |
| 3 | Relé del asiento eléctrico |
| 4 | Relé de la lámpara de advertencia de los faros de circulación diurna |
| 5 | Relé de luz diurna |
| 6 | Relé bomba lavafaros |
| 7 | Relé de corte de luz de freno |
| F26 | (30A) Toma de remolque |
| F27 | (30A) Lucas |
| F28 | (30A) Elevalunas eléctrico trasero izquierdo |
| F29 | (30A) Elevalunas eléctrico trasero derecho |
| F30 | (5A) Sensor de posición del volante |
| F31 | No utilizado |
| F32 | No utilizado |
| F33 | – |
| F34 | (20A) Fusible calefacción asiento conductor y pasajero |
| F35 | (20A) Asientos delanteros con calefacción |
| F36 | (20A) Asiento eléctrico – lado del conductor |
| F37 | (20A) Asiento del pasajero eléctrico |
Caja 3

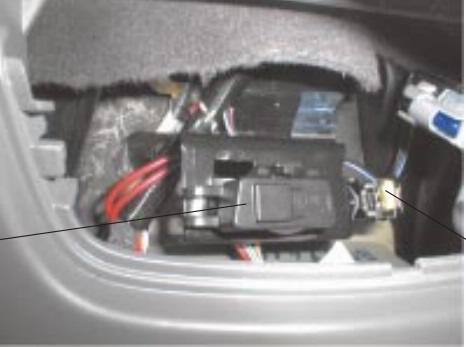

Otro fusible ubicado debajo del cenicero en la consola central.
Este fusible protege el circuito de alimentación de: Conector de diagnóstico, Radio del coche, ECU del aire acondicionado, ECU de la memoria del asiento, Pantalla combinada (reloj / temperatura exterior / radio del coche), ECU de navegación, ECU del monitor de presión de los neumáticos, Unidad central de comunicación, sistema de alarma de seguridad.
