El Renault Laguna 3 se fabricó en 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 y 2016. La versión familiar, denominada Estate, apareció en el mercado al mismo tiempo que el hatchback. Presentamos información que describe todas las unidades de control electrónico, fusibles y relés para Renault Laguna 3, diagramas de bloques y la finalidad de sus elementos. Prestaremos especial atención a los fusibles encargados del mechero y a las tomas de corriente.
Contents
Ubicación fusibles Renault Laguna 3

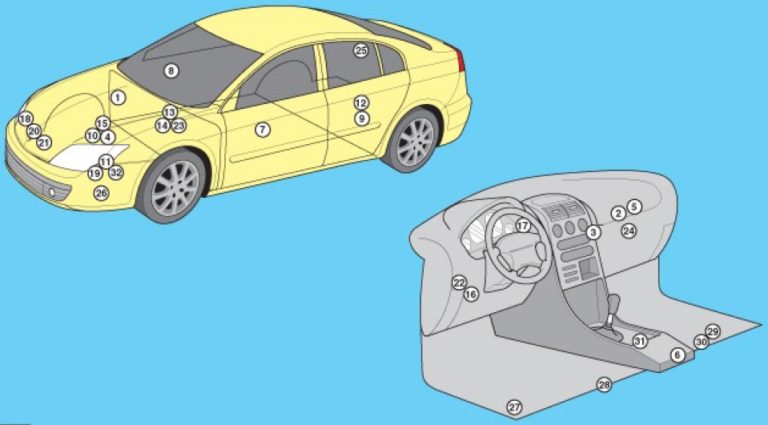

Esquema
Descripción
- Unidad de control electrónico ABS
- Unidad de control electrónico del aire acondicionado – detrás de la guantera
- Unidad de control del motor del ventilador del aire acondicionado/calefacción
- batería acumulador
- Bus de datos CAN, unidad de control de puerta de enlace
- Conector de diagnóstico (DLC)
- Unidad de control eléctrico de la puerta del conductor
- Unidad de control eléctrico de la puerta del pasajero
- Unidad de control del freno de estacionamiento eléctrico – debajo de la parte inferior
- Unidad de control electrónico del motor
- Unidad de control del precalentador de refrigerante
- Unidad de control de dirección en las cuatro ruedas – Bajos
- Caja de fusibles/relés, compartimento del motor 1
- Caja de fusibles/relés, compartimento del motor 2
- Caja de fusibles/relés del compartimento del motor 3 – Enlaces de fusibles de la caja de fusibles del compartimento del motor – Circuitos de alimentación: alternador, caja de fusibles/relés del compartimento del motor 1, caja de fusibles/relés del compartimento del motor 2, caja de fusibles/relés del panel de instrumentos 1, unidad de control multifunción 2, alimentación bomba de dirección, motor de arranque.
- Caja de fusibles/relés, panel de instrumentos 1
- Caja de fusibles/relés, panel de instrumentos 2 – Con calentador auxiliar
- Unidad de control de faros de xenón
- La luz de la bujía es incandescente
- Pitido 1
- Pitido 2
- Unidad de control multifuncional 1 funciones: cierre centralizado, luces de emergencia, desempañador de la luneta trasera, bocina, inmovilizador, intermitentes, luces interiores, entrada y arranque sin llave, faros antiniebla, limpiaparabrisas y lavaparabrisas de la luneta trasera, bloqueo de la columna de dirección, luces de freno traseras abridor de puertas, lavaparabrisas
- Unidad de control multifunción 2 – integrada con caja de fusibles/relés 1 en el compartimento del motor – funciones: Aire acondicionado, motor del ventilador de refrigeración, sensor de nivel de aceite del motor, faros antiniebla, bomba de combustible, faros, lavafaros, luces de marcha atrás, luces delanteras, luces traseras , limpia parabrisas
- Unidad de control del sistema de navegación
- Módulo de control de asistencia de estacionamiento: detrás del panel embellecedor trasero derecho
- Unidad de control de dirección asistida
- Unidad de control de ajuste del asiento
- Unidad de control de calefacción del asiento 1 – debajo del asiento
- Unidad de control de calefacción del asiento 2 – debajo del asiento
- Relé del calentador del asiento: debajo del asiento
- Unidad de control electrónico SRS
- Unidad de control de transmisión electrónica
El propósito de los fusibles y relés depende del nivel de equipamiento de su vehículo.

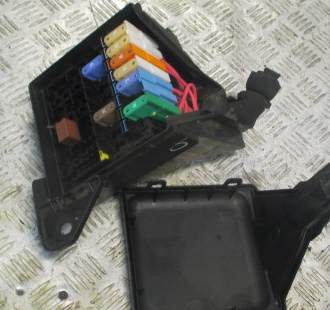

Fusibles y relés debajo del capó.
Hay 3 bloques principales con fusibles y relés en el compartimiento del motor.

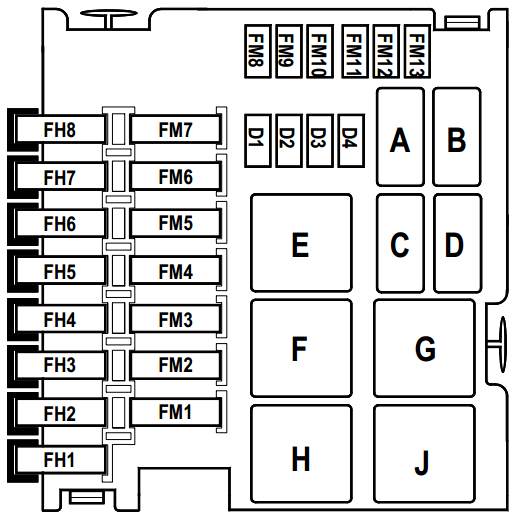

Bloque 1
Está instalado en la caja de conexiones del compartimiento del motor.
Esquema
Objetivo
- FH1 – Caja de fusibles y relés 80A en el habitáculo
- FH2 – 80A Bloque de fusibles y relés en el habitáculo – unidad de protección y conmutación
FH3 – 40A ABS ordenador/sistema de estabilización de trayectoria - FH4 – Caja de fusibles y relés 80A en el habitáculo
- FH5 – 60A Unidad de control de aire acondicionado
- FH6 – 60A ECU del sistema de dirección en todas las ruedas
- FH7 – Unidad de control de aire acondicionado 30A
- FH8 – Reserva
- FM1 – Fusible 60A para electroventilador del sistema de refrigeración, unidad de protección y conmutación.
- FM2 – Reserva
- FM3 – Reserva
- FM4 – Reserva
- FM5 – Bloque de precalentamiento 70A
- FM6 – Bloque de interfaz del calentador de refrigerante 70A
- FM7 – Bloque de interfaz del calentador de refrigerante 70A
- FM8 – Fusible 20A para computadora de inyección, relé de calefacción de combustible, relé de ventilador eléctrico cuando se enciende en serie y en paralelo
- FM9 – Reserva
- FM10 – Reserva
- FM11 – Reserva
- FM12 – Reserva
- FM13 – Reserva
- D1 – Diodo de respaldo
- D2 – Diodo de respaldo
- D3 – Diodo del ventilador de refrigeración 49A
- D4 – Diodo de respaldo

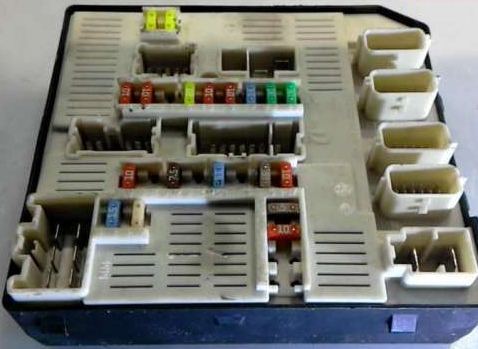

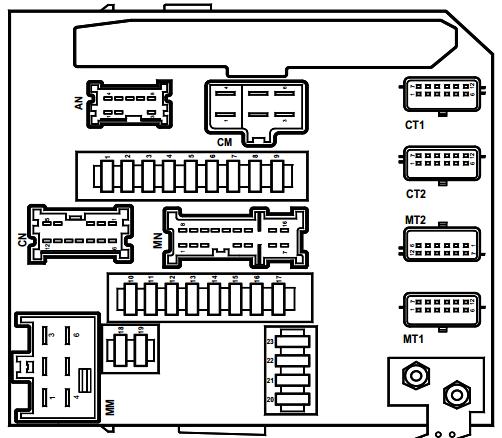

Bloque 2
Está ubicado en el bloque de conmutación.
Esquema
Descodificación
| F1 | (10A) Fusible del faro derecho, control de alcance de los faros |
| F2 | (10A) Fusible del faro izquierdo, interruptor de elevación de la ventanilla de la puerta trasera |
| F3 | (15A) Lavafaros |
| F4 | (20A) Luces antiniebla |
| F5 | (10A) Faro izquierdo |
| F6 | (10A) Faro derecho |
| F7 | (15A) Conector de diagnóstico, caja interior de fusibles y relés, indicador de marcha |
| F8 | (30A) Sistema ABS/ESP |
| F9 | (30A) Limpiaparabrisas |
| F10 | (10A) ECU de airbag/cinturón de seguridad, interruptores de la columna de dirección |
| F11 | — |
| F12 | (7.5A) Unidad de control de transmisión electrónica |
| F13 | — |
| F14 | (15A) Sensor de oxígeno trasero y delantero, sensor de motor diésel |
| F15 | (20A) Fusible de la ECU de la transmisión |
| F 16 | (5A) Interruptor de luz de freno, relé del calentador de combustible |
| F17 | (10A) Relé de luz de marcha atrás, sensor de posición de transmisión manual |
| F18 | (15A) CEKBS |
| F19 | (25A) Arrancador |
| F20 | — |
| F21 | — |
| F22 | (10A) Aire acondicionado |
| F23 | (5A) ECU de inyección de combustible |
| F24 | (15A) Faro izquierdo |
| F25 | (15A) Faro derecho |
Bloque 3
Esta unidad está ubicada en el compartimiento del motor, frente a la unidad de conmutación.
Diagrama de bloques para desconectar la batería.
- F1 –
- F2 –
- F3 – Fusible 80A para el circuito de alimentación “+” de la batería a través del fusible al bloque de fusibles y relés del habitáculo, unidad de protección y conmutación
- F4 – Fusible 300A para generador, caja de fusibles y relés en el compartimiento del motor
- F5 –
- F6 – Fusible circuito alimentación “+” batería 35A vía fusible inyector > bomba de combustible vía centralita de protección y conmutación, calculador de inyección, bomba de agua de refrigeración de cojinetes
- F7 – Fusible unidad de protección y conmutación 5A

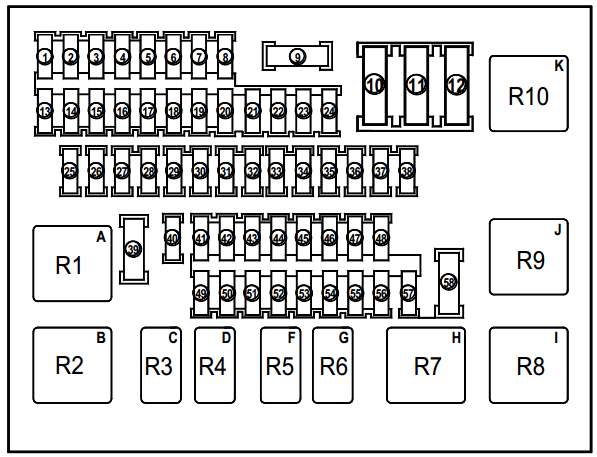

Caja de fusibles
Está ubicado en el lado inferior izquierdo del tablero. Para ver un ejemplo de acceso y fusible del encendedor, vea el vídeo.
Esquema
Designación
| R1 | Relé de alimentación de fusibles temporizados F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2 | Relé de desempañador de luneta trasera |
| R3 | Relé de bocina |
| R4 | |
| R5 | |
| R6 | |
| R7 | |
| R8 | |
| R9 | Relé de alimentación de fusibles temporizados F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R1 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | |
| F5 | (5A) Lámparas interiores |
| F6 | (5A) Espejo retrovisor interior |
| F7 | |
| F8 | |
| F9 | |
| F10 | |
| F11 | |
| F12 | (40A) Desempañador de luneta trasera |
| F13 | |
| F14 | |
| F15 | |
| F 16 | |
| F17 | |
| F18 | (20A) CEKBS |
| F19 | (20A) CEKBS |
| F20 | (10A) CEKBS |
| F21 | (15A) ECU de alarma de seguridad, pantalla |
| F22 | (15A) CEKBS |
| F23 | (30A) Unidad de control eléctrico de la puerta del pasajero |
| F24 | (30A) Unidad de control eléctrico de la puerta del conductor |
| F25 | (25A) Calefactor del asiento |
| F26 | (15A) CEKBS |
| F27 | — |
| F28 | (30A) Lucas |
| F29 | (25A) Freno de estacionamiento |
| F30 | (20A)Conector eléctrico del remolque |
| F31 | (10A) CEKBS |
| F32 | — |
| F33 | (25A) Sistema de audio |
| F34 | — |
| F35 | — |
| F36 | (20A) Sistema de audio, pantalla |
| F37 | (10A)Salpicadero |
| F38 | — |
| F39 | — |
| F40 | (5A) Interruptor de luz de freno, ECU de ABS y ESP |
| F41 | — |
| F42 | (25A) Asientos eléctricos |
| F43 | (25A) Asientos eléctricos |
| F44 | (15A) Conector de alimentación de accesorios en el maletero |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | (10A) Conector de alimentación de accesorios del asiento de la segunda fila |
| F49 | (5A) Unidad de control de aire acondicionado |
| F50 | (30A) Ventanas eléctricas |
| F51 | (5A) Lampio el salón sagrado |
| F52 | (5A) Sistema de audio, cierre centralizado, sistema de advertencia de peligro |
| F53 | — |
| F54 | (10A) Fusible del encendedor de cigarrillos |
| F55 | (5A) Ventilador del sensor de temperatura interior |
| F56 | (15A) Calefacción del surtidor del lavaparabrisas izquierdo |
| F57 | — |
| F58 | (40A) Unidad de control de aire acondicionado |
En el Renault Laguna de 3.ª generación, el encendedor delantero está controlado por un fusible 54 10A.

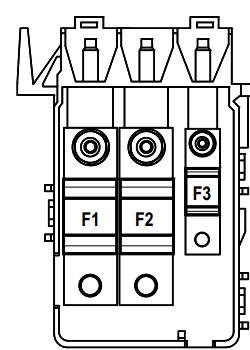

Fusibles en el maletero
Esta unidad está ubicada en el compartimiento del maletero del lado de la batería.
Esquema
- F1 – Corriente nominal al arrancador
- F2 – Unidad de corte de batería 250A
- F3 – Caja de fusibles y relés de 60A en el habitáculo
