Renault Magnum es un camión tractor de largo recorrido producido en cuatro generaciones desde 1990 hasta 2014 con diferentes cilindradas. Los más populares son los motores Renault Magnum dxi con potencias de 440, 460 y 480 CV. Con. En esta publicación mostraremos una descripción de los fusibles y relés de Renault Magnum con diagramas de bloques y su ubicación. Tenga en cuenta el fusible responsable del encendedor.
El diseño de los bloques y la finalidad de los elementos que contienen dependen del año de fabricación, generación y motor. Verifique el propósito con su descripción en la parte posterior de la cubierta protectora u otra documentación técnica.
Caja de fusibles y relés
La caja principal de fusibles y relés está ubicada en la parte superior del panel de instrumentos, en el lado del pasajero, detrás de la cubierta protectora.
Opción 1

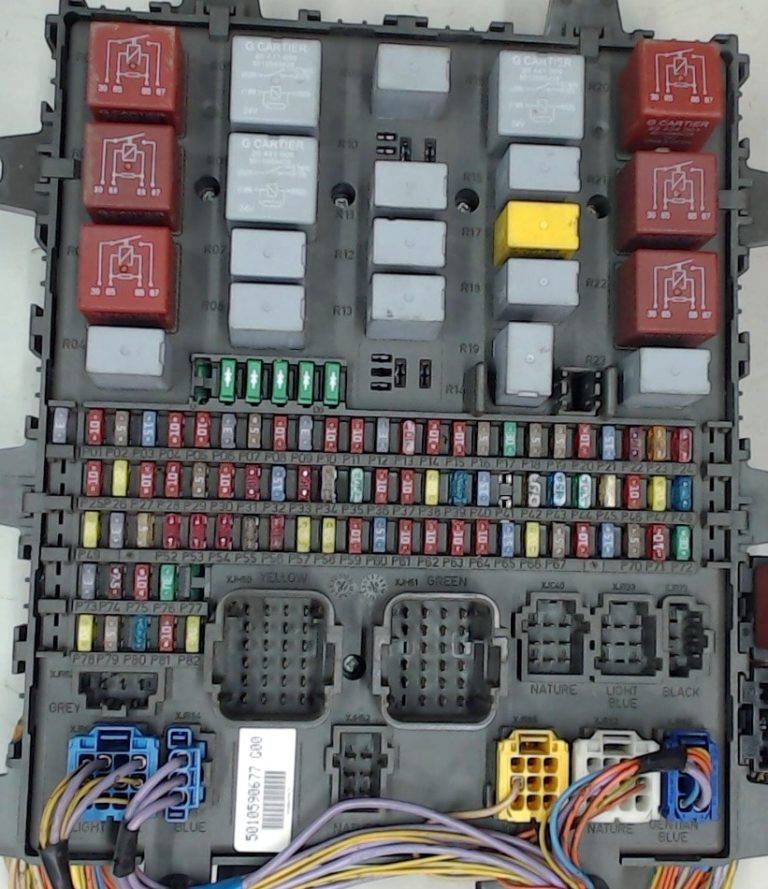

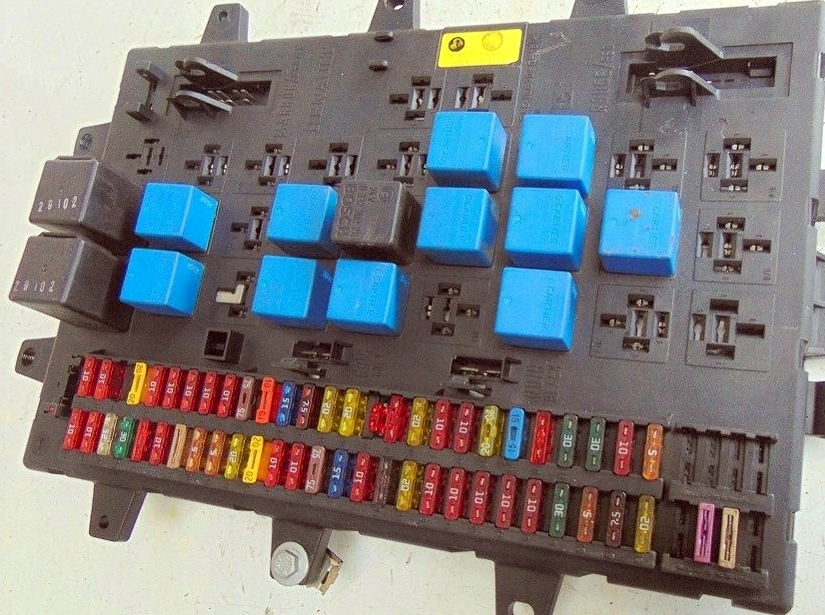

Foto – ejemplo

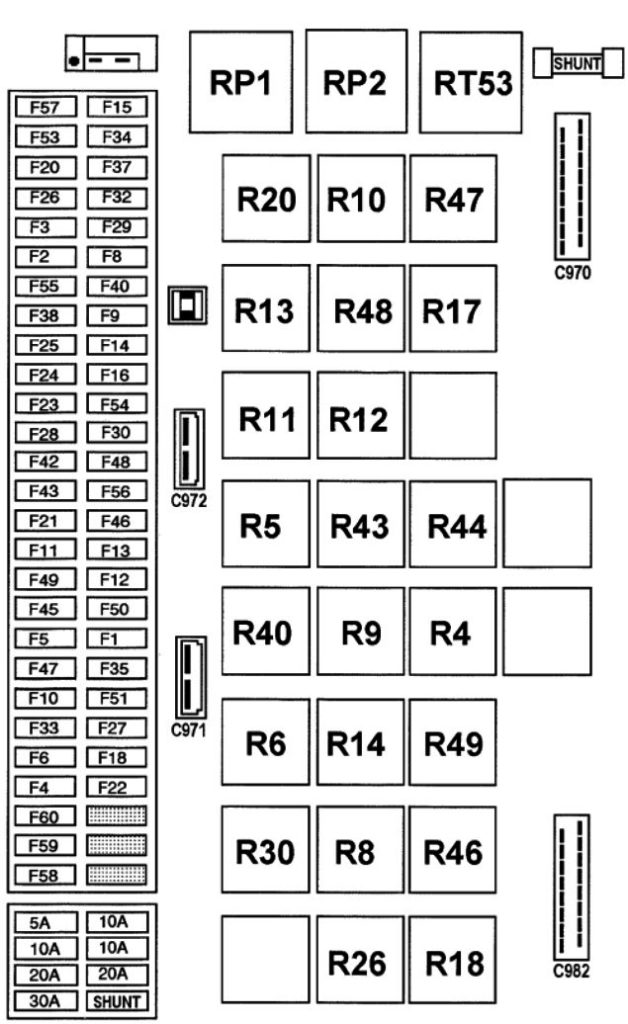

Esquema
Descripción de fusibles
| Toma de remolque de 7 pines “ABS/EBS” | F1 |
| Alimentación de los testigos de “SERVICIO” y “PELIGRO” | F1 |
| unidad de control «ABS/ASR» | F1 |
| Fusible electroválvula “ABS / ASR” (Delantero derecho / Trasero izquierdo) | F1 |
| Fusible electroválvula “ABS / ASR” (Delantero izquierdo / Trasero derecho) | F1 |
| Fusible de protección de emergencia ABS | F1 |
| fusible para la unidad de cierre del retardador eléctrico | F1 |
| Luces de estacionamiento a la derecha | F2 |
| Luces laterales derecha | F2 |
| luces de estacionamiento izquierdas | F3 |
| luces laterales izquierda | F3 |
| Fuente de alimentación para luces de estacionamiento de remolques. | F4 |
| Reserva +24 voltios (para iluminación) | F5 |
| Reserva +24 voltios (para iluminación) | F6 |
| Iluminación del panel de instrumentos | F6 |
| Cambiar iluminación | F6 |
| Luz antiniebla (o luces) | F8 |
| Faros antiniebla | F9 |
| Luz de cruce derecha | F10 |
| Luz de cruce izquierda | F11 |
| Luz de carretera izquierda | F12 |
| Luz alta derecha | F13 |
| Proyectores de largo alcance | F14 |
| Limpiaparabrisas con accionamiento por reloj | F15 |
| Dispositivo anti-robo | F 16 |
| Interruptor de luz de freno debajo del pedal del freno | F 16 |
| Luces de reversa | F 16 |
| Interruptor de emergencia “TBV” (versión RTMDR) | F 16 |
| Circuito de alimentación para indicadores del panel de instrumentos. | F 16 |
| espejos exteriores calefactables | F 16 |
| Circuito de aire acondicionado | F18 |
| Motor de accionamiento de ventilación de techo | F20 |
| Fuente de alimentación de respaldo (después del interruptor principal) | F21 |
| Calentador autónomo «D1LCC» | F22 |
| Calentador autónomo “D3LCC” (secador de pelo) | F22 |
| Calentador autónomo “Thermo 90” (húmedo) | F22 |
| Circuito de aire acondicionado | F22 |
| Dispositivo de control de ventilación | F22 |
| fusible de luz del reposapiés | F23 |
| luz del conductor | F23 |
| Lámpara para dormir | F23 |
| Pantalla inferior del sofá | F23 |
| Lámpara de techo del sofá superior. | F23 |
| Lámpara de lectura de tarjetas portátil | F23 |
| Motor de ventana del pasajero | F24 |
| Controlar el reloj del tacógrafo | F25 |
| alarma sonora | F26 |
| señal de parada | F27 |
| unidad de control «ABS/ASR» | F28 |
| Espejo retrovisor giratorio con descongelación izquierda | F29 |
| Espejo retrovisor giratorio con descongelación derecho | F29 |
| Controlar la orientación de los espejos retrovisores exteriores | F29 |
| Fuente de alimentación para elementos adicionales del tacógrafo de control. | F30 |
| Unidades de ajuste de focos | F30 |
| fusible del encendedor de cigarrillos | F30 |
| Walkie-talkie convertidor de 12 voltios (circuito de telecomunicaciones) | F30 |
| fusible de radio | F30 |
| Motor del limpiaparabrisas | F32 |
| motor del lavaparabrisas | F32 |
| motor del lavafaros | F32 |
| fusible de enchufe para diagnóstico | F33 |
| unidad de control de suspensión (6×2 / 6×4) | F33 |
| interruptor de señal de giro | F34 |
| Fuente de alimentación para memoria de radio de coche. | F34 |
| Interruptor programable (control remoto) de un calentador autónomo. | F34 |
| Fuente de alimentación de respaldo (después del contacto de bloqueo del motor de arranque). | F35 |
| unidad de control EBS | F37 |
| Conductor de elevalunas a motor | F38 |
| Fuente de alimentación de respaldo (después del interruptor principal) | F40 |
| Visualización matricial | F42 |
| unidad de control «TBV» | F42 |
| Foco de trabajo (tractor) | F43 |
| Iluminación de válvulas | F43 |
| Unidad de control de cierre centralizado | F45 |
| Pestillo eléctrico izquierdo | F45 |
| Pestillo eléctrico derecho | F45 |
| Interruptor de calefacción del motor | F46 |
| Relé de tiempo del sistema de lubricación central | F46 |
| Visualización matricial | F46 |
| ordenador de suspensión (4×2) | F47 |
| Computadora de suspensión (6×2 / 6×4) | F47 |
| Unidad de control remoto de suspensión | F47 |
| Sensor de presión del airbag del eje trasero (6×2) | F47 |
| Relé de tiempo de eje autoalineante | F47 |
| computadora «VMAC» | F48 |
| Válvulas eléctricas de freno de escape «J» | F49 |
| Refrigerador | F50 |
| Asiento del conductor con calefacción | F51 |
| Asiento del pasajero con calefacción | F51 |
| Transformador reductor (para toma de 12 voltios) | F51 |
| Toma para «SAE» | F51 |
| Energía de respaldo de video | F53 |
| Persiana delantera eléctrica | F54 |
| Estores laterales eléctricos | F54 |
| Energía de respaldo (después del contacto de bloqueo del motor de arranque) | F55 |
| Interruptor de emergencia “TBV” (versión RTMDR | F56 |
| unidad de control «TBV» | F56 |
| unidad de control EBS | F60 |
El fusible F30 es responsable del encendedor.
Los siguientes fusibles se pueden instalar por separado, fuera de la unidad:
- Bomba de inclinación de cabina – F84 40 A10
- Toma de remolque de 7 polos “ABS/EBS” – F85 20 A3
Decodificación de relé
| Relé de potencia después del contacto | RP1 |
| Relé de potencia después del contacto | RP2 |
| Palanca de presión del aceite | R4 |
| Relé de luz de estacionamiento | R5 |
| Relé para elementos de confort adicionales | R6 |
| Relé de iluminación | R8 |
| Relé de luz antiniebla | R9 |
| Relé de luz antiniebla | R10 |
| Relé de luz de cruce | R11 |
| Relé de luces altas | R12 |
| Relé de proyector de largo alcance | R13 |
| Relé de luz de freno | R14 |
| Relé de respaldo | R17 |
| Relé de parada del retardador eléctrico | R18 |
| Relé de descongelación del espejo retrovisor | R20 |
| Relé de pastillas de freno | R26 |
| Relé de freno de escape «J» | R30 |
| Relé de respaldo (para conexiones futuras) | R40 |
| Relé de respaldo (para conexiones futuras) | R43 |
| Relé de potencia para unidad de control “VMAC” | R44 |
| Relé del compresor del aire acondicionado | R46 |
| Relé de respaldo | R47 |
| Relé de respaldo | R48 |
| Relé de aire acondicionado | R49 |
| Relé de sincronización para lavafaros | RT53 |
| Relevo de arranque | CE112 |
| Relé de calefacción del motor | CE20 |
| Relé de válvula solenoide “ABS / ASR” (Delantera izquierda / Trasera derecha) | R15 |
| Relé electroválvula “ABS / ASR” (Delantera derecha / Trasera izquierda) | R16 |
| Relé de protección de emergencia ABS | R19 |
| Relé de parada de emergencia del eje autoalineante | R21 |
| Relé de parada del motor (vuelco de cabina) | R23 |
| Relé de inclinación de la cabina | RP45 |
Opcion 2

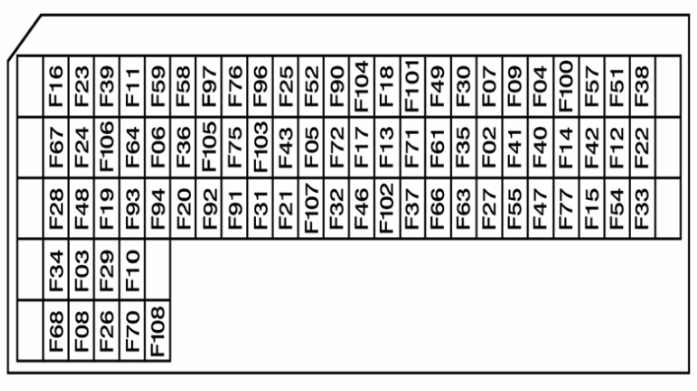

Diagrama de fusibles
Propósito de los fusibles
| Pantalla de información principal | F03 7.5A |
| Relé de seguridad y permiso de inclinación de cabina. | |
| Relé de alimentación del motor de inclinación de la cabina | |
| Pantalla de información principal | F04 5A |
| Motor de la bomba del lavafaros | F05 30A |
| Pantalla de información principal | F06 5A |
| Tacógrafo | |
| ECU de control del vehículo | F07 5A |
| Pantalla de información principal | F08 5A |
| ECU del inmovilizador del motor | |
| ECU de alarma | |
| ECU de cierre centralizado de puertas | |
| ECU de control de producción de aire | |
| Carrocero mediante acuerdo previo de control ECU | F09 5A |
| ECU del aire acondicionado | F10 30A |
| Unidad de control del retardador hidráulico | F11 10A |
| Unidad de control del retardador eléctrico | |
| ECU de cambio de marchas | F12 15A |
| ECU de transmisión automática | |
| ECU de control de iluminación y alarma | F13 20A |
| Relé de retardo del motor del limpiaparabrisas | |
| Motor de la bomba del lavaparabrisas | |
| Limpiaparabrisas del motor de accionamiento | |
| Encendedor | F14 15A |
| Toma de diagnóstico del coche | F15 5A |
| Conector de recuperación de datos del vehículo | |
| Control de selección | F16 10A |
| Luz de advertencia de bloqueo del diferencial del eje transversal | |
| Electroválvula de bloqueo de la rueda trasera | |
| Electroválvula de toma de fuerza nº 1 | |
| Electroválvula de acoplamiento de la TDF nº 2 | |
| Electroválvula de acoplamiento de la TDF nº 3 | |
| Electroválvula de bloqueo del diferencial central | |
| faro de luz alta | F17 10A |
| bocina electrica | F18 10A |
| Corneta de aire | |
| ECU del aire acondicionado | F19 5A |
| Radio | F20 10A |
| ECU de alarma | |
| ECU de cierre centralizado de puertas | |
| Conector final ABS/EBS | F21 20A |
| Una luz superior en el lado del conductor | F22 10A |
| Luz de techo única, lado del pasajero | |
| Luz superior derecha (puerta) | |
| Foco de lectura del conductor | |
| Luz de lectura del pasajero delantero | |
| Iluminación de la litera superior | |
| Luz superior izquierda (puerta) | |
| Iluminación superior izquierda (atmósfera) | |
| Iluminación superior derecha (atmósfera) | |
| Iluminación superior de dos niveles | |
| Iluminación del lado del conductor | |
| Iluminación de escalón para el acompañante | |
| Sensor de ángulo de bloqueo del eje de dirección | F23 5A |
| Sensor de ángulo de bloqueo del eje de dirección | |
| Unidad de control de suspensión neumática | |
| ECU del eje de dirección | |
| Resistencia del calentador de combustible No. 2 | F24 20A |
| Fuente de alimentación disponible (equipo en icono de advertencia de tráfico) | F25 10A |
| Fuente de alimentación disponible (iluminación) | |
| Testigo de equipo en posición desbloqueada | |
| Equipo de señal de información luminosa. | |
| Conector de remolque de 15 pines | |
| Fuente de alimentación disponible (después del encendido) | F26 15A |
| Motor de elevalunas de la puerta del conductor | F27 20A |
| Motor de elevalunas de la puerta del pasajero | |
| Sistema de control de frenos EBS | F28 20A |
| Selector de transmisión automática | F29 10A |
| Interfaz de control de la ECU a bordo | |
| ECU de control de iluminación y alarma | F30 30A |
| ECU de control de temperatura de la cabina | F31 20A |
| ECU de alarma | |
| Calentador adicional aire/agua | |
| Calentador adicional aire/aire | |
| ECU del aire acondicionado | |
| Fuente de alimentación disponible (después del interruptor principal) | F32 10A |
| Motor de inclinación de la cabina | F33 30A |
| Interfaz de control de la ECU a bordo | F34 3A |
| ECU de control de iluminación y alarma | F36 10A |
| Convertidor de voltaje (24V / 12V – 15A) para sistema de comunicación de audio | F37 10A |
| Radio | |
| Lámpara de advertencia de luces de advertencia adicionales | F38 10A |
| Foco de trabajo | |
| ECU de control del vehículo | F39 15A |
| Resistencia de deshielo del espejo retrovisor izquierdo | |
| Resistencia de descongelación del espejo retrovisor derecho | |
| Relé de potencia para espejo retrovisor giratorio y calefactable | |
| Relé de control de descongelación del parabrisas | |
| ECU de control del motor | F40 30A |
| Inicio | |
| Relevo de inicio | |
| Relé de calefacción de aire | |
| Electroválvula de freno motor n° 1 | |
| Electroválvula del freno de escape | |
| Cambiar el rango de la válvula solenoide | |
| Válvula de control del divisor eléctrico | |
| Válvula solenoide de control de velocidad del ventilador de refrigeración del motor | |
| Inicio | F41 15A |
| Relevo de inicio | |
| Electroválvula de freno motor n° 1 | |
| Electroválvula n° 2 del freno motor | |
| Electroválvula del freno de escape | |
| Cambiar el rango de la válvula solenoide | |
| Válvula de control del divisor eléctrico | |
| Relé de calefacción de aire | F42 10A |
| Válvula solenoide de control de velocidad del ventilador de refrigeración del motor | |
| Toma de 24 V. | F43 15A |
| Toma de diagnóstico de transmisión automática | |
| Baliza giratoria nº 1 | F46 15A |
| Baliza giratoria nº 2 | |
| Relé de alimentación de baliza | |
| ECU de control de producción de aire | F47 7.5A |
| Control de retención del freno | F48 3A |
| Sistema de control de frenos EBS | |
| Unidad de control de suspensión neumática | F49 5A |
| ECU de gestión de energía del vehículo (ADR) | |
| ECU del eje de dirección | F51 5A |
| Selector de transmisión automática | F52 10A |
| ECU del inmovilizador del motor | |
| Control de parada de emergencia de la cabina | |
| ECU de control del vehículo | |
| Después de encender el encendido, el relé de potencia No. 1 | |
| Después de encender el encendido, el relé de potencia No. 2 | |
| Después de encender el encendido, el relé de potencia No. 3 | |
| Relé de alimentación accesorio n.º 1 | |
| Relé de alimentación accesorio n.º 2 | |
| Relé de tierra del alternador (ADR) | |
| Resistencia de tensión del circuito del generador. | |
| Toma de diagnóstico del coche | |
| ECU de control a bordo | F54 10A |
| Unidad de control del retardador hidráulico | F57 10A |
| Control de parada de emergencia de la cabina | F58 3A |
| Relé de tierra del alternador (ADR) | |
| Preparación previa de la unidad de control a bordo (ECU) | F59 10A |
| Control de retención del freno | |
| Relé de luz de marcha atrás | |
| Convertidor de voltaje (24V/12V) para paquete IT | F61 15A |
| Toma de 24 V. | F63 15A |
| Conector de remolque de 15 pines | F64 10A |
| Iluminación de instrumentos | F66 10A |
| Rejilla de iluminación frontal | |
| Motor de ventilación del techo | |
| ECU de cambio de marchas | F67 10A |
| ECU de transmisión automática | |
| Convertidor de voltaje (24V / 12V – 10A) para sistema de comunicación de audio | F68 20A |
| Convertidor de voltaje (24V / 12V – 15A) para sistema de comunicación de audio | |
| Convertidor de tensión (24V/12V) – Tomas empotrables de 12 y 24 Voltios | |
| Compartimento frigorífico | |
| Refrigerador | |
| Toma adicional de 24 V | |
| Conector final ABS/EBS | F70 10A |
| Fuente de alimentación disponible (después del encendido) | F71 15A |
| Luces altas, luces altas | F72 10A |
| Luces de cruce | |
| Fuente de energía disponible (información del generador, motor en marcha) | F75 15A |
| Asiento derecho calefaccionado | |
| Asiento calefactable izquierdo | |
| Servicio de auto | F76 10A |
| Calentador adicional aire/aire | |
| Relé de tierra del alternador (ADR) | |
| Electroválvula adicional calentador aire/agua | |
| Fuente de alimentación disponible (después del interruptor principal) | F77 15A |
| Control de iluminación y alarma. | F90 3A |
| Relé de alimentación de la luz antiniebla trasera | |
| Relé de luces altas | |
| Relé de alimentación de luces antiniebla | |
| Interruptores de relé de luz nocturna | |
| Relé para apagar las luces antiniebla cuando las luces altas están encendidas | |
| Luz de gálibo nº 1 | F91 10A |
| Lámpara de distancia al suelo nº 2 | |
| Luces laterales/laterales delanteras izquierdas | |
| Luz lateral derecha nº 3 | |
| Luces de posición derecha No. 4 | |
| Luces laterales/laterales traseras derechas | |
| Luces laterales/techo del lado izquierdo | |
| Luces de estacionamiento izquierdas antideslumbrantes | |
| ECU de gestión de energía del vehículo (ADR) | |
| Luces laterales/laterales delanteras derechas | F92 10A |
| Luces del lado izquierdo No. 1 | |
| Luces laterales LG No. 2 | |
| Luces laterales LG No. 3 | |
| Luces laterales LG No. 4 | |
| Luces laterales/laterales traseras izquierdas | |
| Luces laterales/techo del lado izquierdo | |
| Luces de posición brillantes a la derecha con revestimiento antideslumbrante | |
| Fuente de alimentación disponible (luces traseras derechas) | F93 10A |
| Conector de remolque de 15 pines | |
| Fuente de energía disponible (luz(es) trasera(s) izquierda(s)) | F94 10A |
| Conector de remolque de 15 pines | |
| Instrumentos y controles de iluminación nocturna. | F96 3A |
| Fuente de alimentación disponible (luz nocturna) | F97 5A |
| Luces altas, luces altas | F100 15A |
| Faros antiniebla | |
| faro de luz alta | |
| Luces de cruce | |
| luz antiniebla izquierda | |
| luces antiniebla derechas | |
| Faros antiniebla | F101 10A |
| Luz trasera antineblina | |
| Luz trasera antineblina | |
| Conector de remolque de 15 pines | |
| Pantalla de información principal | F102 10A |
| Luz de carretera derecha | |
| Luz de carretera izquierda | |
| Fuente de alimentación disponible (información de devolución) | F103 10A |
| Control de freno inverso | |
| Luces de reversa | |
| Luces de reversa | |
| Cuerno exterior | |
| Conector de remolque de 15 pines | |
| luces de freno izquierdas | F104 10A |
| luces de freno derechas | |
| Conector de remolque de 15 pines | |
| Sensor de concentración de gas óxido de nitrógeno | F107 10A |
| Módulo de bomba de control de AdBlue | |
| Válvula solenoide de derivación de agua del motor | |
| Aire/calentador adicional | F108 20A |
El fusible número 14 de 15 A es el responsable del encendedor.
Designación del relé
| Después de encender el encendido, el relé de potencia No. 1 | R01 |
| Después de encender el encendido, el relé de potencia No. 2 | R02 |
| Después de encender el encendido, el relé de potencia No. 3 | R03 |
| Relé de potencia para espejo retrovisor giratorio y calefactable | R04 |
| Relé de potencia controlado por generador (motor en marcha) | R05 |
| Relé lateral derecho e izquierdo/relé de alimentación de luz lateral | R06 |
| Interruptores de relé de luz nocturna | R07 |
| Relé de luces altas | R08 |
| Relé de tierra del alternador (ADR) | R09 |
| Relé de alimentación del calentador auxiliar | R10 |
| Relé de seguridad y permiso de inclinación de cabina. | R11 |
| Relé lateral derecho e izquierdo/Relé de alimentación para luces laterales y luces laterales (remolque y carrocería) | R12 |
| Relé de alimentación de la luz de freno | R13 |
| Relé de luces altas | R14 |
| Relé de retardo del motor del limpiaparabrisas | R15 |
| Relé de alimentación de la ECU de la transmisión automática | R16 |
| Relevo de inicio | R17 |
| Relé de alimentación de la luz antiniebla trasera | R18 |
| Relé de potencia de suspensión neumática | R19 |
| Relé de potencia de la ECU del motor y del automóvil | R20 |
| Relé de alimentación accesorio n.º 1 | R21 |
| Relé de alimentación accesorio n.º 2 | R22 |
| Relé de alimentación de luces antiniebla | R23 |
Algunos modelos tienen fusibles adicionales de alta potencia en la tapa de la batería.
