Renault Megane 2ª generación se fabricó en 2002, 2003, 2004, 2005, 2006, 2007, 2008 y 2009 con carrocería hatchback, sedán y familiar. El sedán se ensambló en una planta en Turquía, y el resto de modificaciones en Francia. En algunos países, las camionetas Megane 2 se vendieron con un nombre diferente: Megane Grand Tour. Mostraremos dónde se encuentran las cajas de fusibles y relés en el Renault Megane de segunda generación y cómo llegar a ellas. Además, fotos de cajas y diagramas con una descripción del propósito de los elementos, notamos por separado el fusible del encendedor de cigarrillos.
El diseño de las cajas y el número de elementos pueden diferir de los mostrados y dependen del año de fabricación y del nivel de equipamiento. Los diagramas actuales deben estar marcados en la parte posterior de la cubierta protectora de la unidad.
Esquema fusibles diagrama caja fusibles Renault Megane 2
Debajo del capó del Renault Megan de segunda generación hay 3 cajas de fusibles.

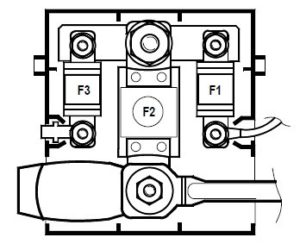

Esta unidad está ubicada en el terminal positivo de la batería.
- 30A – Unidad de control electrónico en la cabina
- 350 A – para un automóvil con motor de gasolina, un generador, 400 A – para un automóvil con motor diesel – Unidad de conmutación del compartimiento del motor
- 30A – Unidad de conmutación del compartimiento del motor
Caja fusibles Renault Megane 2
Instalado en el lado izquierdo del compartimiento del motor. Cerrado con una funda protectora.
En una versión, quitando la tapa se accede a la caja donde es posible sustituir el fusible en otra, la caja se colocará en otra carcasa y el acceso será difícil.

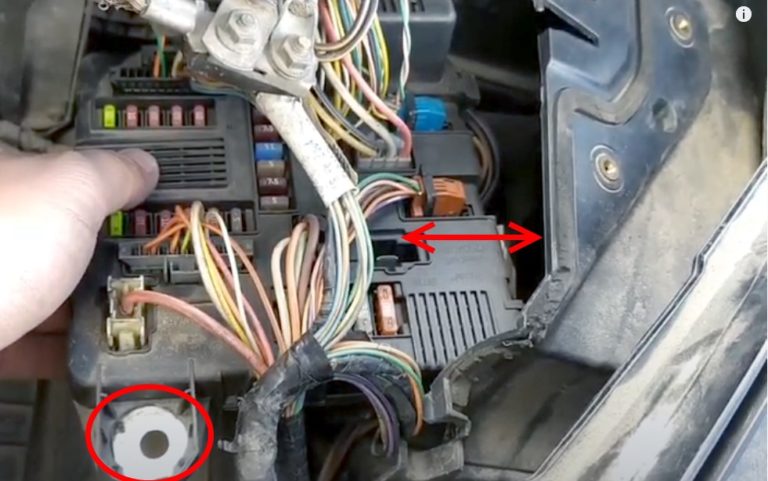

Cómo llegar a la caja de fusibles debajo del capó Renault Megan 2

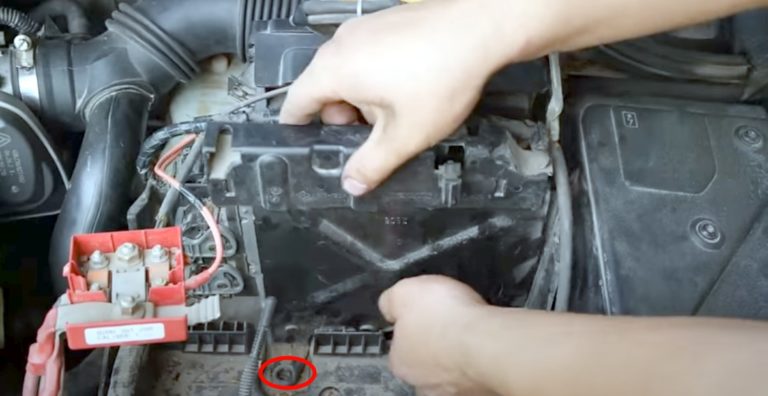

Primero debe quitar la batería y desatornillar los sujetadores de su soporte para llegar a la ECU.
Luego desenroscamos su sujeción y lo movemos hacia un lado. Retiramos el conducto de aire, cerca del radiador, y levantamos el soporte de la ECU.

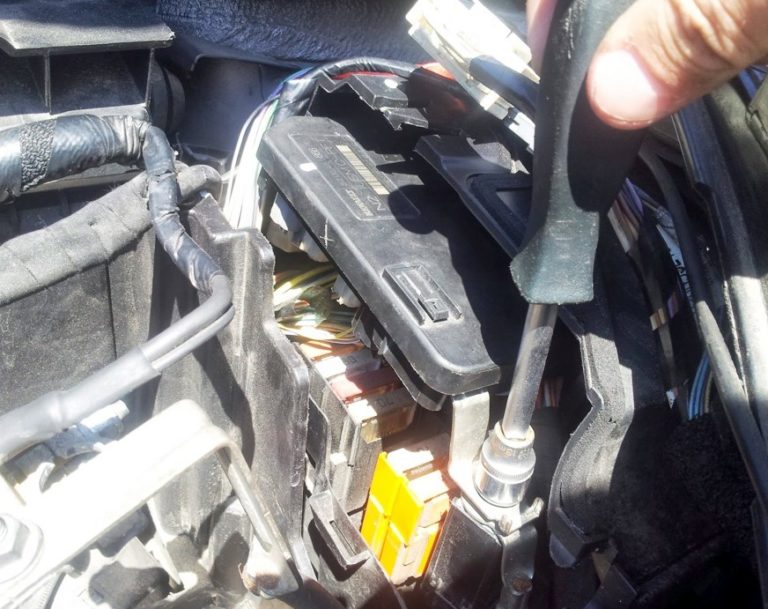

En la caja misma, quita el perno. Y ahora podemos empujar la caja . Recuerde desconectar los chips de alimentación.
Tipo 1

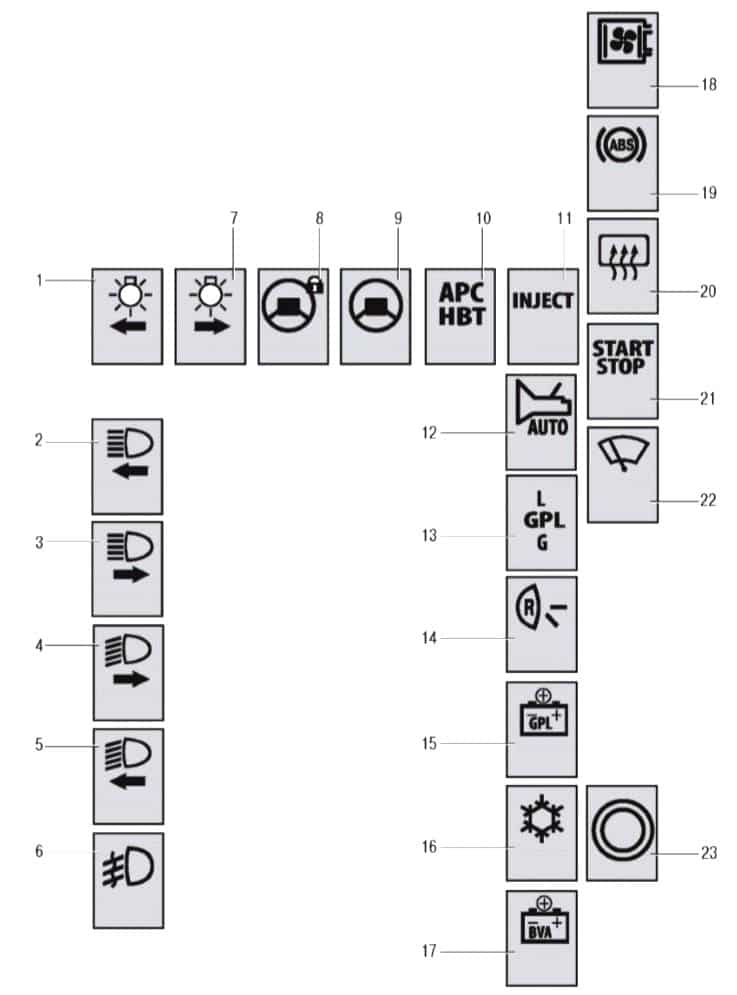

Diagrama fusibles Megane 2
| 1 | 7.5A Lámpara de luz de posición del faro izquierdo, encendedor de cigarrillos, interruptor de alarma y cierre centralizado, control del alcance de los faros, unidad de control de calefacción (aire acondicionado) y ventilación |
| 2 | 10A Luz de carretera, faro izquierdo |
| 3 | 10A Luz de carretera, faro derecho |
| 4 | 10A Luz de cruce para el faro derecho, sensores de altura de la carrocería delanteros y traseros, control del alcance de los faros, motor de control del alcance de los faros derecho |
| 5 | 10A Luz de cruce faro izquierdo motor corrector faro izquierdo |
| 6 | 20A Faros antiniebla |
| 7 | 7.5A Lámpara de luz de cruce para el faro derecho, lado derecho, indicador de posición del selector de una transmisión automática, unidad de control para elevalunas de todas las puertas |
| 8 | 15A Bloqueo eléctrico del dispositivo antirrobo de la columna de dirección |
| 9 | 5A Módulo de airbag del conductor, dirección asistida eléctrica |
| 10 | 7.5A Indicador de posición del selector de transmisión automática, toma de diagnóstico |
| 11 | 5A Electro mecanismo antirrobo de la columna de dirección |
| 12 | 5A Transmisión automática |
| 13 | 10A Unidad de control para el sistema de suministro de gas licuado |
| 14 | 10A Luces de marcha atrás |
| 15 | 20A Relé electroválvula GLP |
| 16 | Embrague Electromagnético Compresor 10A A/C |
| 17 | Reserva 10A |
| 18 | Ventilador de refrigeración del motor eléctrico 40A |
| 19 | Centralita ABS 25A |
| 20 | 30A Cristal del portón trasero calefactable |
| 21 | Relé de arranque 25A |
| 22 | Motor limpiaparabrisas 25A |
| 23 | Reserva 25A |

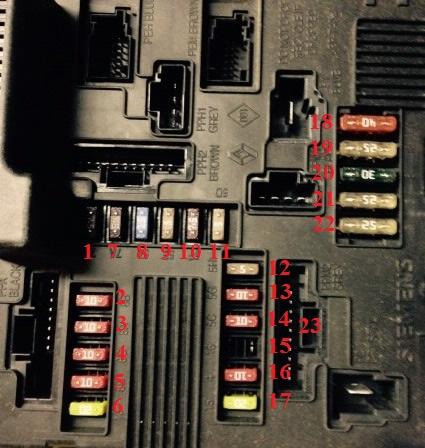

Tipo 2
| 1 | 10A Fusible para luces del lado derecho (172-226) – interruptor para control de velocidad (1081) – interruptor para estabilización de la trayectoria de viaje (1106) – indicador de posición de la palanca selectora de la transmisión automática (1129) – interruptor para calefacción asiento izquierdo (1514) – interruptor calefacción asiento derecho (1513) – interruptor capota dura |
| 2 | 10A Fusible para lámparas izquierdas de la luz de posición de la unidad central de comunicación electrónica (173-227) – encendedor de cigarrillos (101) – interruptores para cerraduras eléctricas de puertas y alarma (1391) – interruptor de control del alcance de los faros (1390) – panel de control de clima (319) – sistemas de audio (281 ) – pantalla multifunción (653) – unidad central de comunicación electrónica |
| 3 | 10A Fusible faro derecho (luz baja) (226) – sensor de altura trasero (1372) – sensor de altura delantero (1373) – interruptor de control del alcance de los faros (1360) – motor de control del alcance de los faros derecho (538) |
| 4 | 10A Fusible faro izquierdo (luz de cruce) (227) – motor corrector faro izquierdo (537) |
| 5 | Fusible 20A faros antiniebla derecho e izquierdo (176-177) |
| 6 | 10A Fusible faro izquierdo (luz larga) |
| 7 | Fusible 10A para el faro derecho (luz larga) |
| 8 | Fusible 25A para ABS ECU (113) o ESP (1094) |
| 9 | Motor limpiaparabrisas 25A |
| 10 | 5A Circuito de fusibles “+” después de encendido en airbags y dirección asistida eléctrica (756-1232) |
| 11 | Fusible 15A para bloqueo eléctrico de la columna de dirección |
| 12 | Reservar |
| 13 | Reservar |
| 14 | 15A Sistema de inyección, Relé de protección |
| 15 | Reserva 10A |
| 16 | 5A AKP |
| 17 | 7.5A Fusible ‘+” después de encendido en el habitáculo: indicador de posición de la palanca selectora (1128) – interruptor de modo de cambio de la caja de cambios automática (129) – interruptor del limitador de velocidad (1081) – mandos del instructor en un coche de entrenamiento (459) – fusible del habitáculo y caja de relés (260) – relé de calefacción auxiliar 1 (1067) – relé de calefacción auxiliar 2 (1088) – toma de diagnóstico (225) – micrófono de diadema ‘libre |
| 18 | 5A Bloqueo eléctrico de la columna de dirección |
| 19 | 10A Luces de marcha atrás |
| 20 | 20A Relé de calentamiento de combustible |
| 21 | Bomba de lavado de combustible 15A |
| 22 | Embrague de compresor de aire acondicionado 10A |
| 23 | 30A Elementos calefactores luneta trasera |

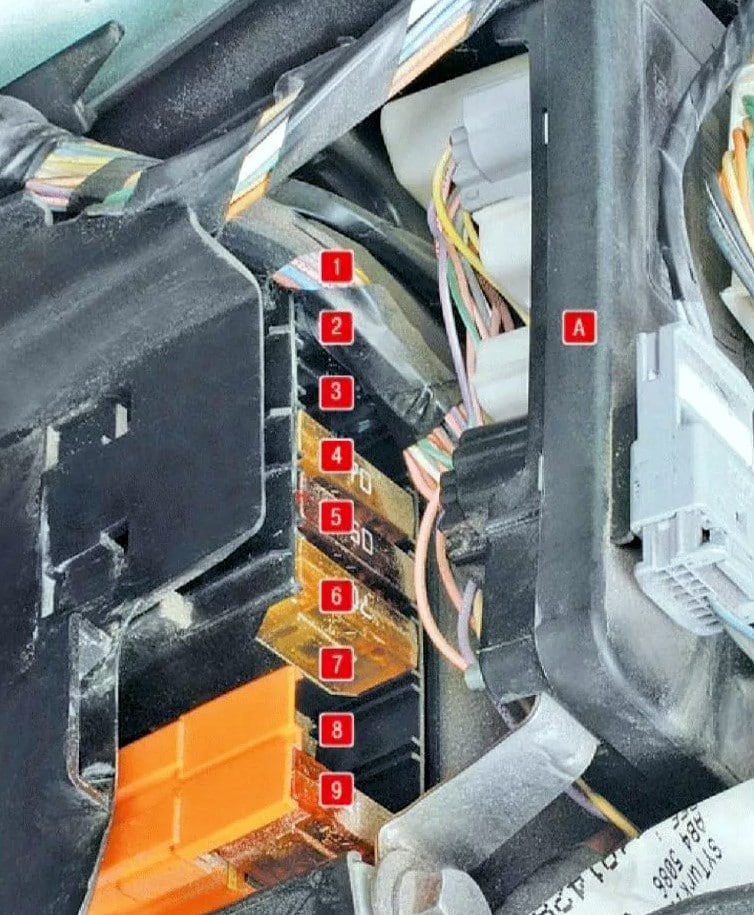

Caja de fusibles de potencia

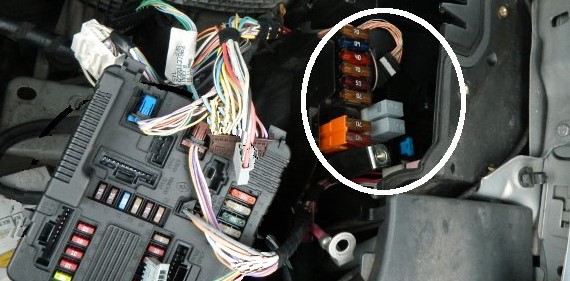

Ubicado debajo de la caja de cableado.
| 1 | 70A Relé calefacción adicional 2 |
| 2 | 60A Bloque de montaje de fusibles y relés del habitáculo / 70A Bujías incandescentes |
| 3 | 40A Relé calefacción adicional 1 |
| 4 | Dirección asistida eléctrica 70A |
| 5 | Centralita ABS 50A |
| 6 | 70A Bloque de montaje para fusibles y relés en el habitáculo |
| 7 | 20A Relé de calefacción del filtro de combustible diésel |
| 8 | 70A Centralita de prearranque calefacción |
| 9 | 70A Relé calefactor auxiliar 2 |

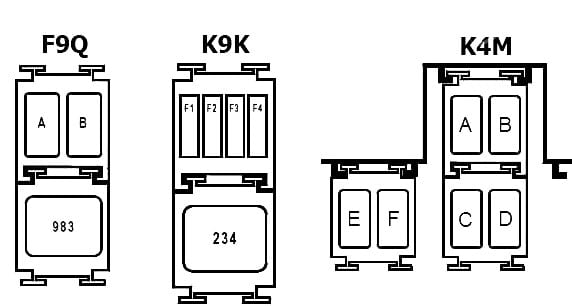

Elementos adicionales
Se pueden instalar componentes adicionales cerca de la caja de fusibles de alimentación.
| motor F9Q | |
| A | F9Q: calentador diésel 20A |
| B | F9Q814: 20A Bomba de refrigerante eléctrica |
| 983 | F9Q814: 50A Relé alimentación centralita inyección |
| motor K9K | |
| F1 | No utilizado |
| F2 | No utilizado |
| F3 | No utilizado |
| F4 | 15A + fuente de alimentación del relé del inyector principal (protección de la fuente de alimentación del medidor de flujo de aire) |
| 234 | K9K724: 40A 460W Relé del ventilador de refrigeración del motor (con aire acondicionado) |
| 234 | K9K732: 50A 550W Relé del ventilador de refrigeración del motor (con aire acondicionado) |
| motor K4M | |
| A | Bomba de combustible 20A |
| B | Apagado de la bomba de combustible GLP 20A |
| C | Electroválvula 20A GLP |
| D | Tanque de GLP 20A |
| mi | 20A Electroválvula de expansión de gas |
| F | No utilizado |
Algunos elementos se montan fuera de las unidades anteriores, por ejemplo, una bomba de lavado de faros y otros.
Compartimiento de pasajero

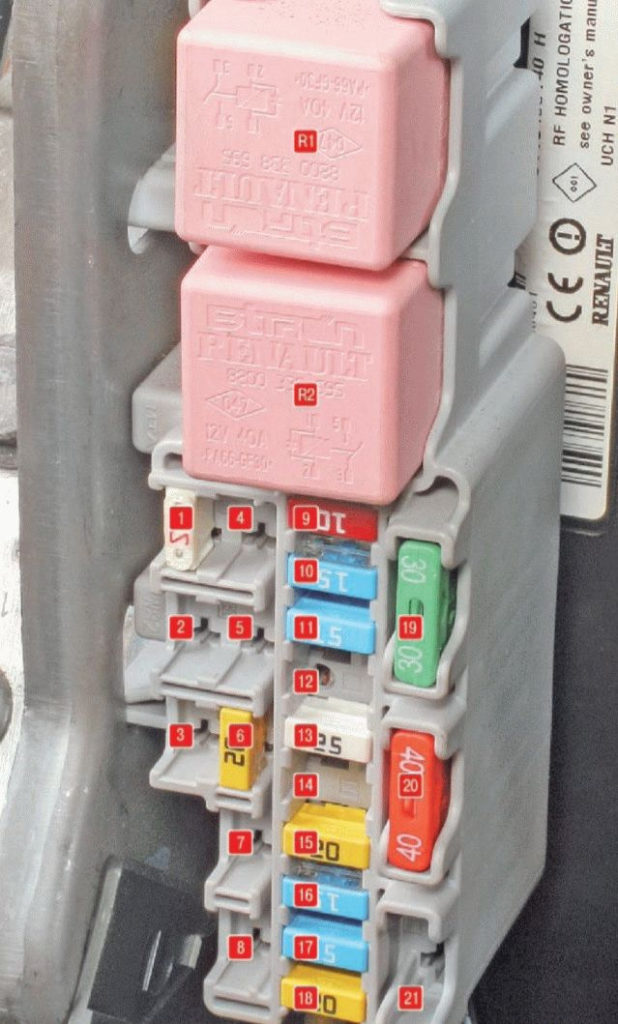

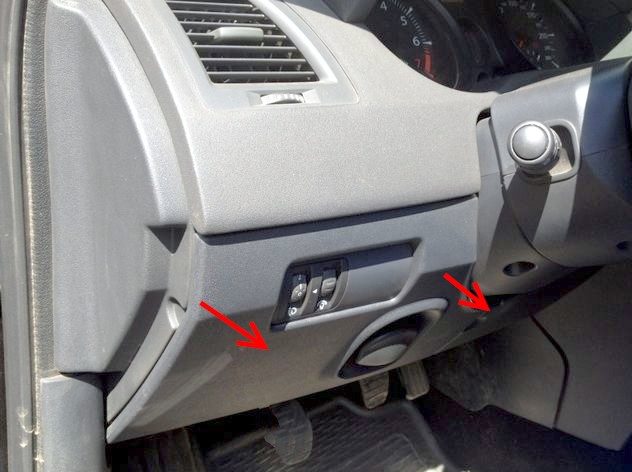

La caja de fusibles principal del habitáculo se encuentra en la parte inferior izquierda del salpicadero, detrás de la tapa protectora.

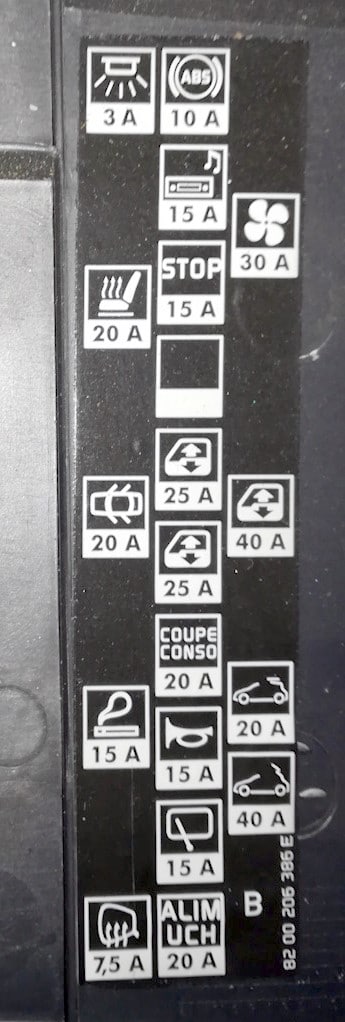

En su reverso habrá información actualizada con una decodificación del esquema.
| 1 | Reservar |
| 2 | Reservar |
| 3 | Reservar |
| 4 | 3A Motor del ventilador y sensor de temperatura interior, espejo retrovisor interior, sensores de lluvia y luz |
| 5 | 20A Asientos del conductor y del pasajero delantero con calefacción |
| 6 | Cerraduras eléctricas 20A para todas las puertas |
| 7 | Encendedor de cigarrillos 15A |
| 8 | Retrovisores exteriores calefactables de 7,5 A |
| 9 | Centralita ABS 10A |
| 10 | 15A Unidad principal del sistema de audio, computadora de a bordo, motor eléctrico para lavafaros, parabrisas y vidrio de portón trasero (hatchback, camioneta), calefacción de combustible (motor K9K), unidad de control para calefacción (aire acondicionado) y ventilación interior, alarma unidad de control |
| 11 | 15A Luz de freno |
| 12 | Reservar |
| 13 | 25A Motor elevalunas puerta conductor |
| 14 | Elevador de puerta de pasajero delantero de vidrio de motor 25A |
| 15 | 20A Cuadro de instrumentos, accionamiento eléctrico de retrovisores exteriores |
| 16 | 15A Bocina, conector de diagnóstico, motor de limpiaparabrisas eléctrico |
| 17 | 15A Motor del limpiaparabrisas de la puerta trasera |
| 18 | 20A Unidad de control para equipo eléctrico del habitáculo, relé de equipo adicional |
| 19 | Motor eléctrico 30A para calefacción (aire acondicionado) y ventilación interior |
| 20 | 40A Motores eléctricos puertas traseras de cristal |
| 21 | 20A 40A Motor de techo corredizo eléctrico, techo plegable eléctrico |
| R1 | Relé para motores eléctricos elevacristales de todas las puertas |
| R2 | Accesorios para relés |
El fusible número 7 de 15A es el responsable del encendedor de cigarrillos.
Debajo del panel, se pueden instalar relés individuales fuera de esta caja, por ejemplo, en el soporte del pedal del acelerador # 1524-40A – Luz de freno controlada por ESP ECU o relé de calefacción auxiliar – en el lado izquierdo de la unidad de ventilación del habitáculo.
