Esquema fusibles Megane 3

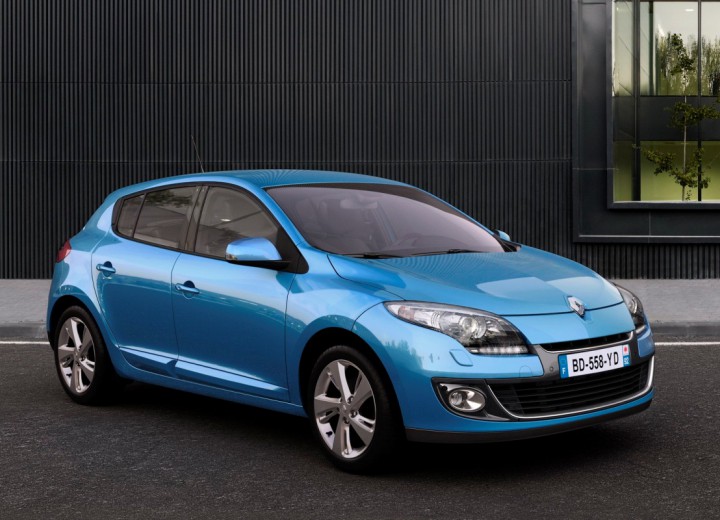

La generación Renault Megane 3  se fabricó en 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 y 2016. Durante estos 9 años, el coche se rediseñó 2 veces. Las opciones de carrocería más comunes son la camioneta y el hatchback de 5 puertas, aunque también hay cupés y sedán en el mercado (bajo una marca separada de Renault Fluence). Describiremos el propósito de los relés y fusibles en Renault Megane 3, mostraremos dónde se encuentran los bloques y sus circuitos.

Caja de fusibles interior Renault Mégane 3

Unidad principal

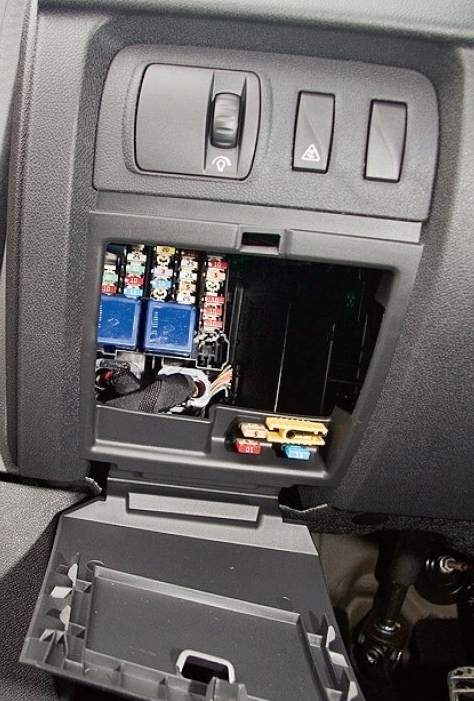

Se encuentra en el panel de instrumentos, a la izquierda.

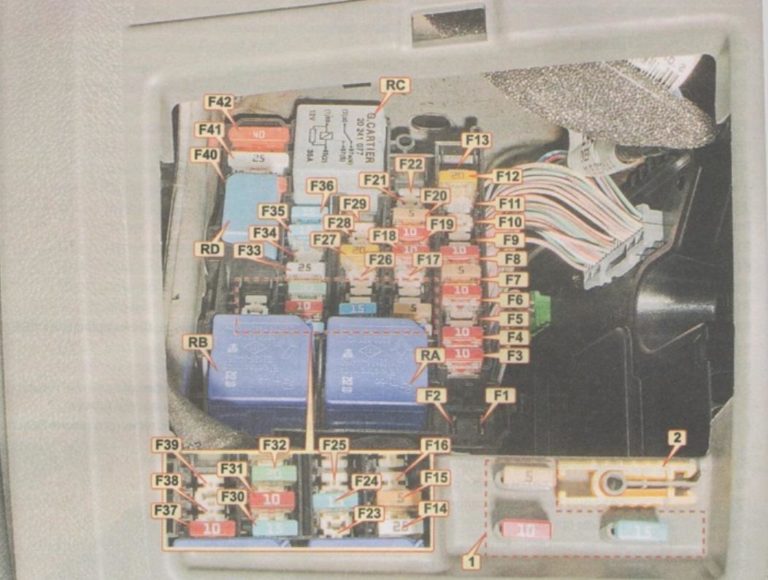

Foto – esquema

Objetivo

F1reservar
F2reservar
F3encendedor de cigarrillos 10A
F4Salida trasera 10A
F5Toma 10A en maletero
F6sistema de audio 10A
F7Retrovisores exteriores calefactables eléctricamente 5A
F8Arandela de vidrio 10A, alarma de puerta abierta
F9Freno de estacionamiento automático 30A
F10Escudo de salpicadero 10A
F11Asiento eléctrico de 25 A, interruptores de la columna de dirección
F12Calefacción eléctrica del asiento del pasajero 20A
F13reservar
F14Elevalunas eléctrico 25A, puerta del acompañante
F15Interruptor de luz de freno 5A, sensor de posición del pedal de freno, centralita ABS/ESP
F 1625A elevalunas eléctrico puerta trasera derecha
F1725A elevalunas eléctrico puerta trasera izquierda
F1810A Luz de guantera, luz del maletero izquierdo, luces de las puertas, luces de los espejos de la visera, sensor de lluvia
F19Reloj 10A, indicador temperatura exterior, testigo cinturón, conector audio
F20Unidad de control de clima 5A
F21Lámparas de espejo 3A en parasoles
F22Pantallas interiores 3A, sensor de lluvia y luz
F23Enchufe de remolque 20A
F2415A UCH
F25Espejo retrovisor interior 3A
F2610A sistema de navegación, cambiador de CD, sistema de audio
F27Sistema de audio 20A, unidad de control del freno de estacionamiento
F28reservar
F29reservar
F3015A UCH, intermitentes
F3110A UCH
F32Elevalunas eléctrico 30A puerta del conductor
F3325A UCH, cierre centralizado
F34Computadora de multiplexación de puerta de pasajero 30A
F35Reloj de 15 A, indicador de temperatura exterior, pantalla de teléfono
F36Conector de diagnóstico 15A, relé de bocina, unidad de control de alarma, sirena
F37Señales de freno 10A, unidad de control eléctrica
F38Freno de estacionamiento automático 30A
F39Ordenador de techo descapotable 30A
F40Ventilador de aire acondicionado 40A
F41Techo corredizo eléctrico 25A
F42Luneta trasera térmica 40A
  • RA 70A – Relé de alimentación (+batería) con retardo de desconexión (sin apagado en el arranque)
  • RB 70A – relé de potencia (+ batería) con retardo de apagado (con apagado en el arranque)
  • RC 40C – relé luneta trasera térmica
  • RD 20A – relé de bocina

El fusible número 3 es responsable del encendedor de cigarrillos delantero y el fusible número 3 es responsable del enchufe trasero: 4 clasificaciones para 10A.

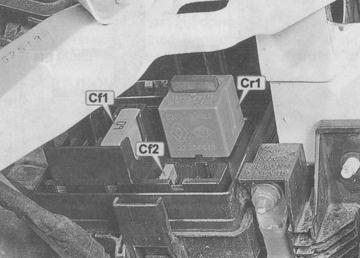

Relés adicionales

Un relé «+» separado, cuando el motor está funcionando a 40 A, se puede ubicar debajo del asiento del pasajero. Por lo tanto, se pueden ubicar un par de relés de calefacción adicionales en el bloque de calefacción de la consola central.

Bloques bajo el capó

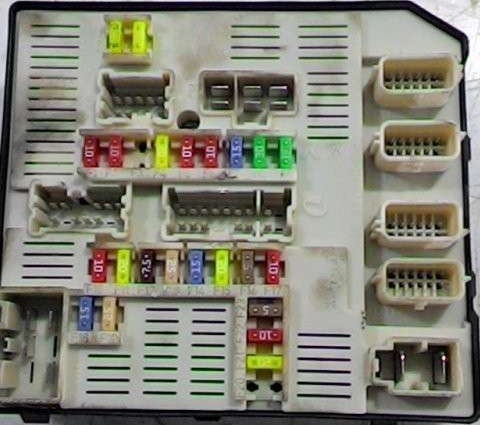

Unidad de protección y conmutación

La unidad está ubicada en la unidad de conmutación del motor (en el compartimiento del motor).

Esquema

Descripción

  1. 10A – Luz de gálibo (faro derecho, luz trasera derecha, faros), luces de la matrícula, luz del encendedor, luces del interruptor de las ventanas eléctricas, sistema de audio, unidad de control del sistema de navegación, teclados del sistema multimedia
  2. 10A – Luz marcadora (faro izquierdo, luz trasera izquierda), luz trasera izquierda
  3. 15A – Bomba lavafaros
  4. 20A – Faros antiniebla
  5. 10A – Luz alta (faro izquierdo)
  6. 10A – Luz alta (faro derecho)
  7. 15A – Conector de diagnóstico, relé calefacción luneta trasera, selector de modo caja de cambios automática, corrector eléctrico de faros, centralita de lámparas de descarga de gas, centralita de calefacción auxiliar, limitador de velocidad, freno de estacionamiento automático, centralita de estacionamiento automático, retrovisor antideslumbrante en cabina
  8. 30A – Centralita ABS, ESP
  9. 30A – Limpiaparabrisas delantero
  10. 10A – Centralita airbag
  11. 20A – No utilizado
  12. 7.5A – ECU de la caja de cambios
  13. 25A – Sistema de gestión del motor
  14. 15A – Sensores de oxígeno – calefacción
  15. 20A – ECU de la transmisión
  16. 5A – Señales de freno, unidad de control eléctrica, dirección asistida eléctrica
  17. 10A – Sensor para modos de transmisión automática, corrector eléctrico de faros, relé de luz de marcha atrás
  18. 15A – Unidad de control eléctrico
  19. 30A – Arrancador
  20. – No utilizado
  21. 20A – Módulo de combustible, bobinas de encendido, ECU de GLP
  22. 10A – Embrague electromagnético del compresor del aire acondicionado
  23. 5A – ECU del sistema de inyección
  24. 20A – Luz de cruce (faro izquierdo), electrocorrector
  25. 20A – Luz de cruce (faro derecho), electrocorrector
  26. – No utilizado

Los fusibles 24, 25 y 26 de la unidad de protección no se pueden quitar.

Bloque 2

Se encuentra en la unidad de conmutación en el compartimiento del motor debajo de la unidad de protección y conmutación.

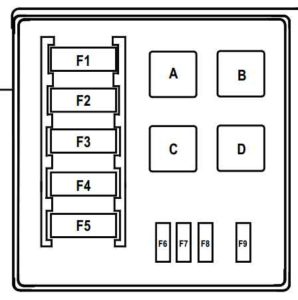

Esquema

Designación

  • A – No utilizado
  • B – Relé del calentador de combustible
  • C – Relé de luz de marcha atrás
  • D – No utilizado
  • F1 – Unidad de control de calefacción 80A
  • F2 – bloque calentador 70A
  • F3 – No utilizado
  • F4 – Unidad de control de calefacción 80A
  • F5 – Relé ventilador 60A / 40A
  • F6 – Calentador de combustible 20A
  • F7 – No utilizado
  • F8 – Relé electroventilador 30A
  • F9 – No utilizado

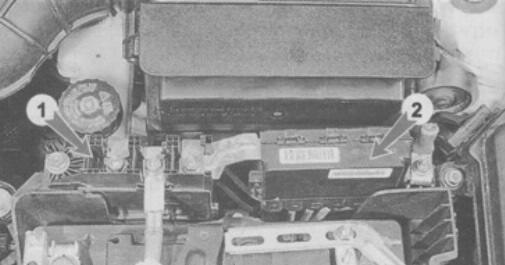

Bloques cerca de la batería

Unidad de desconexión de batería (1)

Esquema

Objetivo

  • F1 – Arrancador 190A
  • F2 – Caja de fusibles de 50 A y relé en cabina
  • F3 – Caja de fusibles y relés de 80 A (unidad de control y conmutación) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo
  • F4 – Caja de fusibles y relés de 300 A / 190 A en el compartimento del motor 2 / generador
  • F5 – Dirección asistida eléctrica 80A
  • F6 – 35A unidad electrónica de control del motor (ECU) / caja de fusibles y relés (unidad de control y conmutación) en el compartimiento del motor 1
  • F7 – Caja de fusibles y relés 5A (unidad de control y conmutación) en el compartimento del motor 1

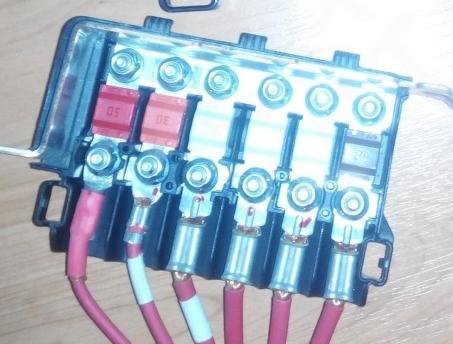

Bloque de fusibles de alta potencia(2)

Foto

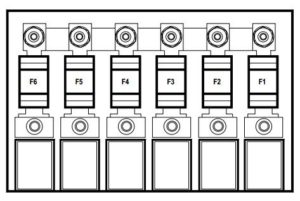

Esquema

Descripción

  1. 70A – calefacción interior adicional
  2. 80A – caja de fusibles y relé en la cabina
  3. 80A – caja de fusibles y relé en la cabina
  4. 80A – caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo
  5. 30A – calentador adicional
  6. 50A – Centralita ABS con ESP
