El coche familiar Renault Mégane se presentó en 1995. La producción oficial comenzó en 1996. Y en 1997, la furgoneta compacta Megane Scenic comenzó a producirse sobre su plataforma. Años de producción del Renault Mégane Scenic 1ª generación: 1998, 1999, 2000, 2001, 2002 y 2003. En este material encontrará información que describe la ubicación de las cajas de fusibles y relés del Renault Mégane Scenic 1ª generación, sus fotografías y esquemas que describen el finalidad de los elementos.
Fusibles y relés debajo del capó.

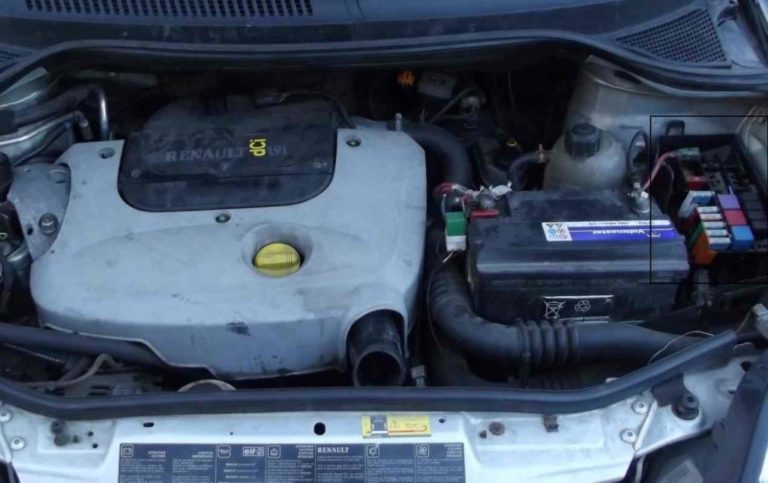

En el compartimiento del motor, la unidad está ubicada en el lado izquierdo, al lado de la batería.
Hay varias opciones posibles para su implementación.

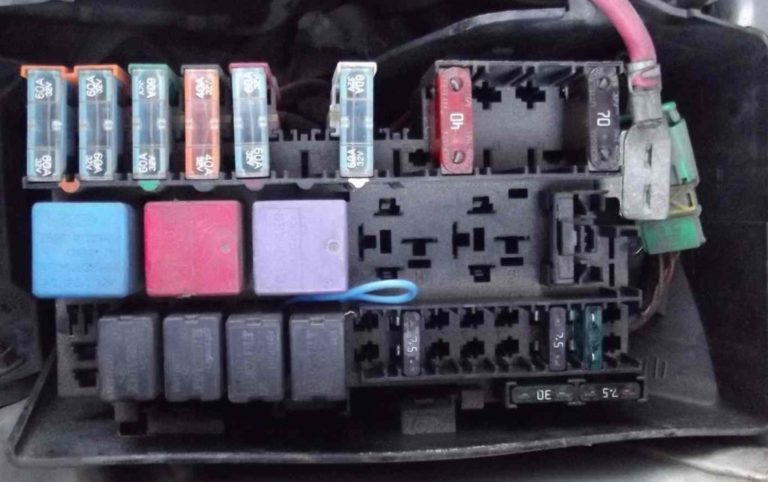

Opción de foto 1
Opción de foto 2

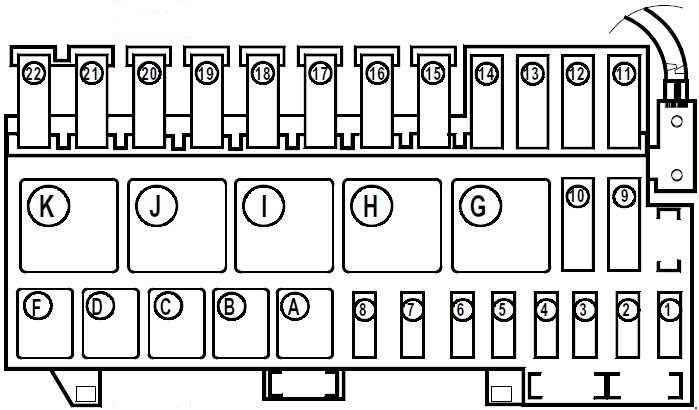

Esquema
Descripción
| A | Relé de la bomba de combustible |
| B | Relé de control del motor |
| C | Relé del calentador de refrigerante 1 |
| D | Relé de embrague magnético del compresor de aire acondicionado |
| F | Relé de arranque – Transmisión automática |
| G | |
| H | |
| I | Relé del calentador de refrigerante 2 |
| j | Relé del motor del ventilador de refrigeración: alta velocidad |
| k | Relé del motor del ventilador de refrigeración: baja velocidad |
| 1 | (30A) Motor del ventilador de refrigeración, calentador del filtro de combustible |
| 2 | (30A) Control de motores |
| 3 | (7.5A) Sistema de aire acondicionado |
| 4 | (3A) Sistema de suministro de combustible de dos componentes Bi-Fuel |
| 5 | (7.5A) Sistema de suministro de combustible de dos componentes Bi-Fuel |
| 6 | (7.5A) Sistema de control de transmisión automática, motor de arranque |
| 7 | (7.5) Airbag, sistema de gestión del motor, calentador del filtro de combustible |
| 8 | (7.5A) Sistema de suministro de combustible de dos componentes Bi-Fuel |
| 9 | diodo de aire acondicionado |
| 10 | diodo de aire acondicionado |
| 11 | (70A) Calentador de refrigerante, bujías incandescentes |
| 12 | |
| 13 | |
| 14 | (40A/50A) Motor del ventilador de refrigeración – 2.ª velocidad, calentador del filtro de combustible |
| 15 | |
| 16 | (60A) Sistema de frenos antibloqueo (ABS) |
| 17 | |
| 18 | (60A) Parabrisas calefactable |
| 19 | (40A) Sistema de aire acondicionado |
| 20 | (60A) Centralita multifunción 1 |
| 21 | (60A) Caja de fusibles/relés, panel de instrumentos 2 |
| 22 | (60A) Sistema antirrobo, bocina, interruptor de luces |

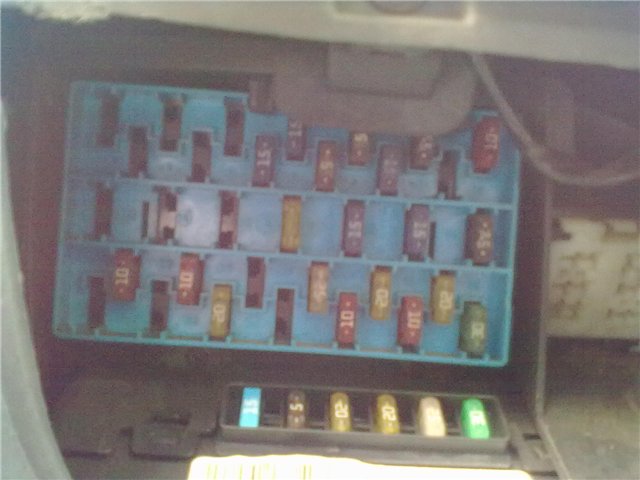

Fusibles interior.
Está ubicado a la izquierda de la cremallera de dirección, debajo de la cubierta protectora.

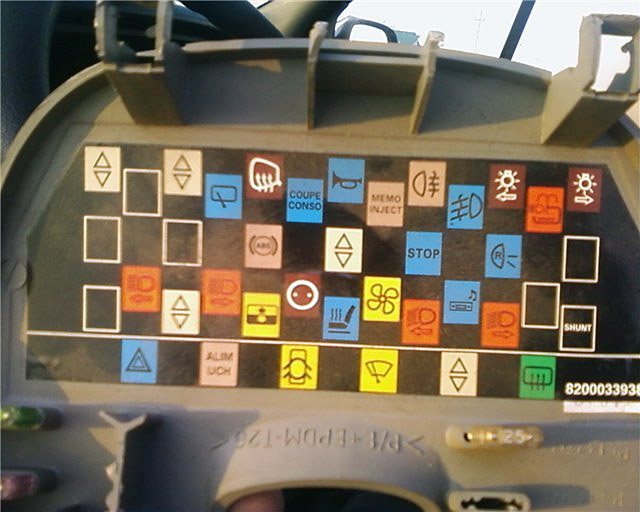

En la parte posterior de la cubierta habrá un diagrama actual que describe los fusibles.

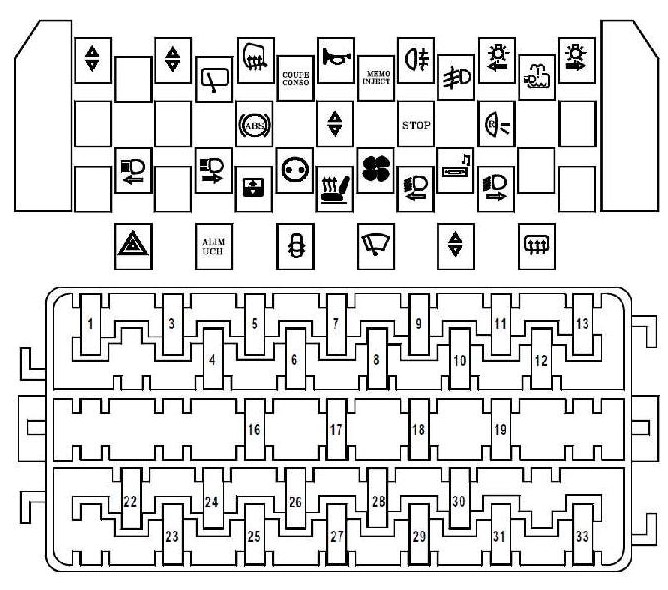

Rsquema de bloques
Descodificación
- (25A) Motor de elevación de la ventana de la puerta trasera izquierda
- –
- (25A) Motor de elevación de la ventanilla de la puerta trasera derecha
- (15A) Limpia/lavaparabrisas trasero
- (7,5A) Calefactor del retrovisor exterior
- (15A) Sistema de audio, antena eléctrica, espejos exteriores eléctricos
- (15A) Bocina
- Relé del motor del ventilador de refrigeración, grupo de instrumentos
- (5A) Luces antiniebla traseras
- (15A) Luces antiniebla
- (7,5A) Luces de posición delantera izquierda/luces de posición trasera izquierda
- (10A) Lavafaros
- (7,5A) Luces de posición delantera derecha/luces de posición trasera derecha
- –
- –
- (5A) Sistema de frenos antibloqueo (ABS)
- (25A) Motor de ventanilla de puerta delantera derecha
- (15A) Sistema de control de transmisión automática, relé del elevalunas eléctrico, luces de freno
- (15A) Centralita multifunción 1, luces de marcha atrás
- –
- –
- (10A) Lámpara de luz alta (izquierda)
- (25A) Motor de elevación de la ventana de la puerta delantera izquierda
- (10A) Luz de carretera (derecha)
- (20A) Sistema de aire acondicionado, techo corredizo
- (10A) Conector de alimentación de accesorios
- (15A) Calefactor del asiento
- (20A) Calentador/aire acondicionado
- (10A) Lámpara de luz de cruce (izquierda)
- (15A) Fusible sistema de audio, encendedor Renault Megan Scenic 1
- (10A) Luz de cruce (derecha)
- –
- Jersey – faros
El fusible número 30 es responsable del encendedor.
Fila inferior
Esquema
Objetivo
- A – (15A) Señales de giro/luces de advertencia de peligro
- B – (5A) Unidad de control multifunción 1
- C – (20A) Cierre centralizado
- D – (20A) Limpiaparabrisas
- E – (25A) Elevalunas eléctricos
- F – (30A) Espejos exteriores con calefacción, calentador de luneta trasera
Los siguientes relés también pueden estar ubicados detrás de la caja de fusibles:
Esquema
Designación
| A | Relé de la bomba del lavafaros |
| B | Relé de luces de circulación diurna – Faros |
| C | Relé de luces de circulación diurna: faros/luces traseras |
| D | Relé de luz diurna – relé principal |

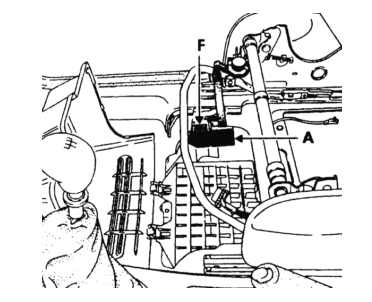

También es posible ubicar elementos individuales de fusibles y relés debajo del asiento del pasajero: A – conector de alimentación, F – fusibles.
Y si tienes algo que añadir, escríbelo en los comentarios.
