Renault Scenic 2 generaciones se produjeron en 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010. La modificación de 7 asientos también se conoce como Grand Scenic. Durante este período, el automóvil se actualizó una vez, pero no de manera significativa. Mostraremos dónde se encuentran los bloques de relés y fusibles en el Renault Scenic de segunda generación. Proporcionaremos fotografías de bloques, diagramas y describiremos el propósito de sus elementos.
Fusibles Renault Scenic 2

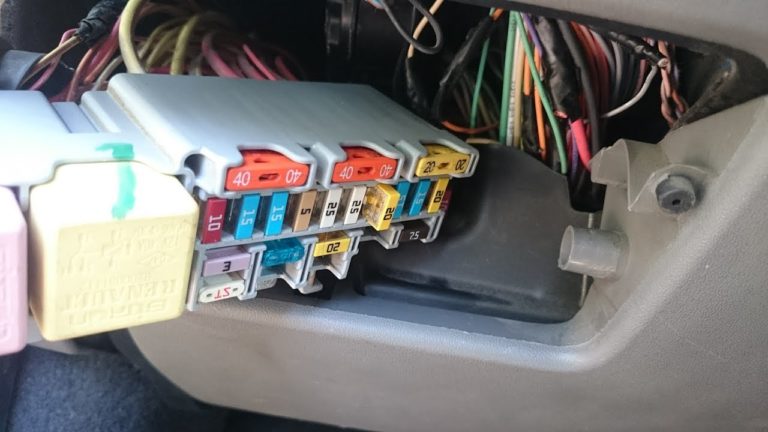

Se encuentra en el panel de instrumentos, a la izquierda.

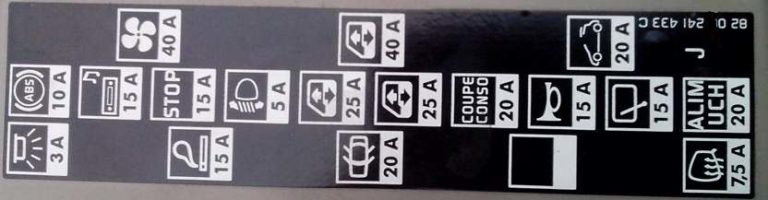

Se colocará un diagrama de fusibles en la cubierta protectora.
- A – 40A Relé del elevalunas eléctrico o relé de la lámpara de xenón
- B – 40A Relé de luz de freno
| C | Electroventilador interior 40A |
| D | 40A Pulsar elevalunas de puerta trasera o relé de elevalunas eléctrico (vehículos con volante a la izquierda) |
| E | Techo corredizo eléctrico 20A |
| F | 10A ABS y ECU de Control de Trayectoria – Sensor de Aceleración Angular y Lateral |
| G | 15A Sistema de audio, relé de bomba de lavado de faros, encendedor de primera fila, calentadores de asientos, bomba de lavado de parabrisas, relé de calentador de combustible diesel, panel de control de clima, ECU de control de clima, espejo retrovisor electrocrómico, alarma antirrobo, unidad central de comunicación |
| H | 15A Luz de freno |
| K | 5A Relé de fuente de alimentación ECU de xenón, conjunto de alimentación del actuador de xenón, luz de la guantera |
| L | 25A Elevalunas eléctrico de la puerta del conductor |
| M | 25A Elevalunas eléctrico de la puerta del acompañante, relé del elevalunas eléctrico (vehículos con el volante a la derecha) |
| N | 20A Fusible para desconectar consumidores de electricidad: sistema de audio, retrovisores exteriores con accionamiento eléctrico, alarma antirrobo, panel de instrumentos, consola central |
| O | 15A Claxon, conector de diagnóstico, relé de bomba de lavado de faros |
| P | 15A Motor del limpiaparabrisas trasero |
| R | 20A UCH, ECU de aire acondicionado, relé de luz de freno (B) |
| T | Fusible encendedor 15A Renault Scenic 2 |
| S | 3A Electroventilador y sensor de temperatura en cabina, espejo retrovisor con recubrimiento electrocrómico, sensores de lluvia y luz |
| U | 20A Cierre centralizado o sistema de cierre para manillas interiores de puertas |
| V | No utilizado |
| W | 7.5A Resistencias para espejos retrovisores exteriores |
El fusible marcado con la letra T es el responsable del encendedor, ver el diagrama.
Ubicación Fusibles Scenic 2

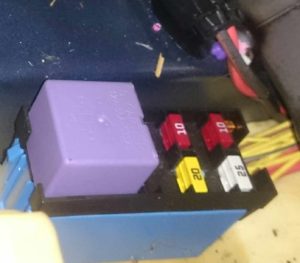

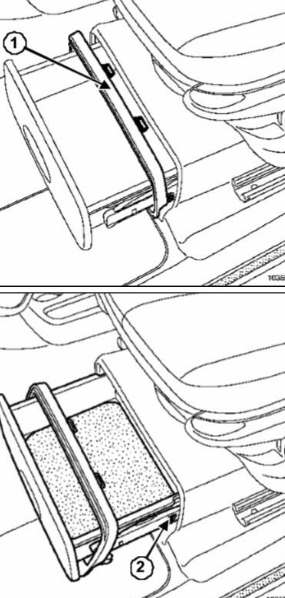

Se encuentra en la cabina debajo del asiento delantero izquierdo.
Foto
| 1 | 25A Fusible del freno de estacionamiento automático |
| 2 | 20A Fusible del circuito de calefacción del asiento del conductor y del pasajero |
| 3 | 10A No utilizado |
| 4 | Fusible de 10 A para el tomacorriente de accesorios de la consola, el seguro de la consola eléctrica y la luz central de la guantera |
| 5 | 10A Fusible del tomacorriente de accesorios de la segunda fila |
| 6 | Fusible 10A para toma de corriente para equipos auxiliares de la primera fila de asientos |
| A | 50A Relé de consumo de energía, segundo relé de alimentación para los fusibles anteriores 2, 4, 5 y 6 |
Relés Scenic 2
Un par está situado a la derecha de la Unidad Central del Habitáculo (2 relés auxiliares de calefacción) y el relé en el travesaño del lado izquierdo del cuadro de instrumentos (relé de consumo en el cuadro de fusibles)

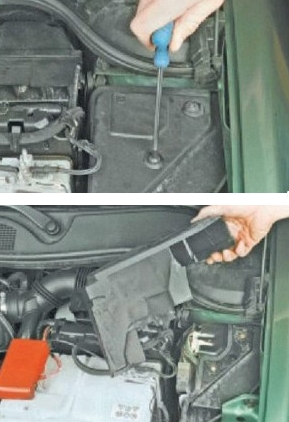

Fusibles en la unidad de conmutación
Bloque 1

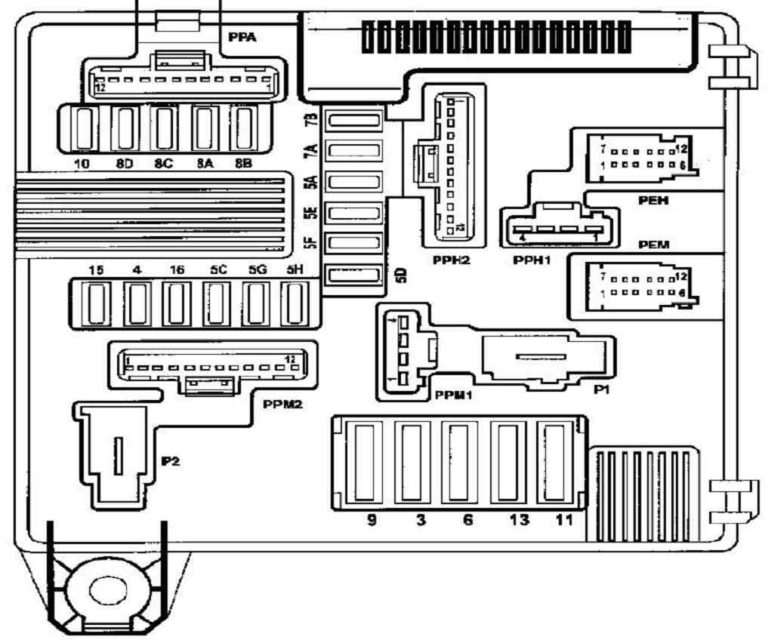

Diagrama de bloques 1
| 3 | 25A Relé de arranque |
| 4 | 10A Embrague para encender el compresor del aire acondicionado |
| 5A | 15A Bloqueo eléctrico de la columna de dirección |
| 5C | 10A Luces de marcha atrás |
| 5D | 5A ECU del sistema de inyección y bloqueo eléctrico de la columna de dirección (“+” después del interruptor de encendido) |
| 5E | 5A Airbag ECU y dirección asistida eléctrica (“+” después del interruptor de encendido) |
| 5F | 7.5A “+” después del interruptor de encendido (en la cabina): indicador de posición de la palanca selectora, controlador de velocidad y limitador de velocidad, caja de fusibles y relés en la cabina, relé de calefacción auxiliar interior, conector de diagnóstico, espejo retrovisor, lluvia y solar sensor de intensidad de radiación (dependiendo de la modificación, computadora, sistema de audio |
| 5H | 5A Transmisión automática |
| 5G | 10A No utilizado (o «+» después del interruptor de encendido al sistema de suministro de gas licuado, si lo hay) |
| 6 | 30A Resistencia luneta trasera |
| 7A | 7.5A Luces de posición derecha, interruptor del sistema de control de estacionamiento, interruptor del sistema de estabilización de trayectoria, indicador de posición de la palanca selectora, perilla de control del freno de estacionamiento |
| B7 | 7.5A Luces laterales izquierdas, encendedor de cigarrillos, interruptores de alarma y cierre centralizado, interruptor de control de alcance de los faros, panel de control del aire acondicionado, interruptor de la ventana eléctrica de la puerta del pasajero, interruptor de la ventana eléctrica de la puerta trasera, ECU de navegación, elementos de calefacción del asiento del conductor y del pasajero |
| 8A | 10A Faro derecho (luz de carretera) |
| B8 | 10A Faro izquierdo (luz de carretera) |
| 8C | 10A Luz de cruce (faro derecho), control de alcance de faros, actuador de control de alcance de faros derechos, ECU de lámpara de xenón |
| 8D | 10A Faro izquierdo (luz de cruce), actuador de regulación del alcance del faro izquierdo |
| 9 | Motor limpiaparabrisas 25A |
| 10 | 20A Faros antiniebla |
| 11 | 40A Electroventilador del sistema de refrigeración del motor (baja velocidad) |
| 13 | 25A ABS y sistemas de estabilización de trayectoria |
| 15 | 20A + batería para transmisión automática (o sistema GLP, si está disponible) |
| 16 | 10A No utilizado |

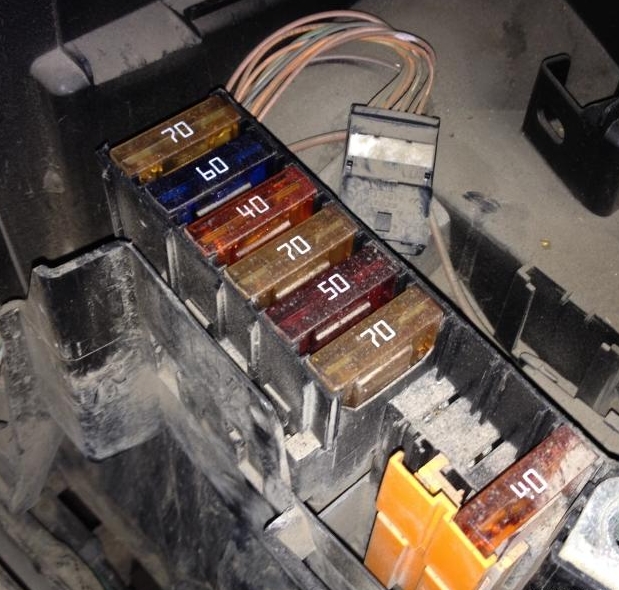

Bloque 2
| 1 | 70A Relé calefacción adicional 2 |
| 2 | Fusibles y relés de bloque de montaje de 60 A en la cabina |
| 3 | 40A Relé calefacción adicional 1 |
| 4 | Dirección asistida eléctrica 70A |
| 5 | Centralita ABS 50A |
| 6 | Fusibles y relés de bloque de montaje de 70A en la cabina |
| 7 | 20A Relé de calefacción del filtro de combustible diésel |
| 8 | 70A Centralita precalentamiento |
| 9 | No utilizado |
Fusibles de batería
Los enlaces fusibles están ubicados en el terminal positivo de la batería.
- 30A – Unidad de control electrónico en la cabina
- 350 A para vehículos de gasolina, 400 A para vehículos diésel – Caja de interruptores del compartimiento del motor
- 30A – Caja de interruptores del compartimiento del motor
