El Renault Scenic de cuarta generación se fabricó en 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Durante este tiempo, el modelo fue actualizado. En este post presentaremos una descripción de los fusibles y relés del Renault Scenic 4 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor. Nuestra información también será útil para los propietarios de Renault Grand Scenic 4.
La finalidad de los fusibles y relés, así como su número, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su vehículo.
Contents
Fusibles interior
Dentro del automóvil, la caja de fusibles y relés se encuentra debajo del panel de instrumentos en el lado izquierdo.
Para obtener acceso, debe abrir el cajón de artículos pequeños y presionar la pestaña de bloqueo para quitarlo. El bloque en sí se verá así.

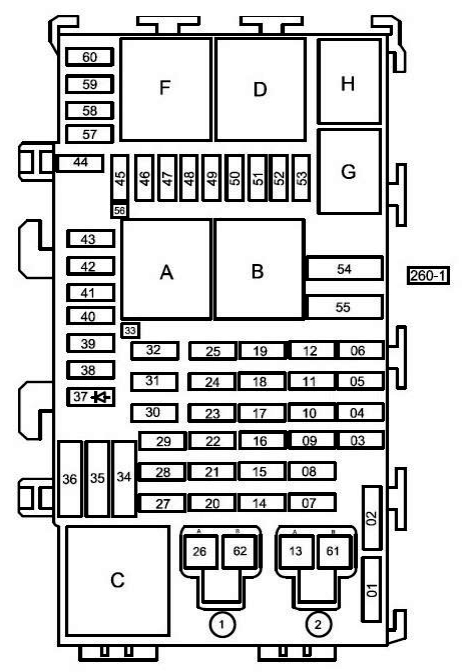

Esquema
Descripción
| 1 | Repuesto |
| 2 | Tomas multimedia de 10 A 2 (2468) en versión con volante a la derecha |
| 3 | 15A cierre centralizado de la puerta del conductor y del pasajero (140-141) – motor eléctrico de la cerradura de la tapa del depósito de combustible (844) |
| 4 | 15A Luces traseras derecha e izquierda (172-173) – Espejos retrovisores exteriores eléctricos derecho e izquierdo (2230-2231) – Módulo de conmutación del conector del remolque (1971) – Intermitentes delanteros derecho e izquierdo (255-256). |
| 5 | Cerradura del portón trasero 15A (1322) – cierre centralizado de las puertas traseras derecha e izquierda (138-139) – luz de freno alto (639) |
| 6 | Repuesto |
| 7 | Repuesto |
| 8 | Repuesto |
| 9 | Motorreductor del limpiaparabrisas trasero 15A (211) – faros antiniebla traseros derecho e izquierdo (174-175) |
| 10 | Unidad de control del freno de estacionamiento 30A (1217) |
| 11 | Repuesto |
| 12 | Sistemas de amortiguadores 15A con rigidez variable (543) |
| 13 | Salida: circuitos de alimentación de los fusibles F3, F4, F5 y F6 de la caja de fusibles y relés del habitáculo (260) |
| 14 | Repuesto |
| 15 | Repuesto |
| 16 | Cuadro de instrumentos 10A (247) |
| 17 | Relé de bocina 20A (229) |
| 18 | Conector de diagnóstico 10A (225) – alarma (1838) |
| 19 | Módulo de interruptor de conector de remolque 20A (1971) |
| 20 | Unidad Central del Habitáculo 10A (BCM) |
| 21 | ECU del sistema de telemetría 20A (2152) – sistema de audio (261) |
| 22 | Cambiador de CD 10A (1272) – tomas multimedia (1877) – pantalla multifunción (2402) – mandos de freno de estacionamiento automático y control de crucero/limitador de velocidad (2519) |
| 23 | Amplificador de audio de 30 A (1917) |
| 24 | Unidad de control del freno de estacionamiento 30A (1217) |
| 25 | Luces traseras derecha e izquierda 10A (172-173) – módulo de conmutación del conector del remolque (1971) |
| 26 | Repuesto |
| 27 | Retrovisores exteriores eléctricos derecho e izquierdo 5A (2230-2231) |
| 28 | Repuesto |
| 29 | Repuesto |
| 30 | Encendedor de cigarrillos de 15 A (101) o enchufes para equipos adicionales (506) |
| 31 | Tomas de 15 A para equipos eléctricos adicionales en el maletero (1384) |
| 32 | Bomba de limpiaparabrisas y lavaparabrisas trasero de doble efecto de 10 A (677) |
| 33 | Salida: circuito de alimentación de fusibles (F2) en la caja de fusibles y relés del habitáculo (260) en versión VOLANTE A DERECHA |
| 34 | Electroventilador interior 40A 1 (1156) |
| 35 | 40A Luneta trasera calefactable (235) |
| 36 | puerta trasera 40A |
| 37 | Repuesto |
| 38 | 15A Motor de bloqueo de la tapa de llenado del depósito de combustible (844) 10A Motor de desbloqueo del compartimento de almacenamiento del lado del pasajero (2518) |
| 39 | Centralita sonora 10A para abridores (wac) (1920) – centralita aire acondicionado (419) |
| 40 | Sensor de posición del embrague 7,5A (1057) en la versión con transmisión manual – una pantalla en el parabrisas (2400) en una versión con una pantalla en el parabrisas, versión 1 – un anillo receptor (1618) en una versión con bloqueo de puerta y sistema de desbloqueo en modo manos libres” a 433 MHz |
| 41 | Iluminación e iluminación interior 7.5A |
| 42 | 5A de los espejos retrovisores exteriores derecho e izquierdo con accionamiento eléctrico (2230-2231) mediante control matricial de la puerta multiplex (1667) – luz de la puerta del acompañante (1752) – luz de la puerta |
| 43 | 5A Computadora ABS y/o sistema de estabilización de trayectoria (1094) – interruptor de luz de freno (160) |
| 44 | Repuesto |
| 45 | Sensor de lluvia 7.5A e intensidad de radiación solar (1415) – sensor de temperatura del aire interior (1872) – lámparas interiores izquierda y derecha (328-329) – lámparas de iluminación de espejos en el parasol (541) – lámparas de iluminación de espejos en el conductor del parasol (588) – lámpara interior en el travesaño trasero (300) |
| 46 | Motor del elevalunas eléctrico de la puerta del conductor 25A (203) |
| 47 | Motor del elevalunas eléctrico de la puerta del pasajero de 25 A (204) |
| 48 | Techo panorámico 30A (304) |
| 49 | Motor del elevalunas eléctrico de la puerta trasera izquierda de 25 A (202) |
| 50 | Motor del elevalunas eléctrico de la puerta trasera derecha 25A (201) |
| 51 | ECU de 25A del sistema de memoria de posición del asiento delantero derecho (2576) |
| 52 | Interruptor de plegado del asiento trasero 15A |
| 53 | ECU 25A del sistema de memoria de posición del asiento delantero izquierdo (2567): motor eléctrico para ajustar el soporte lumbar del asiento delantero izquierdo (2564) – motor eléctrico para ajustar el soporte lumbar del asiento delantero izquierdo 2 (2565) |
| 54 | motor del limpiaparabrisas 40A |
| 55 | motor del limpiaparabrisas 40A |
| 56 | Salida: circuito de alimentación del fusible F38 de la caja de fusibles y relés del habitáculo (260) |
| 57 | ventilador de cabina trasero 30A |
| 58 | Elementos calefactores de 15A para los cojines de los asientos traseros izquierdo y derecho (2423-2424) – controles para los asientos traseros izquierdo y derecho con calefacción (2120-2121) |
| 59 | 20A ECU del sistema de memoria de posición del asiento delantero izquierdo (2567) – ECU del sistema de memoria de posición del asiento delantero derecho (2576) – elementos calefactores de los cojines de los asientos delanteros izquierdo y derecho (987-988) – ECU para calentar los asientos delanteros izquierdo y derecho asientos derechos (985-986) |
| 60 | 7.5A control de calefacción del volante (2483) – interruptor de control de crucero y airbag (689) |
| 61 | salida: relé de potencia nº 2 después del interruptor de encendido (ap2) (752) en la caja de fusibles y relés del habitáculo (260-4) |
| 62 | Salida: circuitos de alimentación de fusibles (F16-F17-F18-F19-F35) en la caja de fusibles y relés del habitáculo (260-1) |
El fusible número 30 a 15 A es responsable del funcionamiento del encendedor.
Relé
| A | RELÉ 70A 1 «+» BATERIA CON CORTE DE ENERGÍA DURANTE EL ARRANQUE (1760) |
| B | 70A RELÉ “+” NO CONMUTADO CON RETARDO DE TIEMPO (SIN CORTE DE ENERGÍA DURANTE EL ARRANQUE) (1762) |
| C | RELÉ: RESPALDO |
| D | RELÉ: RESPALDO |
| F | RELÉ CALOR DE VENTANA TRASERA 40A (235) |
| G | RELÉ DE BOCINA 20A (229) |
| H | RELÉ DE CALENTADOR DEL VOLANTE 20A (2499) |
Por separado, se pueden instalar elementos de protección adicionales fuera de la unidad, por ejemplo, un relé de calefacción adicional y un relé de parabrisas calefactado.
Bloques debajo del capó
En el compartimento del motor, debajo del capó, puede haber 3 bloques con fusibles y relés, cerrados con tapas protectoras.

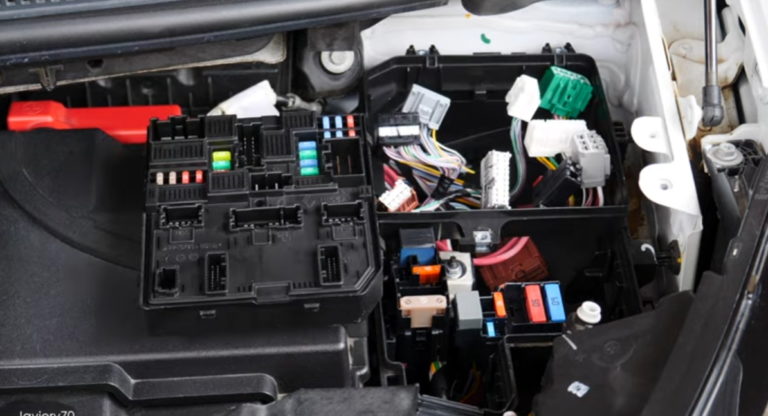

Foto – ejemplo
Caja de fusibles

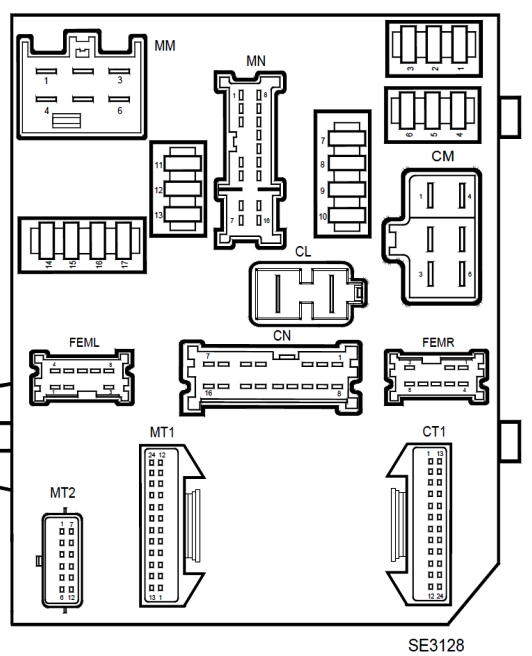

Esquema
Consulta la información con tus diagramas impresos en la portada del bloque.
Descripción de ejemplo de la portada del bloque
Designación
| 1 | Compuerta de calentamiento del motor 10A (2232), computadora de inyección (120) |
| 2 | ECU de 15A y relé del sistema de inyección de combustible (precalentamiento) |
| 3 | Computadora de inyección 15A |
| 4 | ECU de inyección de combustible de 10 A (120) y circuitos del motor |
| 5 | control de motores 15A |
| 6 | Relé de calefacción adicional 15A 1 y 2 (1067-1068) en el tablero (1067), control automático del freno de estacionamiento y control de crucero/limitador de velocidad (2519), interruptor de modo de marcha (129), indicador de posición de la palanca de cambios (1129), computadora automática freno de estacionamiento (1217), computadora de control de estacionamiento (1222), espejo retrovisor interior (1340), unidad de advertencia de cinturón de seguridad (1601), computadora de cámara frontal (2236), interruptor limitador y control de crucero (1081), control de relé de calefacción de luneta trasera (235) en la caja de fusibles y relés del habitáculo (260), motores de control del alcance de los faros izquierdo y derecho (537-538) |
| 7 | Embrague del compresor de aire acondicionado 15A (171) |
| 8 | 30A ECU ABS y/o ESP (1094) |
| 9 | Bomba de refrigerante para aire acondicionado 15A (2084) |
| 10 | Motor del limpiaparabrisas de 30 A (212) |
| 11 | 20A Sensor de nivel de combustible, temperatura del combustible, bomba de combustible |
| 12 | Arrancador 30A |
| 13 | ECU de transmisión 10A |
| 14 | Dirección asistida eléctrica 5A (1232), interruptor de luz de freno (160), ECU de dirección en las 4 ruedas (1663) |
| 15 | Calculador de inyección 5A (120), unidad de control del regulador autoregulable a distancia (2037) |
| 16 | Bloqueo eléctrico de la columna de dirección 10A (1088), sensor del ángulo de dirección (583), ECU del pretensor del cinturón de seguridad/airbag (756) |
| 17 | Sensor de posición neutral 10A para transmisión manual/luz de marcha atrás (1109), control del relé del calentador de combustible (450), relé de luz de marcha atrás |

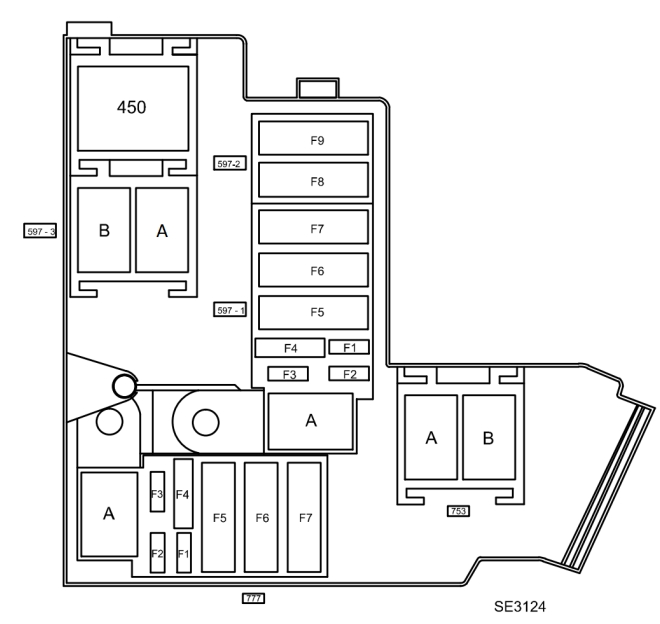

Caja de fusibles y relés
Esquema
| 777 | |
| F1 | Reservar |
| F2 | Reservar |
| F3 | Reservar |
| F4 | Relé de bomba lavafaros 20A |
| F5 | parabrisas calefactable 80A |
| F6 | ECU de 40A para todos los volantes (1663) |
| F7 | Fusible del circuito de alimentación de 70 A (F57-F58-F59-F60) en el habitáculo |
| A | relé del lavafaros |
| 753 | |
| A | relé del lavafaros |
| B | reservar |
| 597 | |
| F1 | 30A Computadora de inyección (120) mecanismo del pasador de estacionamiento de la transmisión automática (2372) |
| F2 | Unidad de control de transmisión automática 15A |
| F3 | Calentador de combustible de 30 A con sensor de agua en el combustible (1866) ECU de inyección de combustible (120) |
| F4 | Unidad de protección y conmutación 40A (1337) |
| F5 | 70A ECU de precalentamiento (257) ECU de inyección de combustible (120) |
| F6 | ECU de transmisión automática 50A (119) |
| F7 | ventilador 60A (188) |
| F8 | Circuito 70A de la unidad de control para calentadores sumergibles (1550) |
| F9 | Unidad de interfaz de calentador auxiliar de 70 A (1550) |
| A | Relé de luz de marcha atrás |
| 450 | Relé del calentador de combustible |
| 597-3 | |
| A | Relé de arranque remoto del motor (2619) |
| B | Relé de la bomba de inyección (2523) |
| D | Relé del inyector |
| mi | Relé del inyector |
Bloque de fusibles de potencia
Este bloque de fusibles de potencia generalmente se instala junto a la batería y se conecta a su terminal positivo.

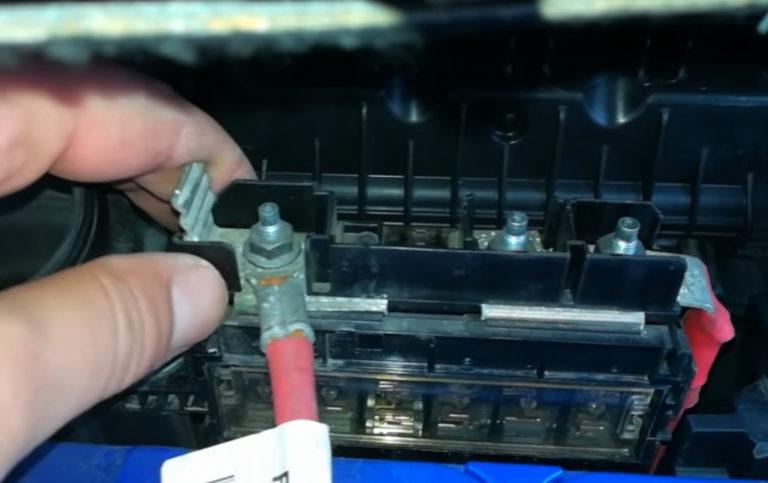

Ejemplo de foto

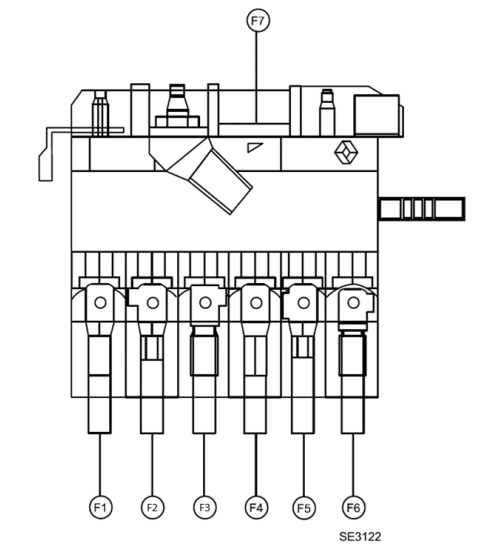

Esquema
Descodificación
| F1 | Dirección asistida eléctrica 60A (1232) |
| F2 | 100A Calefacción interior adicional (1113) |
| F3 | Circuitos de alimentación de relés y fusibles de 80 A. |
| F4 | ECU ABS-ESP 40A (1094) |
| F5 | Circuitos de fuente de alimentación de relé y fusible de 100 A |
| F6 | Circuitos de fuente de alimentación de relé y fusible de 100 A |
| F7 | 300A Arrancador, generador |
