Renault Twingo pertenece a los coches de clase pequeña. Comenzó a abastecer los mercados en 1993. Presentaremos la ubicación y descripción del bloque principal con fusibles en el interior del Renault Twingo. Mostremos el fusible responsable del encendedor.
Todas las generaciones de este coche se caracterizan por la misma disposición de las cajas de fusibles. El principal se encuentra en la cabina. El segundo está debajo del capó a la izquierda, detrás de la cubierta protectora.
Fusibles interior
Para acceder, tire de la guantera hacia usted.

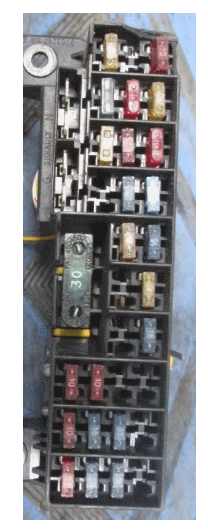

Opción 1
Esquema
Descripción
- Bloque de conexión del motor 20A
- 15A Limpiaparabrisas trasero, Luces de marcha atrás, Bomba del lavaparabrisas
- Pretensores 10A, Airbag, Inmovilizador de motor
- Radio 10A
- 20A Ventana trasera con calefacción
- Sistema de inyección 20A
- Ventilador de calefacción/aire acondicionado 20A
- 15A luces de freno
- Limpiaparabrisas 15A
- 10A Luces antiniebla traseras
- Sistema de frenos antibloqueo 10A – ABS
- Encendedor de cigarrillos 25A, techo corredizo
- 15A Luz de carretera principal
- Luz de carretera derecha 15A
- elevalunas electricos 30A
- 15A Faro bajo izquierdo
- 15A Faro bajo derecho
- Luces de posición izquierda 10A
- Lámparas 10A en el lado derecho.
- 25A Intermitentes, Luz antiniebla trasera, Unidad Central del Habitáculo
- Bocina 10A, inmovilizador del motor
- 10A Luz interior, conector de diagnóstico
- Dirección asistida eléctrica 10A
- No utilizado
- 15A Cerradura eléctrica, Espejos retrovisores eléctricos
- –
- Reductor serie 2A

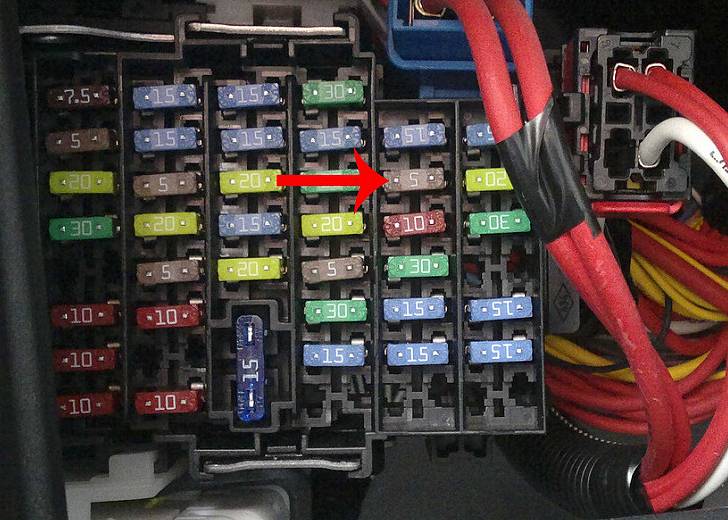

El encendedor se suministra con un fusible de 12 por 25 A.
Opcion 2
Foto

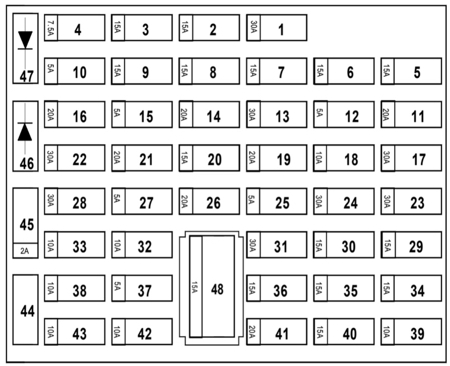

Esquema
Objetivo
| 1 | Limpiaparabrisas / Tacómetro |
| 2 | Limpiaparabrisas / Tacómetro |
| 3 | Dirección asistida |
| 4 | Caja de cambios secuencial |
| 5 | Luz de freno/limitador de velocidad |
| 6 | Luz de marcha atrás / Control de espejo retrovisor / Sirena de alarma / Control de distancia de aparcamiento |
| 7 | bolsa de aire |
| 8 | Equipo eléctrico en cabina / Cuadro de instrumentos. |
| 9 | Sistema de inyección |
| 10 | ABS/ASR/ESP |
| 11 | Señales de giro/conector de diagnóstico |
| 12 | Fuente de alimentación / Panel de instrumentos |
| 13 | Luces de cruce/luz antiniebla trasera |
| 14 | Cerradura de puerta eléctrica |
| 15 | Luces de posición/luces antiniebla delanteras |
| 16 | Caja de cambios secuencial |
| 17 | Luneta trasera con calefacción / Espejos retrovisores con calefacción |
| 18 | Iluminación interior / Iluminación adicional / Sistema de calefacción y aire acondicionado / Tacómetro |
| 19 | luces de estacionamiento |
| 20 | Luces antiniebla delanteras y traseras |
| 21 | Luces altas/bocina |
| 22 | Faros de luz alta |
| 23 | Ventanas eléctricas |
| 24 | Ventilación interior |
| 25 | Luces de cruce/luces antiniebla delanteras y traseras |
| 26 | Techo corredizo |
| 27 | Caja de cambios secuencial |
| 28 | Ventilación interior |
| 29 | Radio / Equipo eléctrico en cabina / Aire acondicionado / Cuadro de instrumentos / Asiento calefactable |
| 30 | Encendedor |
| 31 | Ventanas eléctricas |
| 32 | Luz alta derecha |
| 33 | Testigo de luz de carretera izquierda y testigo del panel de instrumentos |
| 34 | Luz de cruce derecha |
| 35 | Luz de cruce izquierda y lámpara indicadora del panel de instrumentos |
| 36 | Limpiaparabrisas trasero |
| 37 | Espejos retrovisores calefactables |
| 38 | Señal |
| 39 | Luces antiniebla traseras |
| 40 | Espacio reservado para equipos adicionales. |
| 41 | Asientos con calefacción |
| 42 | Luz lateral derecha / Iluminación interior |
| 43 | luz del lado izquierdo |
| 44 | Espacio reservado para equipos adicionales. |
| 45 | Interruptor de la puerta del conductor |
| 48 | Radio / Alarma sonora / Pantalla |
Los elementos del relé se instalan debajo del panel detrás de este bloque. Por ejemplo, el relé de los intermitentes se encuentra en la zona de los pedales.

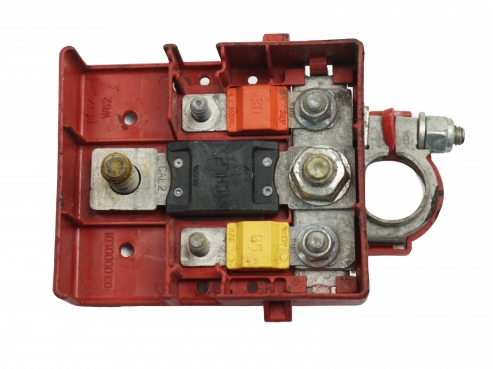

Bloque de batería
Algunos modelos tienen una caja de fusibles de alta potencia adicional conectada al terminal positivo de la batería.
¿Hay algo que añadir al material? Escribe en los comentarios.
