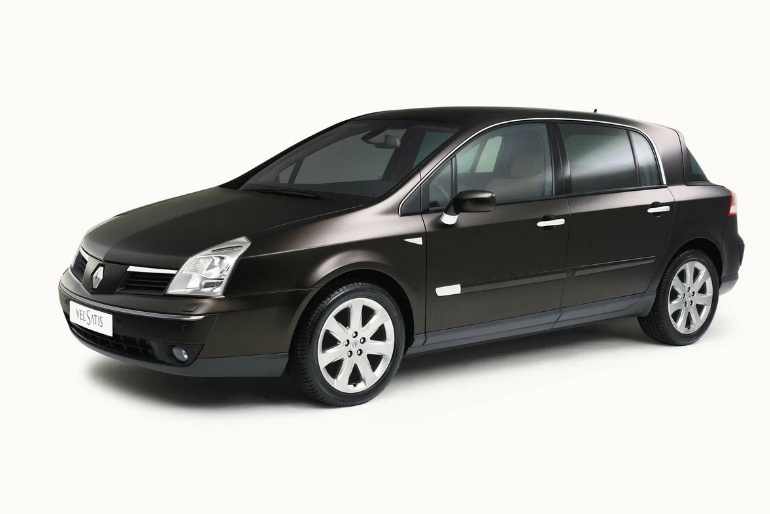

Renault Vel Satis pertenece a los coches de clase ejecutiva. Incluso el presidente de Francia utiliza una versión especialmente preparada de Vel Satis. Esta serie fue producida en 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 y 2009. Ofrecemos información sobre dónde se encuentran los bloques con fusibles y relés, descripción de los bloques, sus diagramas y finalidad de los elementos. Tenga en cuenta el fusible del encendedor de cigarrillos.
Fusibles interior
Unidad principal
Ubicado en el lado izquierdo al final del tablero.

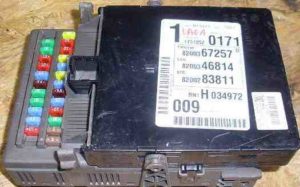

Foto del bloque
En la parte posterior de la cubierta protectora encontrará un diagrama de asignación de fusibles actualizado y fusibles de repuesto (si se han conservado, por supuesto).
Descripción
| F1 | (20A) Luces altas |
| F2 | (10A) Sensor de freno de estacionamiento, lector de encendido, unidad de control multifunción, interruptor de arranque |
| F3 | (10A) Unidad de control del alcance de los faros, unidad de control del alcance de los faros (faros de xenón), calentadores de boquillas del lavaparabrisas, grupo de instrumentos, sintetizador de voz |
| F4 | (20A) Sistema antirrobo, transmisión automática (transmisión automática), cierre centralizado, sistema de calefacción/aire acondicionado, sensor de lluvia, ventilador con sensor de temperatura de cabina, espejo retrovisor interior, sistema de estacionamiento, luces de marcha atrás, iluminación del interruptor, motor del limpiaparabrisas |
| F5 | (15A) Lámparas interiores |
| F6 | (20A) Sistema de aire acondicionado, transmisión automática (transmisión automática), sistema de bloqueo de puertas, control de crucero, conector de diagnóstico (DLC), espejos exteriores eléctricos, elevalunas eléctricos, interruptores iluminados, luces de freno, lavaparabrisas/limpiadores |
| F7 | (15A) Unidad de control del alcance de los faros (faros de xenón), control del alcance de los faros, grupo de instrumentos, faro izquierdo – luz de cruce |
| F8 | (7.5A) Dimensiones delantera derecha |
| F9 | (15A) Señales de giro/luces de advertencia de peligro |
| F10 | (10A) Sistema de audio, asientos eléctricos, elevalunas eléctricos, grupo de instrumentos, sistema de navegación, telemática |
| F11 | (30A) Sistema de aire acondicionado, faros antiniebla, grupo de instrumentos, sintetizador de voz |
| F12 | (5A) Sistema SRS |
| F13 | (5A) Sistema de frenos antibloqueo (ABS) |
| F14 | (15A) Bocina(s) |
| F15 | (30A) Unidad de control eléctrico de la puerta del conductor, retrovisores exteriores eléctricos, elevalunas eléctricos |
| F 16 | (30A) Unidad de control eléctrico de puerta del pasajero, elevalunas eléctricos |
| F17 | (10A) Luces antiniebla traseras |
| F18 | (10A) Retrovisores exteriores calefactables |
| F19 | (15A) Faro derecho – luz de cruce |
| F20 | (7.5A) Cambiador de CD de audio, luz de ventilación del panel de instrumentos, luz de la guantera, reóstato de luz del grupo de instrumentos, luces interiores, luces laterales delanteras izquierdas, luces de matrícula, sistema de navegación, interruptor de luces |
| F21 | (30A) Lavacristales trasero, luces altas |
| F22 | (30A) Cierre centralizado |
| F23 | (15A) Conectores de alimentación de accesorios |
| F24 | (15A) Conector de accesorios (trasero), encendedor de cigarrillos |
| F25 | (10A) Se prohíbe el bloqueo eléctrico de la columna de dirección, el desempañador de la ventana trasera, los asientos delanteros y las ventanas eléctricas de las puertas traseras. |
| F26 | — |
El fusible número 24 de 15 A es el responsable del encendedor.

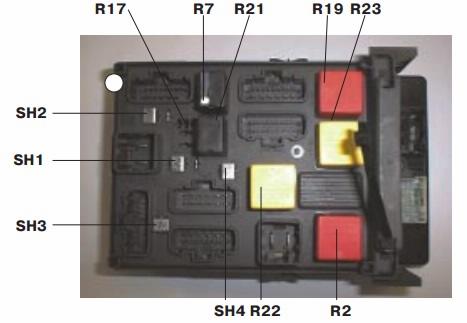

Circuito de relé
Objetivo
- R2 Luneta trasera calefactable
- R7 Luces antiniebla delanteras
- R9 Limpiaparabrisas
- R10 Limpiaparabrisas
- R11 Limpiaparabrisas trasero/luces de marcha atrás
- R12 Cerradura de puerta
- R13 Cerradura de puerta
- R17 Limpiaparabrisas trasero
- R18 Activación temporal de la iluminación interior.
- R19 Equipos eléctricos adicionales
- R21 Bloqueo del arranque del motor
- R22 “Plus” después del interruptor de encendido
- R23 Accesorios / sistema de audio opcional / ventanillas traseras
- SH1 Derivación del elevalunas eléctrico de la puerta trasera
- SH2 Derivador elevalunas eléctrico puerta delantera
- SH3 Circuito de faros de luz de cruce en derivación
- SH4 Derivación del circuito de luces laterales
Bloque 2 (opcional)

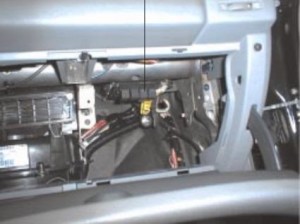

Esta unidad está ubicada en el panel de control en el lado del pasajero detrás de la guantera (guantera), y la parte separada puede estar ubicada en la caja de fusibles y relés.

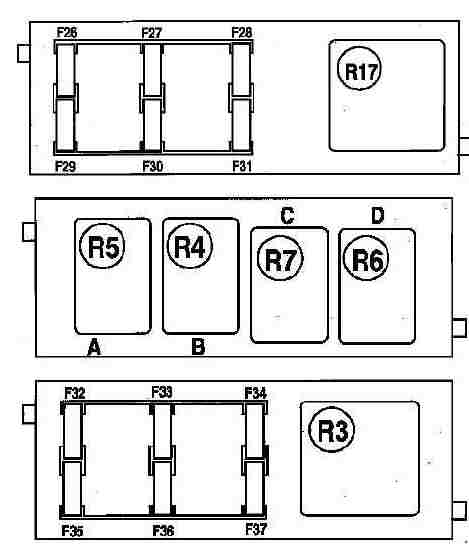

Esquema
Designación
| 17 | Relé de ventana eléctrica |
| 3 | Relé del asiento eléctrico |
| 4 | Relé de luces de circulación diurna |
| 5 | Relé de luz diurna |
| 6 | Relé de la bomba del lavafaros |
| 7 | Relé de luz de freno |
| F26 | (30A) Conector eléctrico del remolque |
| F27 | (30A) Escotilla |
| F28 | (30A) Ventana eléctrica, trasera izquierda |
| F29 | (30A) Elevalunas eléctrico, trasero derecho |
| F30 | (5A) Sensor de posición del volante |
| F31 | No utilizado |
| F32 | No utilizado |
| F33 | — |
| F34 | (20A) Fusible de calefacción del asiento del conductor y del pasajero |
| F35 | (20A) Asientos delanteros calefactables |
| F36 | (20A) Asiento eléctrico – lado del conductor |
| F37 | (20A) Asiento del pasajero eléctrico |
Bloque 3

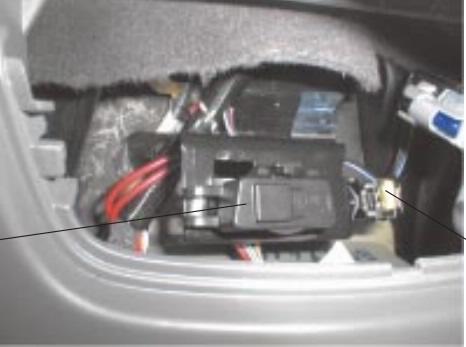

Otro fusible se encuentra debajo del cenicero en la consola central.
Este fusible protege el circuito de alimentación de: Conector de diagnóstico, radio del automóvil, ECU del aire acondicionado, ECU de la memoria del asiento, pantalla combinada (reloj/temperatura exterior/estéreo del automóvil), ECU de navegación, ECU del monitor de presión de los neumáticos, unidad central de comunicación, alarma de seguridad del circuito de conexión sistema.
Bloque bajo el capó de Renault Vela Satis
Está del lado izquierdo. Cerrado con una tapa de plástico.

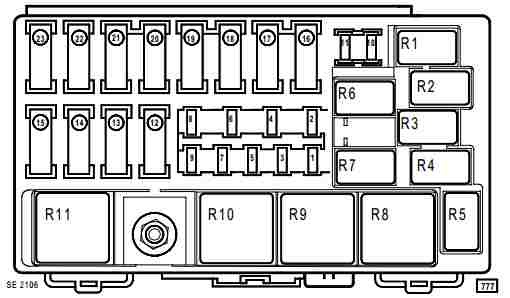

Esquema
Descodificación
| 1 | (7.5A) Transmisión automática |
| 2 | (10A) Calentador autónomo |
| 3 | (30A) Relé de inyección |
| 4 | (5A/15A) Transmisión automática |
| 5 | (30A) Calefacción de combustible diésel |
| 6 | (10A) Calculador de inyección |
| 7 | — |
| 8 | — |
| 9 | (20A) ECU de aire acondicionado |
| 10 | (30A) Frenos antibloqueo / control de estabilidad |
| 11 | (30A) Bocina |
| 12 | (70A) Sistema de precalentamiento de combustible |
| 13 | (70A) Calentadores de refrigerante – si está equipado |
| 14 | (70A) Calentadores de refrigerante – si está equipado |
| 15 | (60A) Control del motor del ventilador de refrigeración |
| 16 | (40A) Lavafaros, desempañador de luneta trasera, unidad de control multifunción |
| 17 | (40A) Frenos antibloqueo / control de estabilidad |
| 18 | (70A) Centralita multifunción, fusibles interiores 1 |
| 19 | (70A) Fusibles interiores 2 |
| 20 | (60A) Fusibles interiores 3 |
| 21 | (60A) Centralita multifunción |
| 22 | (80A) Parabrisas calefactable (algunos modelos) |
| 23 | (60A) Limpiaparabrisas, freno de estacionamiento eléctrico |
Opción de relevo 1
- Relé del calentador de refrigerante
- Relé del motor del ventilador de refrigeración (sin aire acondicionado)
- No utilizado
- No utilizado
- Relé de la bomba de vacío del servofreno
- Relé de la bomba de combustible
- Relé del sistema de calefacción diésel
- Relé de corte de combustible
- Relé de baja velocidad del ventilador del A/C
- Relé del ventilador del aire acondicionado
- Relé de émbolo térmico 2
Opción de relevo 2
- No utilizado
- Relé de baja velocidad del ventilador del A/C
- No utilizado
- No utilizado
- No utilizado
- Relé de la bomba de combustible
- Relé del calentador (sistema de ventilación de gas combustible)
- Relé de la bomba de combustible
- Relé de baja velocidad del ventilador del A/C
- Relé del motor del ventilador del A/C
- No utilizado
