El Suzuki Vitara se ha producido en cuatro generaciones desde 1988 hasta la actualidad y se vende en todo el mundo. Para algunos mercados, el modelo recibió el prefijo «Grand» en el nombre y se vendió como Suzuki Grand Vitara, Grand Escudo, XL-7. En nuestro material encontrará una descripción de los bloques de fusibles y relés del Suzuki Vitara de segunda generación fabricados en 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006. Mostraremos las ubicaciones de los bloques, sus fotografías y diagramas. Resaltemos el fusible responsable del encendedor.
El diseño de los bloques y la finalidad de sus elementos pueden diferir de los presentados y dependen del año de fabricación, país de entrega y nivel de equipamiento. Y si el año de fabricación no te conviene, estudia la descripción del Grand Vitara .
Caja de fusibles del capó Suzuki Vitara

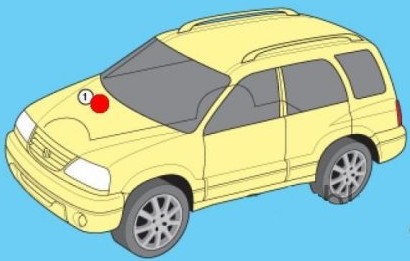

Está ubicado en el lado derecho, al lado de la batería.

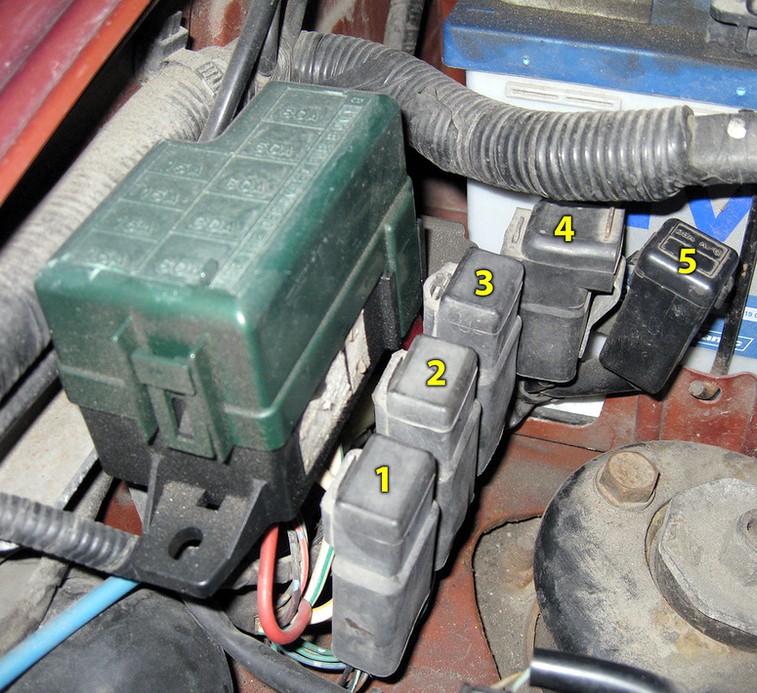

Opción 1

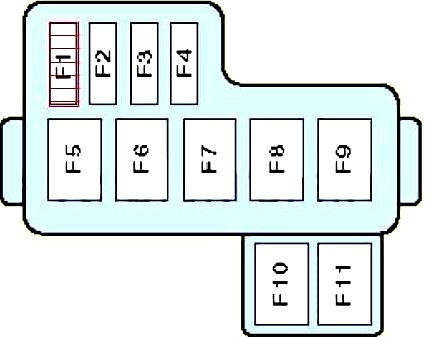

Esquema
Descripción
| F1 | (15A/25A) Equipo adicional |
| F2 | (15A) Gasolina: Control del motor |
| F3 | (15A) Faro derecho |
| F4 | (15A) |
| F5 | (60A) |
| F6 | (З30А) Bloque de fusibles/relés del panel de instrumentos |
| F7 | (60A) Circuitos del interruptor de encendido |
| F8 | (50A) Sistema ABS/ESP |
| F9 | (80A/100A) |
| F10 | (30A) Control de motores |
| F11 | (25A) Sistema de aire acondicionado |
Artículos adicionales
Descodificación
- Fusible o relé accesorio
- Fusible o relé accesorio
- Relé del compresor del aire acondicionado
- Relé del ventilador del aire acondicionado
- Fusibles accesorios
Opcion 2

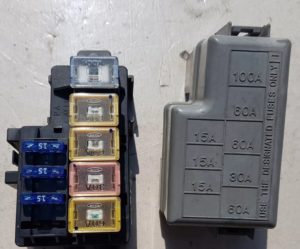

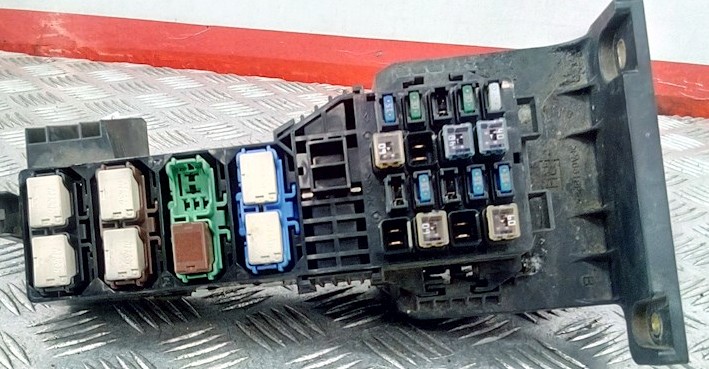

Foto – ejemplo

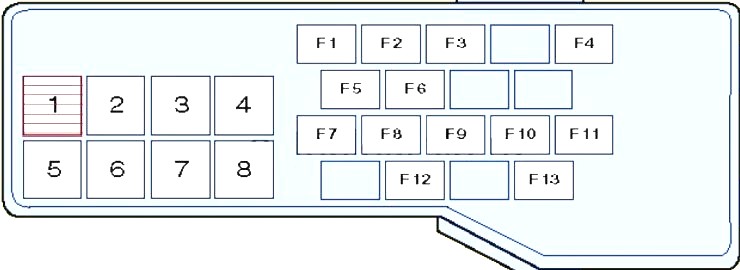

Esquema
Objetivo
| 1 | Relé de aire acondicionado |
| 2 | Relé N°1 ventilador del condensador del motor de alta velocidad |
| 3 | Relé de luz antiniebla |
| 4 | Relé de bocina |
| 5 | Relé del motor del ventilador del condensador |
| 6 | Relé N°2 ventilador del condensador del motor de alta velocidad |
| 7 | Relé de control de transmisión |
| 8 | Relé del calentador del sensor de oxígeno |
| F1 | (15A) Faro izquierdo |
| F2 | (15A) Control de motores |
| F3 | (15A) Luces de freno |
| F4 | (25A) Desempañador de luneta trasera |
| F5 | (60A) Motor del ventilador del calentador |
| F6 | (60A) sistema ABS |
| F7 | (15A) Control de motores |
| F8 | (15A) Bocina |
| F9 | (25A) Sistema de aire acondicionado |
| F10 | (15A) Luces antiniebla |
| F11 | (15A) Faro derecho |
| F12 | (60A) Caja de fusibles/relés del panel de instrumentos |
| F13 | (60A) Circuitos del interruptor de encendido |
Artículos adicionales
- (120A) Generador (fusible principal en el terminal de la batería)
- (40A) Calentador adicional
- (40A) Motor del ventilador de refrigeración
- (80A) Bujías incandescentes
Caja de fusibles interior Suzuki Vitara

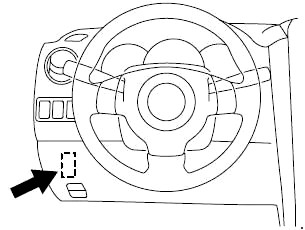

Está ubicado en el lado del conductor, debajo del panel en la pared lateral (cerrado con una tapa negra en la que se debe marcar el propósito actual). Es más fácil llegar a él si quita el panel debajo de la columna de dirección (fijado en las esquinas con 4 tornillos autorroscantes).
Opción 1

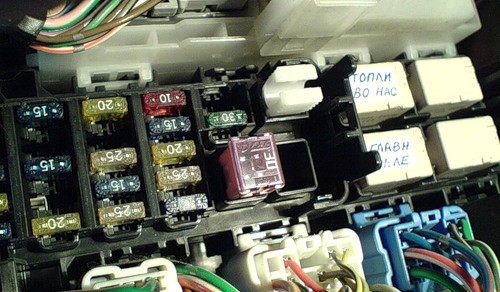

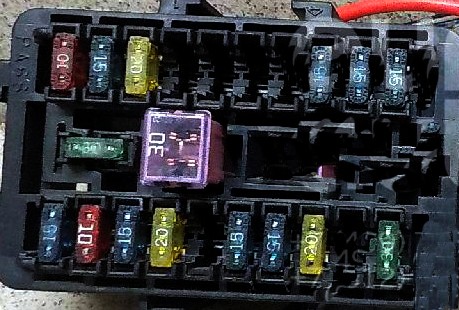

Foto
Traducción de la designación
| C.A | aire acondicionado |
| abdominales | abdominales |
| TODO | generador |
| ALT-S | generador |
| SOY | interruptor de motor |
| DEF | calentador de ventana |
| CÚPULA | luz interior |
| PUERTA | puerta |
| ECU | módulo de control (control) del motor |
| EDUCACIÓN | control de inyección |
| EFI | sistema de control electrónico de inyección en vehículos |
| ENG PRINCIPAL | motor principal |
| ADMIRADOR | admirador |
| NIEBLA | anti-tumanka |
| fr. | frente |
| COLA F | Luces traseras |
| INDICADOR | tablero, velocímetro |
| PELIGRO | alarmas |
| HAZ-TRN | luces de emergencia – giros |
| CABEZA | faros |
| CABEZA IZQUIERDA | faros izquierdos |
| CABEZA DERECHA | faros derechos |
| BOCINA | señal de sonido |
| HTR | calentador |
| Yo/arriba | de marcha en vacío |
| YO G | encendido |
| IGN | encendido |
| PRINCIPAL | principal |
| P/N | regulador de ventana |
| FUERZA | nutrición |
| PWR | nutrición |
| RAD | radio |
| Rr/trasero | trasero |
| СIG | encendedor |
| REPUESTO | repuesto |
| CALLE | inicio |
| DETENER | señal de parada |
| COLA | Luces traseras |
| DOBLAR | señales de giro |
| LAVAR | limpiaparabrisas |
| WIP | limpiaparabrisas |
| LIMPIAPARABRISAS | limpiaparabrisas |

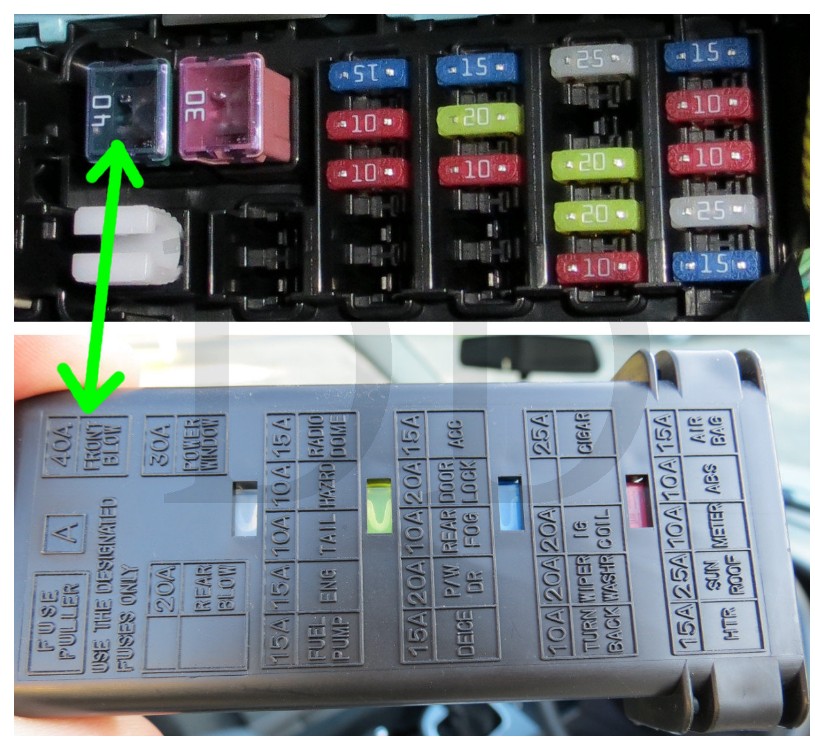

El fusible del encendedor de cigarrillos está designado como CIGAR 20 o 25A.
Es posible que haya relés separados cerca.
Opcion 2

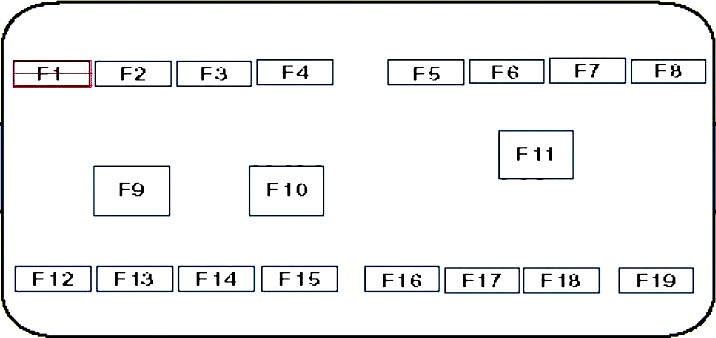

Esquema
Descripción
| F1 | (15A) |
| F2 | (15A) Luz antiniebla trasera |
| F3 | (20A) Cierre centralizado |
| F4 | (15A) Control de motores |
| F5 | (20A) Calentador del filtro de combustible |
| F6 | (15A) Alarma de peligro |
| F7 | (15A) |
| F8 | (15A) |
| F9 | (30A) Motor del ventilador del calentador |
| F10 | (30A) Elevalunas eléctricos |
| F11 | (30A) Reserva |
| F12 | (15A) Control de motores |
| F13 | (10 A) |
| F14 | (15A) Limpia/lavaparabrisas |
| F15 | (20A) Encendedor de cigarrillos |
| F16 | (15A) Asientos calefactables |
| F17 | (15A) |
| F18 | (25A) Lucas |
| F19 | (20A) |
El fusible número 15 a 20 A es el responsable del encendedor.
Y si quieres ayudar a complementar el material, escribe en los comentarios.
